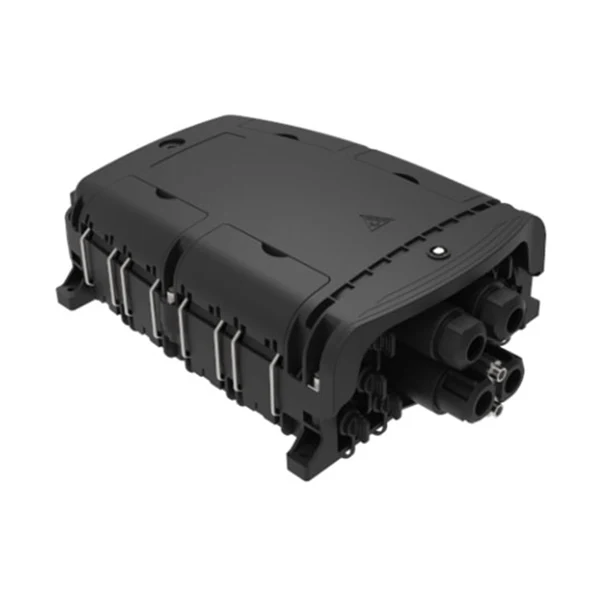

واٹر پروف پری کنیکٹورائزڈ فائبر آپٹک کیبل تقسیم خانہ

وہ T G.652

ایک ہی موڈ آپٹیکل کی خصوصیات فائبر

IEC 60794-1-1

آپٹیکل فائبر کیبلز پارٹ 1-1: عام تفصیلات جنرل

IEC 60794-1-2

آپٹیکل فائبر کیبلز پارٹ 1-2: عام تفصیلات-بیسک آپٹیکل کیبل ٹیسٹ کا طریقہ کار

ماڈل: XB-8QX

وضاحتیں

تبصرہ

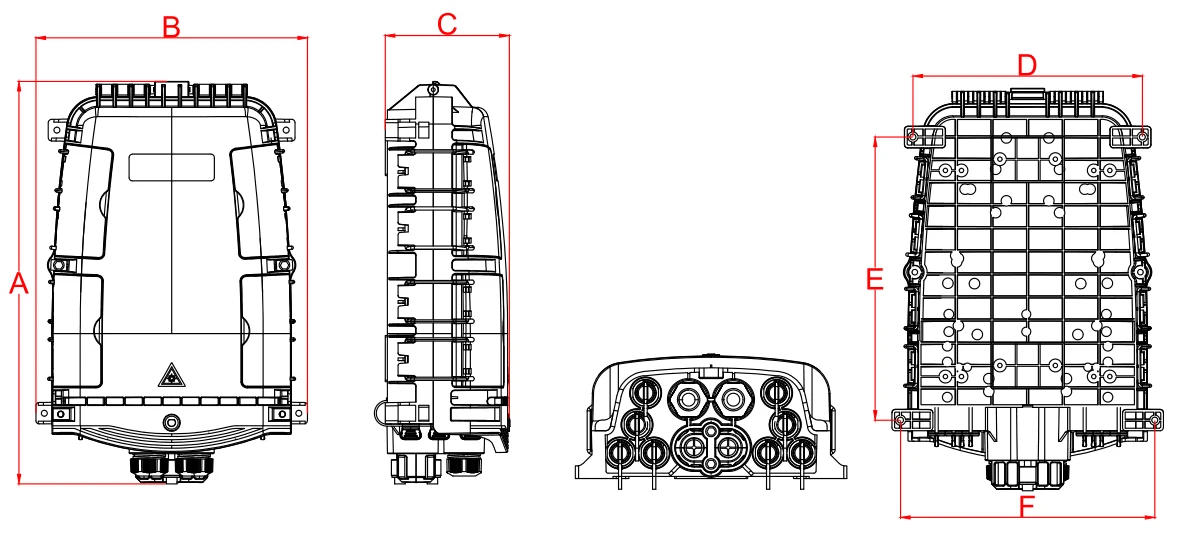

بیرونی طول و عرض (ملی میٹر)

378*255*116 (A*B*C)

تنصیب سوراخ کی پوزیشن (ملی میٹر)

215*266*239 (d*e*f)

رنگ

سیاہ

حسب ضرورت

سائز اور آپٹیکل کیبل ہول کی مقدار

1 اوول آپٹیکل کیبل انٹری ، 2 برانچ آپٹیکل کیبل اندراجات اور 8 پہلے سے منسلک اڈیپٹر

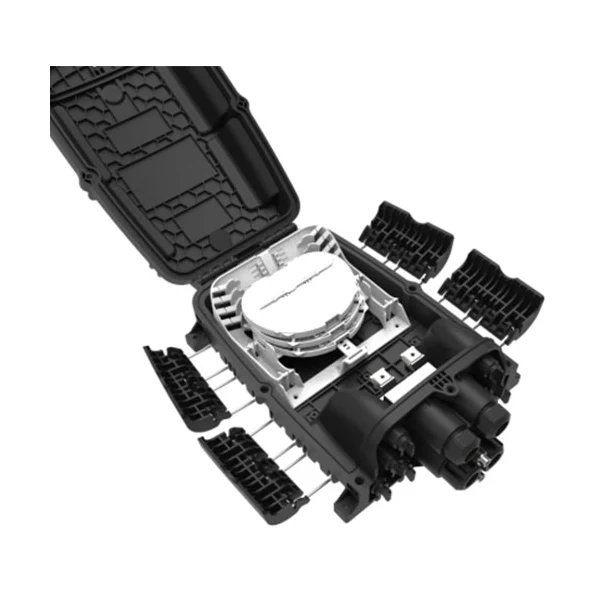

فیوژن صلاحیت (زیادہ سے زیادہ)

48

ٹرے اے ، 12x4 = 48 ، 2 پرتیں گرمی سے متعلق سپلائس پروٹیکشن آستین۔

96

ٹرے سی ، 12x8 = 96 ، 1 پرت گرمی سے متعلق سپلائس پروٹیکشن آستین۔

96

ٹرے ڈی ، ٹرے ای ، 24x4 = 96 ، 2 پرتیں گرمی سے متعلق سپلائس پروٹیکشن آستین۔

128

ٹرے ایف ، 16x8 = 128 ، 1 پرت گرمی سے متعلق سپلائس پروٹیکشن آستین۔

136

زیادہ سے زیادہ = 1e+7f = 24+7*16 = 136

مائیکرو پی ایل سی اسپلٹر

1x2

اسپلٹر سائز: 60x7x4 ملی میٹر۔

ٹائپ اے اور ٹائپ ای میں انسٹال کیا جاسکتا ہے سپلائینگ ٹرے ، 1 پی سی فی splicing ٹرے۔

1x4

1x8

1*16

اسپلٹر سائز: 60x12x4 ملی میٹر۔

قسم A-1 ، اور ٹائپ E-1 میں انسٹال کیا جاسکتا ہے سپلائینگ ٹرے ، 1 پی سی فی splicing ٹرے۔

فائبر غیر منقولہ کیبل قطر

پاس بندرگاہ کے ذریعے (ملی میٹر)

φ18

* نوٹ: کی قسم اور قطر فراہم کریں خریداری کرتے وقت آپٹیکل کیبل ، مناسب سگ ماہی پلگ سے مماثل ہے سگ ماہی کی کارکردگی کو یقینی بنانے کے لئے۔

فائبر برانچ کیبل پورٹ (ایم ایم) کی کیبل جہت

φ18

ip تحفظ کی سطح

IP68

آتشزدگی

HB (روایتی)

کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے ضروریات

غیر جانبدار نمک سپرے ٹیسٹ (این ایس ایس)

48 h
