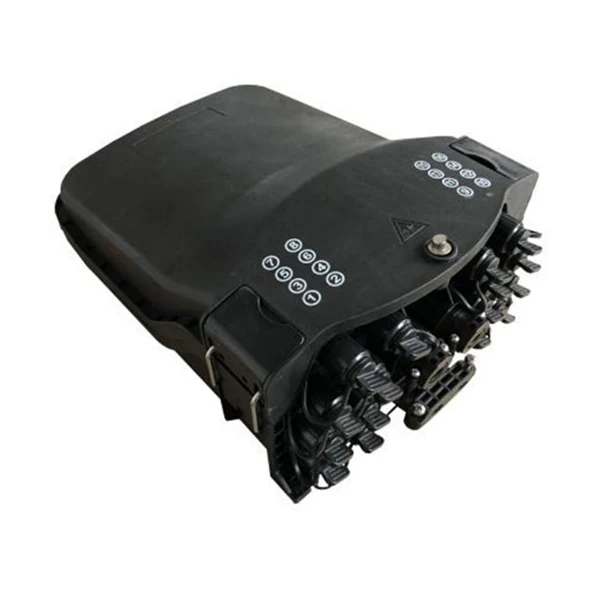

48 فائبر کور پری کنیکٹرائزڈ فائبر آپٹک کیبل ڈسٹری بیوشن باکس

48 فائبر کور پری کنیکٹرائزڈ فائبر آپٹک کیبل ڈسٹری بیوشن باکس بذریعہ Orientalfiber ایک پیشہ ورانہ گریڈ حل ہے جو FTTX نیٹ ورک کی تعیناتیوں کو ہموار کرنے کے لیے ڈیزائن کیا گیا ہے۔ Jiangsu Xuben Photoelectric Technology Co., Ltd کے ایک فلیگ شپ پروڈکٹ کے طور پر، یہ ڈسٹری بیوشن باکس فائبر سپلائینگ، اسپلٹنگ، اور ٹرمینل کنکشن کو ایک واحد، اعلی پائیدار انکلوژر میں ضم کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

48 کور پری کنیکٹرائزڈ فائبر آپٹک کیبل ڈسٹری بیوشن باکس کو خاص طور پر بیرونی ٹیلی کمیونیکیشن انجینئرنگ کے منظرناموں کے لیے ڈیزائن کیا گیا ہے۔ چینی مینوفیکچرر Orientalfiber کے انجینئرنگ معیارات کے مطابق تیار کیا گیا، یہ ساختی اعتبار اور طویل مدتی آپریشنل استحکام پر بنیادی توجہ دیتا ہے۔ پروڈکٹ انکلوژر اعلی طاقت والے PP یا PC+ABS مواد سے بنایا گیا ہے، جو پانی، دھول اور عمر بڑھنے کے خلاف مضبوط مزاحمت پیش کرتا ہے۔ IP65 تحفظ کی درجہ بندی کے ساتھ، یہ پیچیدہ اور مشکل ماحول میں بھی اندرونی فائبر آپٹک کنکشن کے استحکام کو یقینی بناتا ہے۔ اندرونی ڈھانچے کو موثر فائبر موڑنے والے رداس کے انتظام اور منظم کیبل روٹنگ کی سہولت کے لیے بہتر بنایا گیا ہے۔ یہ پہلے سے منسلک اڈاپٹر کی خصوصیات رکھتا ہے اور مختلف سپلائینگ ٹرے کنفیگریشنز کو سپورٹ کرتا ہے، اس طرح تنصیب کی کارکردگی کو بڑھاتا ہے اور دیکھ بھال کے طریقہ کار کو آسان بناتا ہے۔ تنصیب کے متعدد طریقوں کو سپورٹ کرنا — بشمول پول ماؤنٹنگ، فضائی تعیناتی، اور وال ماؤنٹنگ — یہ ڈسٹری بیوشن باکس مثالی طور پر FTTH ایپلی کیشنز اور آؤٹ ڈور فائبر آپٹک نیٹ ورک کی تعیناتی کی ضروریات کی وسیع رینج کے لیے موزوں ہے۔

انجینئرنگ کی تفصیلات اور مواد کی سالمیت

بیرونی ٹیلی کمیونیکیشن انفراسٹرکچر کے لیے، مادی لمبی عمر اہم ہے۔ دیاورینٹل فائبر 48 فائبر کور پری کنیکٹرائزڈ فائبر آپٹک کیبل ڈسٹری بیوشن باکسانحطاط کے بغیر متنوع ماحولیاتی دباؤ کا مقابلہ کرنے کے لیے انجنیئر کیا گیا ہے۔

ہاؤسنگ میٹریلز: اعلیٰ مکینیکل تحفظ کے لیے اعلیٰ اثر والے PP (Polypropylene) یا PC+ABS (Polycarbonate اور Acrylonitrile Butadiene Styrene) کے مرکب سے بنایا گیا ہے۔
ماحولیاتی لچک: نمی پروف، واٹر پروف، ڈسٹ پروف، اور اینٹی ایجنگ کے لیے انجینئرڈ۔
داخلی تحفظ: تحفظ کی سطح IP65 تک پہنچ جاتی ہے، اس بات کو یقینی بناتے ہوئے کہ اندرونی اجزاء شدید بارش یا زیادہ نمی کے حالات کے دوران خشک اور فعال رہیں۔

تکنیکی فن تعمیر اور صلاحیت کا انتظام

کی اندرونی ترتیب48 فائبر کور پری کنیکٹرائزڈ فائبر آپٹک کیبل ڈسٹری بیوشن باکسسگنل کی کشندگی اور دیکھ بھال کی تھکاوٹ کو روکنے کے لیے موڑ کے رداس کے تحفظ اور منظم کیبل روٹنگ پر توجہ مرکوز کرتا ہے۔

انلیٹ/آؤٹ لیٹ کنفیگریشن: 1 اوول آپٹیکل کیبل انٹری پوائنٹ اور 2 برانچ کیبل اینٹریز، ورسٹائل بیک بون کیبل مینجمنٹ کی سہولت فراہم کرتی ہے۔
اڈاپٹر انٹرفیس: 16 پہلے سے منسلک اڈاپٹر سے لیس، فیلڈ تنصیبات اور ٹیکنیشن لیبر کے اخراجات کے لیے درکار وقت کو نمایاں طور پر کم کرتا ہے۔
اسپلائس ٹرے کے اختیارات: دو الگ الگ قسم کی جوائنٹ ٹرے مختلف فیوژن کو الگ کرنے کی عادات اور فائبر کی کثافت کو ایڈجسٹ کرنے کے لیے دستیاب ہیں۔
ڈراپ کیبل اسٹوریج: اختیاری ڈراپ کیبل اسٹوریج ٹرے رکھنے کے لیے ڈیزائن کیا گیا ہے، جو 5 ملی میٹر راؤنڈ کیبل کے 50 میٹر تک انتظام کرنے کے قابل ہے، جو رہائشی FTTH تنصیبات میں سائٹ کی صفائی کو برقرار رکھنے کے لیے ضروری ہے۔

ورسٹائل تعیناتی کے منظرنامے۔

اورینٹل فائبراس بات کو یقینی بناتا ہے کہ48 فائبر کور پری کنیکٹرائزڈ فائبر آپٹک کیبل ڈسٹری بیوشن باکسمہنگی ترمیم کی ضرورت کے بجائے موجودہ بنیادی ڈھانچے کو ڈھال لیتا ہے۔ ایک سے زیادہ بڑھتے ہوئے طریقوں کے لیے سپورٹ مختلف خطوں میں مسلسل ہارڈ ویئر کے استعمال کی اجازت دیتا ہے:

قطب پر نصب: دیہی یا یوٹیلیٹی پول پر مبنی تعیناتیوں کے لیے موزوں ہے۔
ایریل ماونٹڈ: عمارتوں کے درمیان اوور ہیڈ کیبل کے لیے موزوں ہے۔
وال ماونٹڈ: شہری MDUs (ملٹی ڈویلنگ یونٹس) یا صنعتی عمارت کے اگلے حصے کے لیے ڈیزائن کیا گیا ہے۔

تفصیل

پری کنیکٹرائزڈ آپٹیکل ڈسٹری بیوشن باکس سب سے زیادہ جدید FTTX نیٹ ورک ڈسٹری بیوشن نوڈ آلات کے طور پر، FTTX نیٹ ورک کے لیے فوری اور قابل اعتماد کنکشن، اچھا تحفظ اور انتظام فراہم کرتا ہے۔

معیارات کی تعمیل

48 فائبر کور پری کنیکٹرائزڈ فائبر آپٹک کیبل ڈسٹری بیوشن باکس کو مندرجہ ذیل معیارات کے مطابق ڈیزائن، تیار اور ٹیسٹ کیا گیا ہے:

ITU-T G.652	خصوصیات سنگل موڈ آپٹیکل فائبر کا
آئی ای سی 60794-1-1	آپٹیکل فائبر کیبلز-حصہ 1-1: عمومی تفصیلات-جنرل
آئی ای سی 60794-1-2	آپٹیکل فائبر کیبلز - حصہ 1-2: عام تفصیلات - بنیادی آپٹیکل کیبل ٹیسٹ طریقہ کار

وضاحتیں

ماڈل: XB-16SX	وضاحتیں	تبصرہ

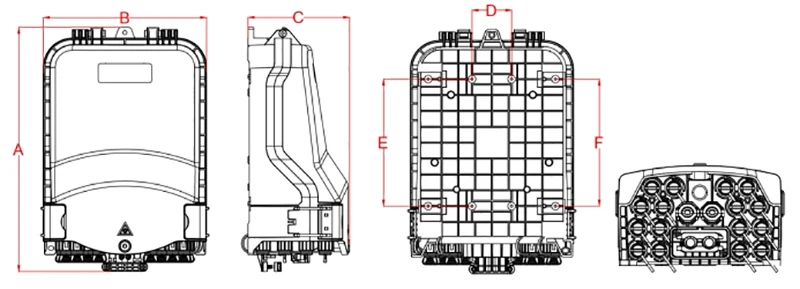

بیرونی طول و عرض (ملی میٹر)	319.3214133(ABC)
تنصیب سوراخ کی پوزیشن (ملی میٹر)	52166166(DxExF)
رنگ	PANTONE 428C	مرضی کے مطابق
سائز اور آپٹیکل کیبل ہول کی مقدار	1 اوول آپٹیکل کیبل انٹری، 2 برانچ آپٹیکل کیبل اندراجات اور 16 پہلے سے منسلک اڈاپٹر
فیوژن صلاحیت (زیادہ سے زیادہ)	48	ٹرے A ,12x4=48، کی 2 تہوں گرمی سکڑنے کے قابل سپائس تحفظ آستین.
	64	ٹرے B، 8x8=64، کی 1 تہہ گرمی سکڑنے کے قابل سپائس تحفظ آستین.
	96	ٹرے C، 8x12=96، 1 تہہ گرمی سکڑنے کے قابل سپائس تحفظ آستین.
	96	ٹرے ڈی، ٹرے ای، 24x4=96، کی 2 پرتیں۔ گرمی سکڑنے کے قابل سپائس تحفظ آستین.
مائیکرو PLC سپلٹر	1x2	سپلٹر سائز: 60x7x4mm۔ قسم A اور قسم میں انسٹال کیا جا سکتا ہے E splicing ٹرے، 1 PC فی splicing ٹرے.
	1x4
	1x8
	1*16	سپلٹر سائز: 60x12x4mm۔ قسم A-1 میں انسٹال کیا جا سکتا ہے، اور E-1 سپلیسنگ ٹرے ٹائپ کریں، 1 پی سی فی سپلائینگ ٹرے۔
میں کیبل کا سب سے بڑا قطر (ملی میٹر)	ᴓ8~18
زیادہ سے زیادہ شاخ کے سوراخ کا سائز (ملی میٹر)	16
آئی پی تحفظ کی سطح	IP65
آتش گیری۔	HB (روایتی)	کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے ضروریات
غیر جانبدار نمک سپرے ٹیسٹ (NSS)	48 h	کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے ضروریات
