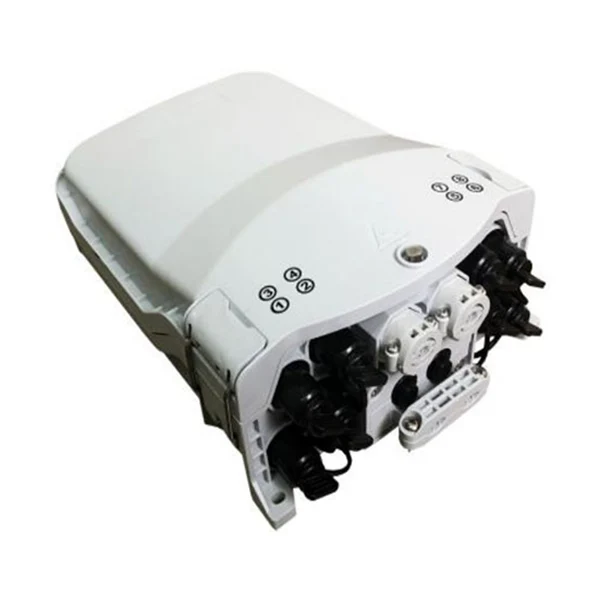

IP65 پری کنیکٹورائزڈ فائبر آپٹک کیبل تقسیم خانہ

وہ T G.652

ایک ہی موڈ آپٹیکل کی خصوصیات فائبر

IEC 60794-1-1

آپٹیکل فائبر کیبلز پارٹ 1-1: جی اینیرک تفصیلات جنرل

IEC 60794-1-2

آپٹیکل فائبر کیبلز پارٹ 1-2: عام تفصیلات-بیسک آپٹیکل کیبل ٹیسٹ کا طریقہ کار

ماڈل: XB-8SX

وضاحتیں

تبصرہ

رہائش کا مواد

پی سی+ایبس

داخلی اجزاء کا مواد

پی سی+اے بی ایس/اے بی ایس

دھات کے لوازمات کا مواد

اعلی معیار کے سٹینلیس سٹیل

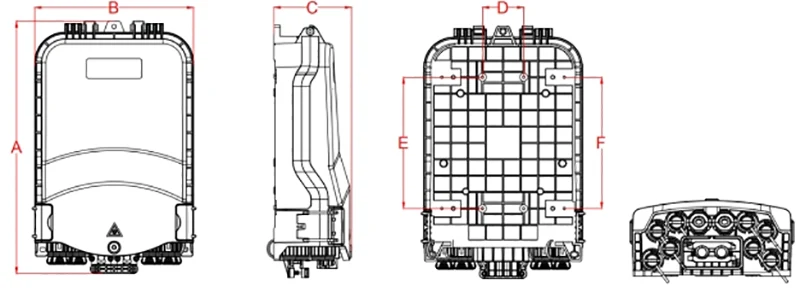

بیرونی جہت (ملی میٹر)

319.3*200*97.5 (A*B*C)

انسٹالیشن ہول پوزیشن (ایم ایم)

52*166*166 (dxexf)

رنگ

پینٹون 428C

حسب ضرورت

آپٹیکل کیبل ہول کا سائز اور مقدار

1 اوول آپٹیکل کیبل انٹری ، 2 برانچ آپٹیکل کیبل اندراجات اور 8 پہلے سے منسلک اڈیپٹر

فیوژن کی گنجائش (زیادہ سے زیادہ)

48

ٹرے اے ، 12x4 = 48 ، 2 پرتیں گرمی سے متعلق سپلائس پروٹیکشن آستین۔

64

ٹرے بی ، 8x8 = 64 ، 1 پرت گرمی سے متعلق سپلائس پروٹیکشن آستین۔

96

ٹرے سی ، 8x12 = 96 ، 1 پرت گرمی سے متعلق سپلائس پروٹیکشن آستین۔

96

ٹرے ڈی ، ٹرے ای ، 24x4 = 96 ، 2 پرتیں گرمی سے متعلق سپلائس پروٹیکشن آستین۔

108

زیادہ سے زیادہ: 1C+4D = 108

مائیکرو پی ایل سی اسپلٹر

1x2

splitter سائز ： 60x7x4mm.

ٹائپ اے اور ٹائپ ای میں انسٹال کیا جاسکتا ہے سپلائینگ ٹرے ، 1 پی سی فی splicing ٹرے۔

1x4

1x8

1*16

اسپلٹر سائز ： 60x12x4 ملی میٹر۔

قسم A-1 ، اور ٹائپ E-1 میں انسٹال کیا جاسکتا ہے سپلائینگ ٹرے ، 1 پی سی فی splicing ٹرے۔

غیر منقولہ فائبر کیبل قطر

بندرگاہ سے گزریں (ملی میٹر)

φ8 β φ18

برانچ کیبل کا فائبر کیبل طول و عرض پورٹ (ملی میٹر)

φ16

آئی پی تحفظ کی سطح

IP65

آتشزدگی

HB (روایتی)

کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے ضروریات

غیر جانبدار نمک سپرے ٹیسٹ (این ایس ایس)

48 h
