Stranded Loose Tube Non-metallic Strength ممبر آرمرڈ فائبر آپٹک کیبل — جو Orientalfiber کے ذریعے فراہم کی جاتی ہے — ایک آؤٹ ڈور آپٹیکل کیبل ہے جس میں کثیر پرتوں والی حفاظتی ڈھانچہ موجود ہے۔ اس کے بنیادی ڈیزائن میں ہائی ماڈیولس میٹریل سے بنی ڈھیلی ٹیوبوں کے اندر 250μm آپٹیکل ریشوں کی رہائش شامل ہے، نمی کے داخلے کو روکنے کے لیے پانی کو روکنے والے کمپاؤنڈ سے بھری ہوئی ٹیوبیں شامل ہیں۔
دیپھنسے ہوئے ڈھیلے ٹیوب غیر دھاتی طاقت رکن آرمرڈ فائبر آپٹک کیبلمختلف اہم شعبوں میں تعینات ہے:
GYFTA53 کیبل معیاری YD/T 901 کے ساتھ ساتھ IEC 60794-1 کی تعمیل کرتی ہے۔

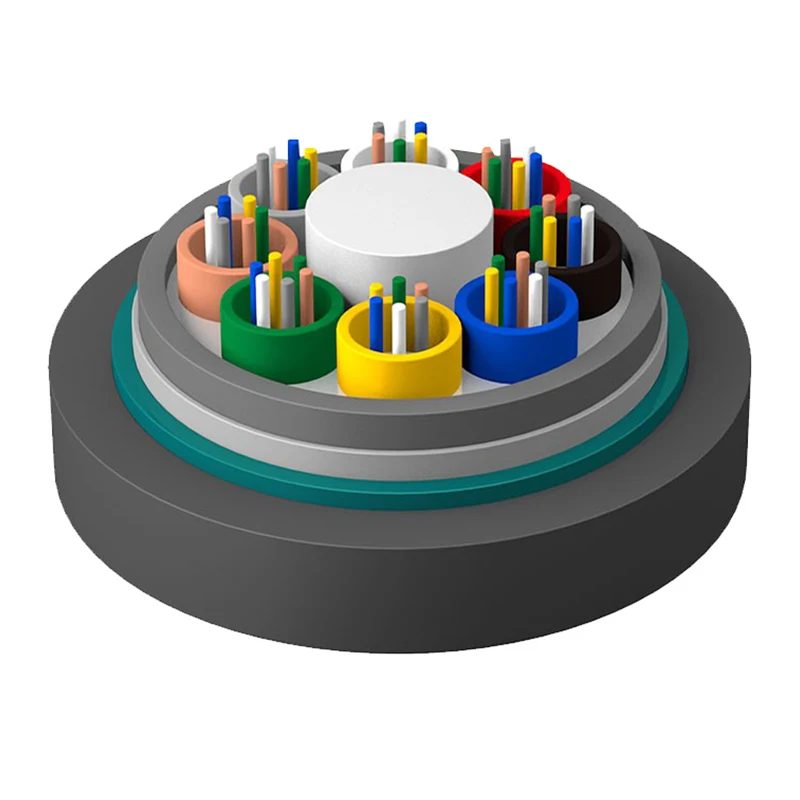

1. فائبر
2. ٹیوب فلنگ کمپاؤنڈ
3. ڈھیلی ٹیوب
4. کیبلنگ فلنگ کمپاؤنڈ
5. اے پی ایل
6.PE اندرونی میان
7. پانی کو روکنے والا مواد
8.PSP
9.FRP طاقت کا رکن
10.PE بیرونی میان
|
کیبل کی قسم (2 ریشوں کا اضافہ) |
فائبر شمار |
ٹیوبیں |
فلرز |
کیبل وزن (ریفری) (kg/km) |
تناؤ کی طاقت طویل/مختصر مدت (این) |
مزاحمت کو کچلنا طویل/مختصر مدت (N/100mm) |
موڑنے کا رداس جامد/متحرک (ملی میٹر) |
|
GYFTA53-2~6Xn |
2~6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12.5D/25D |
|
GYFTA53-8~12Xn |
8~12 |
2 |
6 |
228 |
|||
|
GYFTA53-14~18Xn |
14~18 |
3 |
5 |
228 |
|||
|
GYFTA53-20~24Xn |
20~24 |
4 |
4 |
228 |
|||
|
GYFTA53-26~30Xn |
26~30 |
5 |
3 |
228 |
|||
|
GYFTA53-32~36Xn |
32~36 |
6 |
2 |
228 |
|||
|
GYFTA53-38~42Xn |
38~42 |
7 |
1 |
228 |
|||
|
GYFTA53-44~48Xn |
44~48 |
8 |
0 |
228 |
|||
|
GYFTA53-50~60Xn |
50~60 |
5 |
3 |
240 |
|||
|
GYFTA53-62~72Xn |
62~72 |
6 |
2 |
240 |
|||
|
GYFTA53-74~84Xn |
74~84 |
7 |
1 |
240 |
|||
|
GYFTA53-86~96Xn |
86~96 |
8 |
0 |
240 |
|||
|
GYFTA53-98~108Xn |
98~108 |
9 |
1 |
276 |
|||
|
GYFTA53-110~120Xn |
110~120 |
10 |
0 |
276 |
|||
|
GYFTA53-122~132Xn |
122~132 |
11 |
1 |
326 |
|||
|
GYFTA53-134~144Xn |
134~144 |
12 |
0 |
326 |
سٹوریج/آپریٹنگ درجہ حرارت: -40℃-+70℃
|
فائبر کی قسم |
توجہ (+20℃) |
بینڈوڈتھ |
عددی یپرچر |
کیبل کٹ آف ویو لینتھ λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
نوٹ:
a لاحقہ Xn فائبر کی قسم کو ظاہر کرتا ہے۔
ب فائبر اور ٹیوب کے رنگ کے انتظامات رنگ کی شناخت کے جدول میں بیان کیے گئے ہیں۔
c کیبل کی ریل کو اچھی حالت میں رکھنے کے لیے کیبل کو بیرونی ماحول میں 6 ماہ سے زیادہ ذخیرہ نہیں کرنا چاہیے۔
سوال: اس بکتر بند کیبل کے لیے "غیر دھاتی" خصوصیت کو کیا اہمیت دیتا ہے؟
A: اگرچہ کیبل میں دھاتی آرمر (APL/PSP) ہے، غیر دھاتی FRP مرکزی طاقت کا رکن کیبل کو بجلی یا ہائی وولٹیج انڈکشن کے لیے مسلسل کنڈکٹر کے طور پر کام کرنے سے روکتا ہے، جس سے برقی راہداریوں میں حفاظت میں نمایاں اضافہ ہوتا ہے۔
سوال: کیا پھنسے ہوئے ڈھیلے ٹیوب غیر دھاتی طاقت کا ممبر آرمرڈ فائبر آپٹک کیبل براہ راست تدفین کے لیے موزوں ہے؟
A: ہاں۔ ڈبل بکتر بند ڈھانچہ (ایلومینیم اور اسٹیل ٹیپس) مٹی کی زیادہ تر اقسام میں براہ راست تدفین کے لیے ضروری تناؤ کی طاقت اور کچلنے والی مزاحمت فراہم کرتا ہے۔
س: اورینٹل فائبر وقت کے ساتھ کیبل کی نمی کے خلاف مزاحمت کو کیسے یقینی بناتا ہے؟
A: ہم APL اور PSP دونوں رکاوٹوں کے ساتھ مل کر 100% کور فلنگ کمپاؤنڈ استعمال کرتے ہیں۔ یہ بے کار نظام اس بات کو یقینی بناتا ہے کہ چاہے بیرونی میان خراب ہو جائے، نمی فائبر لے جانے والی ٹیوبوں میں داخل نہیں ہو سکتی۔
