سٹرینڈڈ لوز ٹیوب نان آرمرڈ فائبر آپٹک کیبل ایک ملٹی فائبر کمیونیکیشن کیبل ہے جو بیرونی ماحول کے لیے ڈیزائن کی گئی ہے۔ اس کے فن تعمیر میں 250μm آپٹیکل ریشوں کو واٹر پروف جیل سے بھری ہوئی ہائی ماڈیولس لوز ٹیوبوں میں رکھنا شامل ہے۔ ساختی سالمیت کو یقینی بنانے کے لیے یہ ٹیوبیں مرکزی دھاتی طاقت کے رکن (CSM) کے گرد پھنسے ہوئے ہیں۔ نمی کے داخلے کو روکنے کے لیے، بنیادی خلا کو پانی کو روکنے والے مرکبات سے بھرا جاتا ہے اور اسے ایک مضبوط پولیتھیلین (PE) میان سے محفوظ کیا جاتا ہے۔
Orientalfiber چار خصوصی فیکٹریوں کے ساتھ ایک جامع گروپ کے حصے کے طور پر کام کرتا ہے۔ یہ عمودی طور پر مربوط پیداواری عمل کی اجازت دیتا ہے:
ہائیڈرولیسس مزاحمت: اعلی طاقت والی ڈھیلی ٹیوبیں وقت کے ساتھ ساتھ ریشوں کو کیمیائی انحطاط سے بچاتی ہیں۔
UV تحفظ: سیاہ پیئ میان بالائے بنفشی تابکاری کے خلاف اعلی مزاحمت پیش کرتا ہے، بیرونی تنصیبات میں سروس کی زندگی کو بڑھاتا ہے۔
نمی کی رکاوٹ: اعلی نمی کی مہر فراہم کرنے کے لیے اے پی ایل (ایلومینیم پولیتھیلین لیمینیٹ) یا پی ایس پی (پلاسٹک اسٹیل پلیئر) کا استعمال کرتا ہے۔
مکینیکل استحکام: کمپیکٹ ڈھانچہ اور مرکزی طاقت کا رکن ڈھیلی ٹیوبوں کو درجہ حرارت کے اتار چڑھاو کے تحت سکڑنے یا منتقل ہونے سے روکتا ہے۔
اعلی طاقت والی ڈھیلی ٹیوب جو ہائیڈولیسس مزاحم ہے۔
خصوصی ٹیوب فلنگ کمپاؤنڈ فائبر کے اہم تحفظ کو یقینی بناتا ہے۔
خاص طور پر ڈیزائن کیا گیا کمپیکٹ ڈھانچہ ڈھیلے ٹیوبوں کو سکڑنے سے روکنے میں اچھا ہے۔
PE میان کیبل کو الٹرا وایلیٹ شعاعوں سے بچاتا ہے۔
کیبل واٹر ٹائٹ کو یقینی بنانے کے لیے درج ذیل اقدامات کیے جاتے ہیں۔
سٹیل تار مرکزی طاقت کے رکن کے طور پر استعمال کیا جاتا ہے
-ڈھیلا ٹیوب بھرنے والا کمپاؤنڈ
-100% کیبل کور فلنگ
-APL یا PSP نمی کی رکاوٹ
GYTA/s کیبل معیاری YD/T 901 کے ساتھ ساتھ IEC 60794-1 کی تعمیل کرتی ہے۔

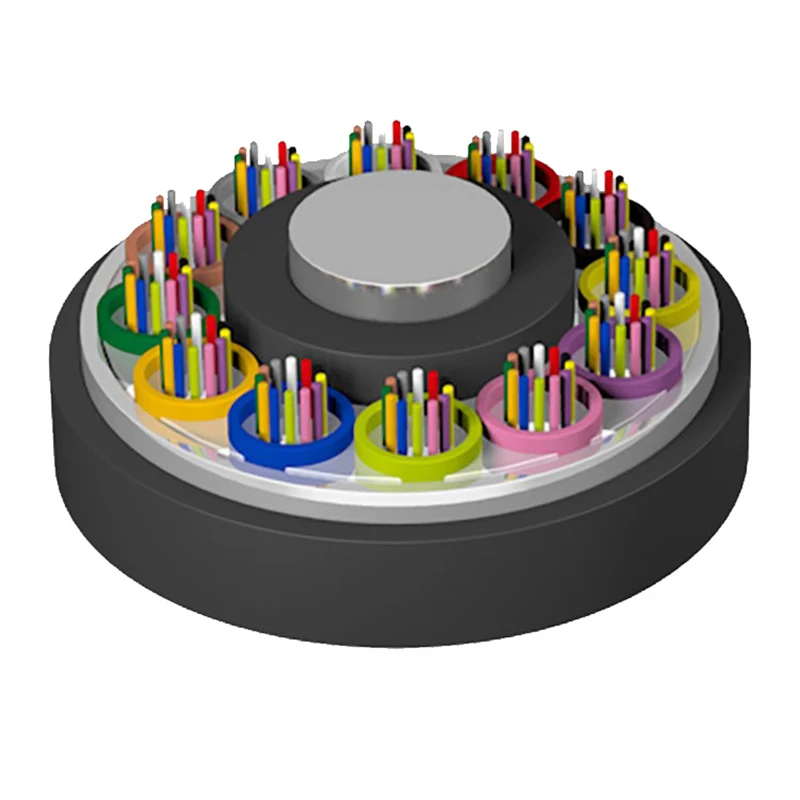

1. فائبر
2. ٹیوب فلنگ کمپاؤنڈ
3. ڈھیلا ٹیوب
4. مرکزی طاقت کا رکن
5. کیبل فلنگ کمپاؤنڈ
6. اے پی ایل پی ایس پی
7. پیئ میان
|
کیبل کی قسم (2 ریشوں کا اضافہ) |
فائبر شمار |
ٹیوبیں |
فلرز |
کیبل وزن (ریفری) (kg/km) |
تناؤ کی طاقت طویل/مختصر مدت (این) |
کچلنے والی مزاحمت طویل/مختصر مدت (N/100mm) |
موڑنے کا رداس جامد/متحرک (ملی میٹر) |
|
GYTA/S-2~6Xn |
2~6 |
1 |
4 |
76 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA/S -8~12Xn |
8~12 |
2 |
3 |
76 |
|||
|
GYTA/S -14~18Xn |
14~18 |
3 |
2 |
76 |
|||
|
GYTA/S -20~24Xn |
20~24 |
4 |
1 |
76 |
|||
|
GYTA/S -26~30Xn |
26~30 |
5 |
0 |
76 |
|||
|
GYTA/S -32~36Xn |
32~36 |
6 |
0 |
85 |
|||
|
GYTA/S -38~48Xn |
38~48 |
4 |
1 |
90 |
|||
|
GYTA/S -50~60Xn |
50~60 |
5 |
0 |
90 |
|||
|
GYTA/S -62~72Xn |
62~72 |
6 |
0 |
113 |
|||
|
GYTA/S -74~84Xn |
74~84 |
7 |
1 |
136 |
|||
|
GYTA/S -86~96Xn |
86~96 |
8 |
0 |
136 |
|||
|
GYTA/S -98~108Xn |
98~108 |
9 |
1 |
163 |
|||
|
GYTA/S -110~120Xn |
110~120 |
10 |
0 |
163 |
|||
|
GYTA/S -122~132Xn |
122~132 |
11 |
1 |
190 |
|||
|
GYTA/S -134~144Xn |
134~144 |
12 |
0 |
190 |
|||
|
GYTA/S -146~216Xn |
146~216 |
13~18 |
5~0 |
190 |
|||
|
GYTA/S -288Xn |
288 |
24 |
0 |
239 |
سٹوریج/آپریٹنگ درجہ حرارت: -40℃-+70℃
|
فائبر کی قسم |
توجہ (+20℃) |
بینڈوڈتھ |
عددی یپرچر |
کیبل کٹ آف ویو لینتھ λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
نوٹ:
a لاحقہ Xn فائبر کی قسم کو ظاہر کرتا ہے۔
ب فائبر اور ٹیوب کے رنگ کے انتظامات رنگ کی شناخت کے جدول میں بیان کیے گئے ہیں۔
c پھنسے ہوئے ڈھیلے ٹیوب نان آرمرڈ فائبر آپٹک کیبل کو بیرونی ماحول میں 6 ماہ سے زیادہ ذخیرہ نہیں کرنا چاہیے تاکہ کیبل کی ریل اچھی حالت میں رہے۔
مندرجہ ذیل پیرامیٹرز کے لیے عام کارکردگی میٹرکس کا خاکہ پیش کرتے ہیں۔پھنسے ہوئے ڈھیلے ٹیوب غیر بکتر بند فائبر آپٹک کیبل :
| پیرامیٹر | تفصیلات کی تفصیلات |
| فائبر کی قسم | G.652D, G.657A1/A2، یا ملٹی موڈ |
| کور کاؤنٹ | 2 سے 144 کور |
| طاقت کا رکن | فاسفیٹ اسٹیل وائر (PE کوٹنگ اختیاری) |
| پانی کو روکنا | 100% کور فلنگ کمپاؤنڈ + ٹیوب فلنگ جیل |
| میان کا مواد | ہائی ڈینسٹی پولیتھیلین (ایچ ڈی پی ای) / ایم ڈی پی ای |
| تنصیب کا تناؤ | مختصر مدت: 1500N / طویل مدتی: 600N |
| کچلنے والی مزاحمت | مختصر مدت: 1000N/100mm |
دیپھنسے ہوئے ڈھیلے ٹیوب غیر بکتر بند فائبر آپٹک کیبلOrientalfiber سے مختلف شعبوں میں تعینات کیا گیا ہے:
جب معیاری صنعت کی پیشکشوں کے مقابلے میں، Orientalfiberپھنسے ہوئے ڈھیلے ٹیوب غیر بکتر بند فائبر آپٹک کیبلمختلف فوائد فراہم کرتا ہے:
سوال: کیا مرکزی طاقت کا رکن ہمیشہ دھاتی ہے؟
A: معیاری ڈیزائن اعلی تناؤ کی طاقت کے لیے اسٹیل کے تار کا استعمال کرتے ہیں۔ تاہم، مخصوص برقی مقناطیسی ماحول کے لیے، ایک غیر دھاتی FRP (فائبر ریئنفورسڈ پلاسٹک) ممبر کو تبدیل کیا جا سکتا ہے۔
سوال: یہ کیبل پانی کے اندر جانے کو کیسے سنبھالتی ہے؟
A: Theپھنسے ہوئے ڈھیلے ٹیوب غیر بکتر بند فائبر آپٹک کیبلڈوئل لیئر ڈیفنس کا استعمال کرتا ہے: ریشوں کے لیے ٹیوب فلنگ کمپاؤنڈ اور انٹرسٹیسز کے لیے 100% کیبل کور فلنگ کمپاؤنڈ۔
س: اورینٹل فائبر کن معیارات کی پیروی کرتا ہے؟
A: تمام آؤٹ ڈور کیبلز اس کی تعمیل کرتی ہیں۔IEC 60794-1اورYD/T 901معیارات، عالمی نیٹ ورک ہارڈ ویئر کے ساتھ مطابقت کو یقینی بنانا۔
