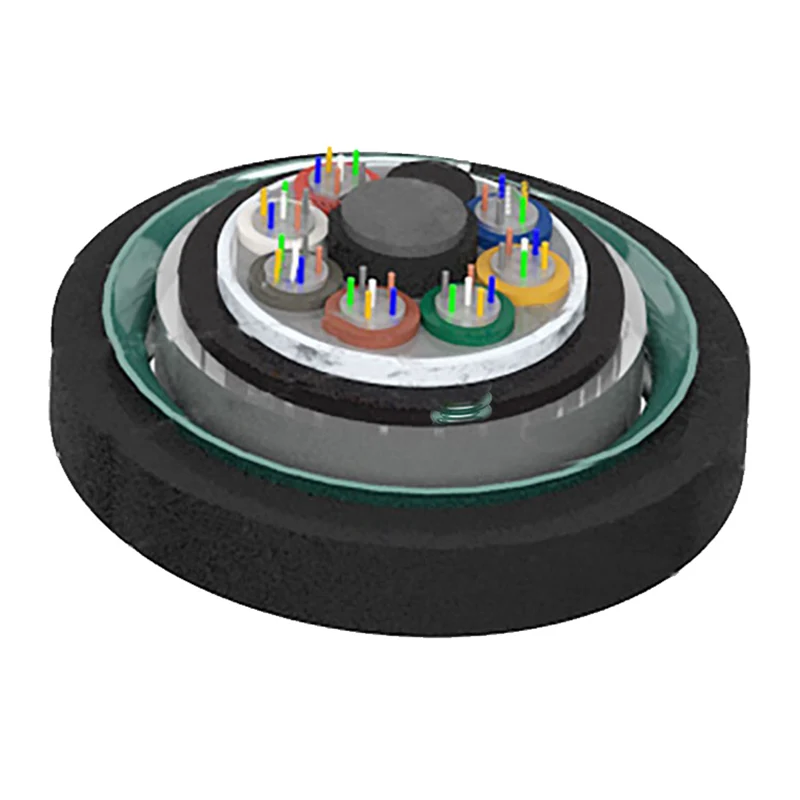

Stranded Loose Tube Armored Fiber Optic Cable (Orientalfiber) ایک بکتر بند بیرونی آپٹیکل کمیونیکیشن کیبل ہے جس میں پھنسے ہوئے ڈھیلے ٹیوب کی ساخت ہے۔ یہ 250μm آپٹیکل ریشوں کو ایڈجسٹ کرنے کے لیے ہائی ماڈیولس لوز ٹیوبوں کا استعمال کرتا ہے، جو دھاتی مرکزی کمک کے پرزوں، دو طرفہ پلاسٹک لیپت اسٹیل ٹیپ آرمر اور ملٹی لیئر واٹر پروف ڈھانچے کے ساتھ ملتے ہیں، جو بیرونی مکینیکل نقصان، نمی کے کٹاؤ اور درجہ حرارت کی تبدیلیوں کے خلاف مزاحمت کر سکتے ہیں، اور بیرونی سگنلز کے محفوظ اور مستحکم اور پیچیدہ ٹرانسمیشن کا احساس کر سکتے ہیں۔ خطوں کے ماحول.
بنیادی ساختی پیرامیٹرز
تعمیل کے معیارات
Orientalfiber Stranded Loose Tube Armored Fiber Optic Cable میں آپٹیکل کمیونیکیشن ٹرانسمیشن کے متعدد شعبوں کا احاطہ کرنے والے ایپلیکیشن کے منظرناموں کی ایک وسیع رینج ہے:
GYTA53 کیبل سٹینڈرڈ YD/T 901 کے ساتھ ساتھ IEC 60794-1 کی تعمیل کرتی ہے۔
1. فائبر
2. ٹیوب فلنگ کمپاؤنڈ
3. ڈھیلی ٹیوب
4. کیبل فلنگ کمپاؤنڈ
5. اے پی ایل
6.PE اندرونی میان
7. پانی کو روکنے والا مواد
8.PSP
9. مرکزی طاقت کا رکن
10.PE بیرونی میان
|
کیبل کی قسم (2 ریشوں کا اضافہ) |
فائبر شمار |
ٹیوبیں |
فلرز |
کیبل وزن (ریفری) (kg/km) |
تناؤ کی طاقت طویل/مختصر مدت (این) |
کچلنے والی مزاحمت طویل/مختصر مدت (N/100mm) |
موڑنے کا رداس جامد/متحرک (ملی میٹر) |
|
GYTA53-2~6Xn |
2~6 |
1 |
5 |
177 |
1000/3000 |
1000/3000 |
12.5D/25D |
|
GYTA53-8~12Xn |
8~12 |
2 |
4 |
177 |
|||
|
GYTA53-14~18Xn |
14~18 |
3 |
3 |
177 |
|||
|
GYTA53-20~24Xn |
20~24 |
4 |
2 |
177 |
|||
|
GYTA53-26~30Xn |
26~30 |
5 |
1 |
177 |
|||
|
GYTA53-32~36Xn |
32~36 |
6 |
0 |
177 |
|||
|
GYTA53-38~48Xn |
38~48 |
4 |
1 |
194 |
|||
|
GYTA53-50~60Xn |
50~60 |
5 |
0 |
194 |
|||
|
GYTA53-62~72Xn |
62~72 |
6 |
0 |
204 |
|||
|
GYTA53-74~84Xn |
74~84 |
7 |
1 |
239 |
|||
|
GYTA53-86~96Xn |
86~96 |
8 |
0 |
239 |
|||
|
GYTA53-98~108Xn |
98~108 |
9 |
1 |
275 |
|||
|
GYTA53-110~120Xn |
110~120 |
10 |
0 |
275 |
|||
|
GYTA53-122~132Xn |
122~132 |
11 |
1 |
312 |
|||
|
GYTA53-134~144Xn |
134~144 |
12 |
0 |
312 |
|||
|
GYTA53-146~216Xn |
146~216 |
13~18 |
5~0 |
312 |
سٹوریج/آپریٹنگ درجہ حرارت: -40℃-+70℃
|
فائبر کی قسم |
توجہ (+20℃) |
بینڈوڈتھ |
عددی یپرچر |
کیبل کٹ آف ویو لینتھ λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.0dB/km |
≤1.0dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.3dB/km |
≤1.0dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
a لاحقہ Xn فائبر کی قسم کو ظاہر کرتا ہے۔
ب فائبر اور ٹیوب کے رنگ کے انتظامات رنگ کی شناخت کے جدول میں بیان کیے گئے ہیں۔
c پھنسے ہوئے ڈھیلے ٹیوب آرمرڈ فائبر آپٹک کیبل کو بیرونی ماحول میں 6 ماہ سے زیادہ ذخیرہ نہیں کرنا چاہیے تاکہ کیبل کی ریل اچھی حالت میں رہے۔
