1.1 تفصیل
پری کنیکٹورائزڈ آپٹیکل ڈسٹری بیوشن باکس کے طور پر اعلی درجے کی ایف ٹی ٹی ایکس نیٹ ورک ڈسٹری بیوشن نوڈ آلات کے طور پر ، ایف ٹی ٹی ایکس نیٹ ورک کے لئے فوری اور قابل اعتماد کنکشن ، اچھا تحفظ اور انتظام فراہم کریں۔
| پیداوار کی قسم | درجہ بندی |
| GFS-8SX | پری کنیکٹورائزڈ فائبر آپٹک کیبل تقسیم خانہ |

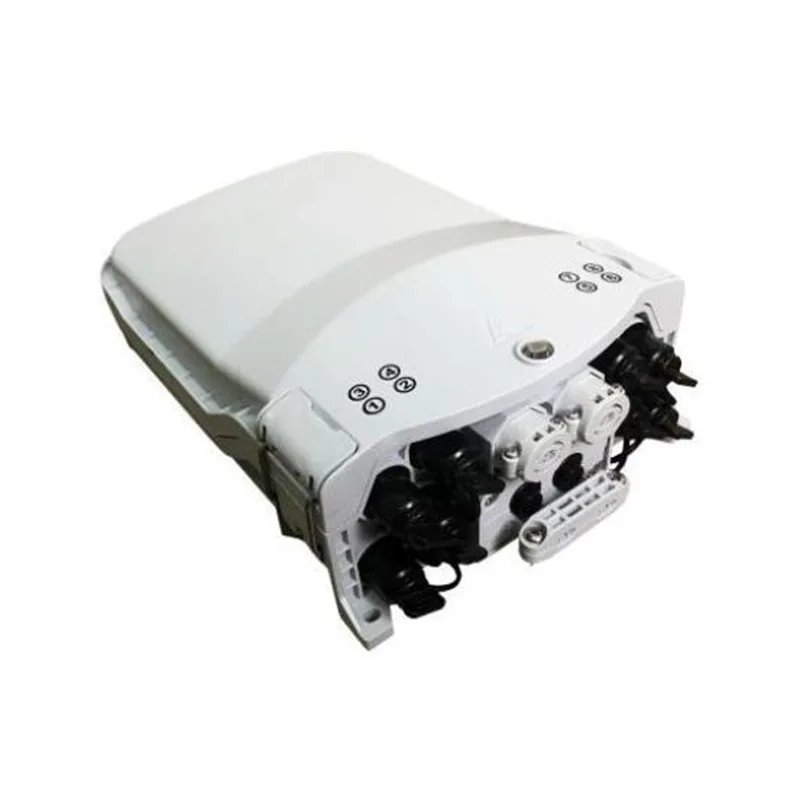

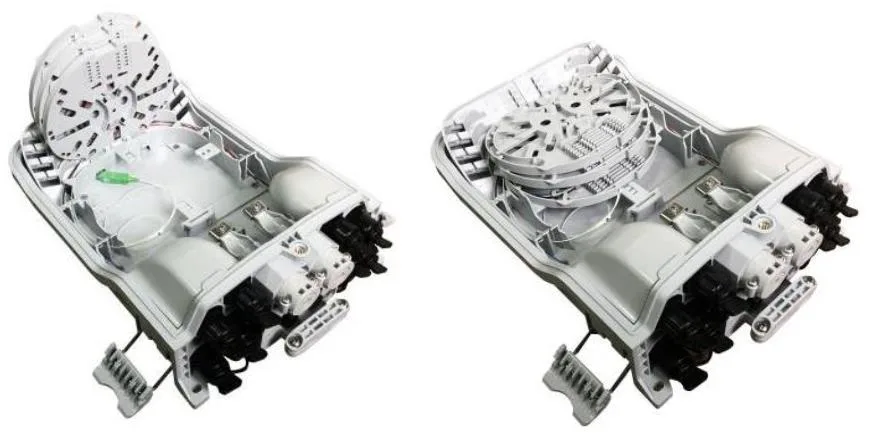

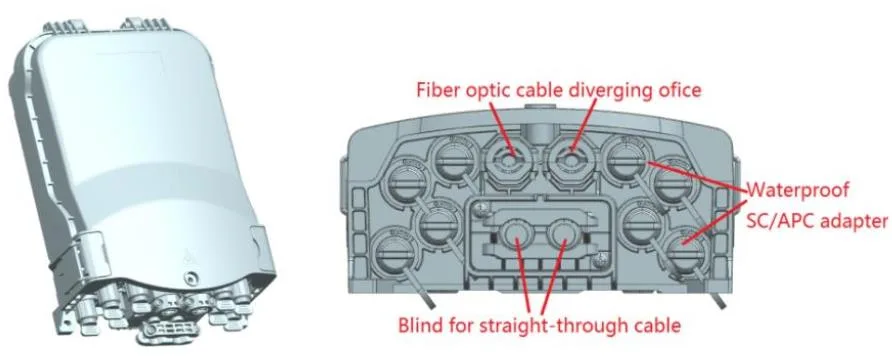

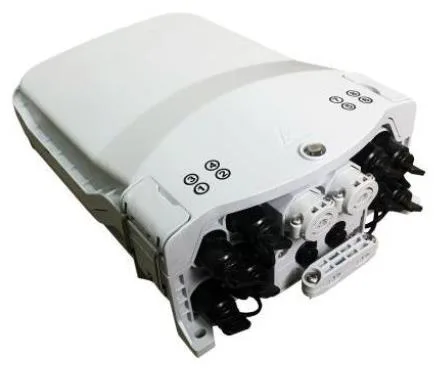

GFS-8SX کی ظاہری شکل
1.2 معیارات کی تعمیل کریں
پیش کردہ پروڈکشن کو مندرجہ ذیل معیارات کے مطابق ڈیزائن ، تیار اور تجربہ کیا گیا ہے۔
| وہ T G.652 | ایک ہی موڈ آپٹیکل فائبر کی خصوصیات |
| IEC 60794-1-1 | آپٹیکل فائبر کیبلز پارٹ 1-1: عمومی تصریح جنرل |
| IEC 60794-1-2 | آپٹیکل فائبر کیبلز پارٹ 1-2: عام تصریح بیسک آپٹیکل کیبل ٹیسٹ کا طریقہ کار |
1.3 درخواستوں کا ماحول
| آئٹم | قیمت |
| آپریشن کا درجہ حرارت | -40 ºC ～+65 ºC |
| تنصیب کا درجہ حرارت | -5 ºC ～+40 ºC |
| اسٹوریج کا درجہ حرارت | -40ºC ～+65 ºC |
| وایمنڈلیی دباؤ | 70 ～ 106KPA |
| نسبتا نمی | ≤85 ％ (+30 ℃) |
1. جدید ڈھانچے کا ڈیزائن ، آسان آپریشن اور معقول روٹنگ۔
2. مواد: پی سی+ایبس۔
3. نمی کا ثبوت ، واٹر پروف ، دھول پروف ، اینٹی ایجنگ۔
4. IP65 تک تحفظ کی سطح۔
5. 1 اوول آپٹیکل کیبل انٹری ، 2 برانچ آپٹیکل کیبل اندراجات اور 8 پہلے سے منسلک اڈیپٹر۔
6. مختلف قسم کے اسپلائس ٹرے دستیاب ہیں۔
7. تنصیب کا طریقہ: قطب ماونٹڈ ، ایریل ماونٹڈ ، دیوار ماونٹڈ۔
8. یہ 50 میٹر 5 ملی میٹر گول کیبل کے اسٹوریج کو پورا کرنے کے لئے ڈراپ کیبل اسٹوریج ٹرے سے لیس ہوسکتا ہے۔
3.1 مکینیکل وضاحتیں
| آئٹم | وضاحتیں | تبصرہ |
| رہائش کا مواد | پی سی+ایبس | |
| داخلی اجزاء کا مواد | پی سی+اے بی ایس/اے بی ایس | |
| دھات کے لوازمات کا مواد | اعلی معیار کے سٹینلیس سٹیل | |

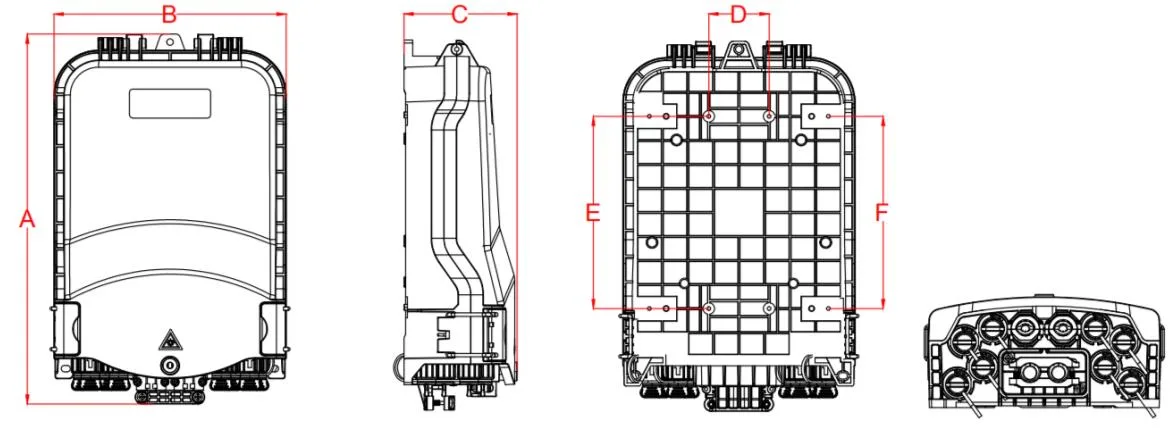

| بیرونی جہت (ملی میٹر) | 319.3*200*97.5 (A*B*C) | |
| انسٹالیشن ہول پوزیشن (ایم ایم) | 52*166*166 (dxexf) | |
| رنگ | پینٹون 428C | حسب ضرورت |
| آپٹیکل کیبل ہول کا سائز اور مقدار |
1 اوول آپٹیکل کیبل انٹری ، 2 برانچ آپٹیکل کیبل اندراجات اور 8 پہلے سے منسلک اڈیپٹر |
|
| فیوژن کی گنجائش (زیادہ سے زیادہ) | 48 |
ٹرے اے ، 12x4 = 48 ، گرمی سے متعلق 2 پرتیں اسپلائس پروٹیکشن آستین۔ |
| 64 |
ٹرے بی ، 8x8 = 64 ، گرمی سے متعلق 1 پرت اسپلائس پروٹیکشن آستین۔ |
|
| 96 |
ٹرے سی ، 8x12 = 96 ، گرمی سے متعلق 1 پرت اسپلائس پروٹیکشن آستین۔ |
|
| 96 |
ٹرے ڈی ، ٹرے ای ، 24x4 = 96 ، گرمی سے متعلق 2 پرتیں اسپلائس پروٹیکشن آستین۔ |
|
| 108 | زیادہ سے زیادہ: 1C+4D = 108 | |
| مائیکرو پی ایل سی اسپلٹر | 1x2 | اسپلٹر سائز: 60x7x4 ملی میٹر۔ قسم A میں انسٹال کیا جاسکتا ہے اور ٹائپ ایسپلیسنگ ٹرے ، 1 پی سی فی splicing ٹرے. |
| 1x4 | ||
| 1x8 | ||
| 1*16 | اسپلٹر سائز: 60x12x4 ملی میٹر۔ ٹائپ A-1 میں انسٹال کیا جاسکتا ہے ، اور ٹائپ E-1 splicing ٹرے ، 1 پی سی فی splicing ٹرے. |
|
|
فائبر کیبل قطر بندرگاہ سے گزرنے والے غیر استعمال کا (ایم ایم) |
φ8 ~ φ18 | |
|
فائبر کیبل جہت برانچ کیبل پورٹ کی (ایم ایم) |
φ16 | |
| آئی پی تحفظ کی سطح | IP65 | |
| آتشزدگی | HB | اسے ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جاسکتا ہے۔ |
| غیر جانبدار نمک سپرے ٹیسٹ (این ایس ایس) | 48 h |
اہم آپٹیکل پیرامیٹرز
| splitter یا pigtail | (db) | RL (DB) | (db) | ٹیسٹ کا طریقہ |
| pigtail/splitter | تقسیم خانہ | |||
|
pigtail-sc/apc-00-sm-sx (1c1f)- OD0.9mm-PVC-G657A2-کیبل رنگ (پہلے سے طے شدہ) -Indor-ROHS-1.5M |
.30.3 | ≥55db | .50.5 |
il: IEC61300-3-4 طریقہ bRL: IEC61300-3-6 طریقہ 1 |
|
1x2 پی ایل سی اسپلٹر ، ایس سی اے پی سی کنیکٹر کے ساتھ |
.04.0 | ≥55db | .24.2 | |
|
1x4 پی ایل سی اسپلٹر ، ایس سی اے پی سی کنیکٹر کے ساتھ |
.47.4 | ≥55db | .67.6 | |
|
1x 8 پی ایل سی اسپلٹر ، ایس سی اے پی سی کنیکٹر کے ساتھ |
≤10.5 | ≥55db | ≤10.7 | |
|
1x 16 پی ایل سی اسپلٹر ، ایس سی اے پی سی کنیکٹر کے ساتھ |
.513.5 | ≥55db | ≤13.7 | |
مندرجہ بالا جدول میں دکھائے گئے آپٹیکل پیرامیٹرز پہلے سے طے شدہ اقدار ہیں ، اور تقاضوں کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے۔

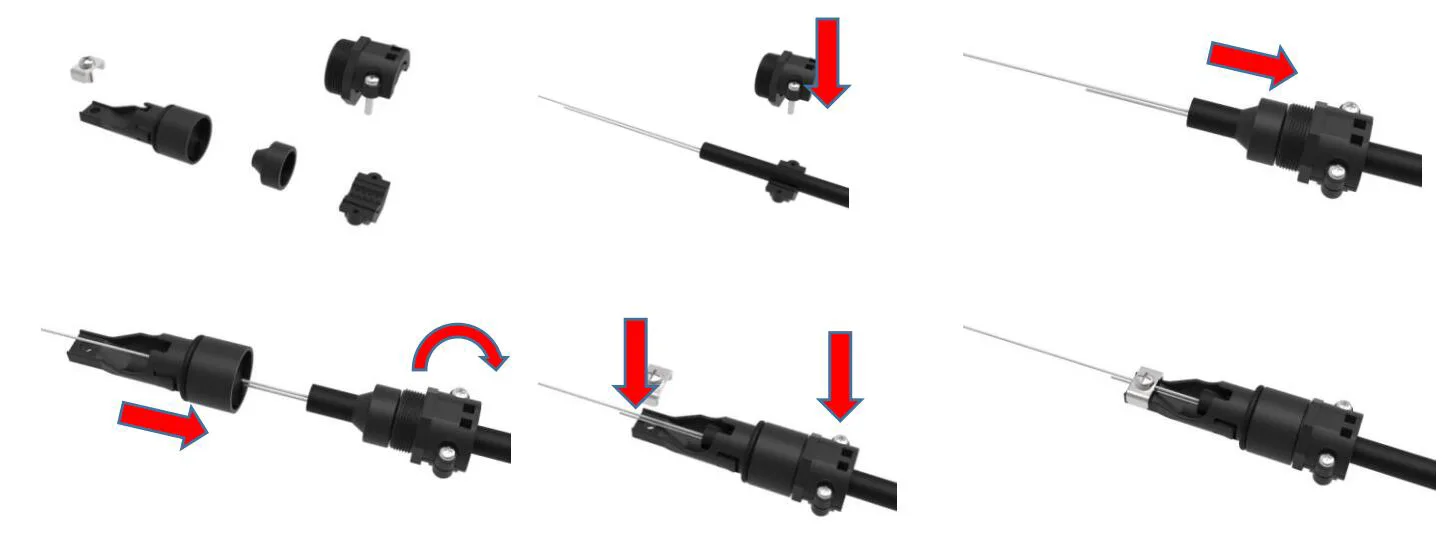

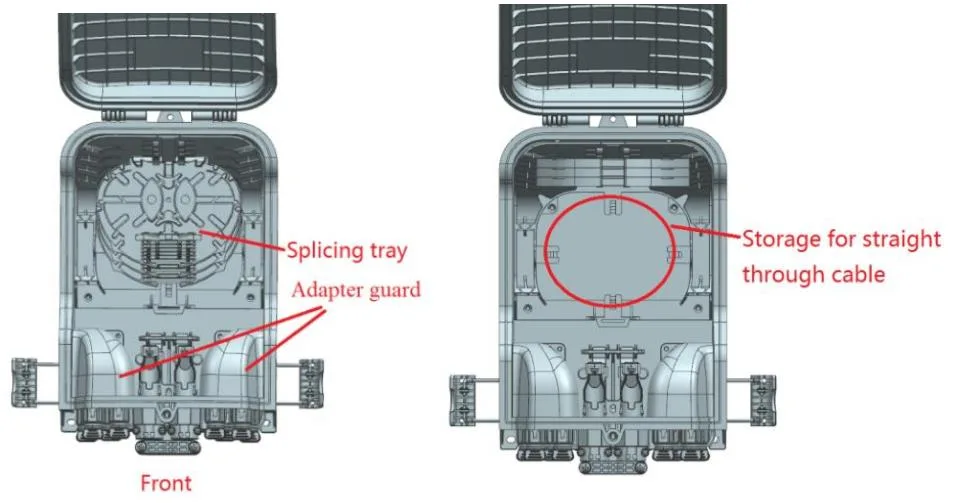

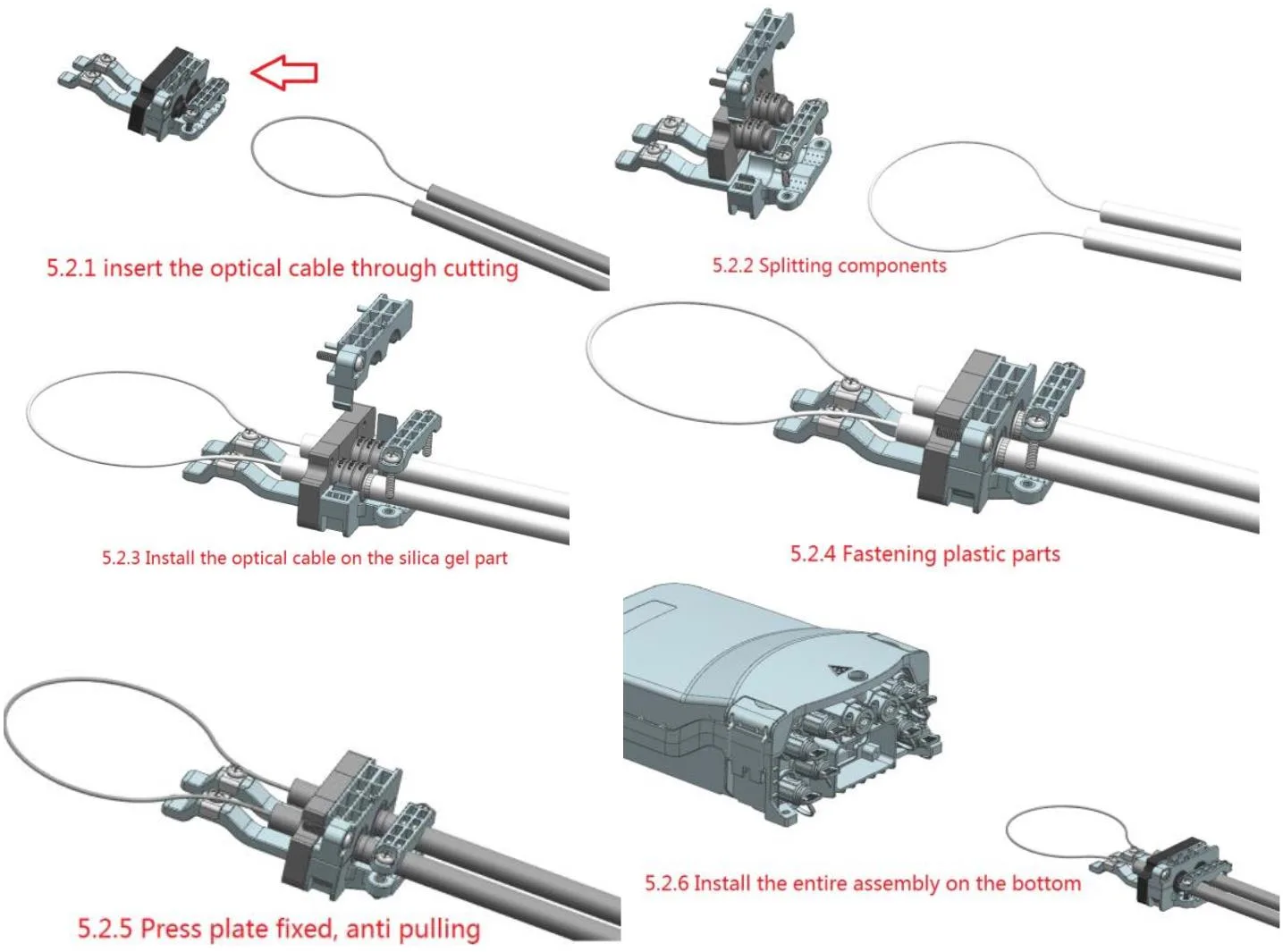

5.1 پروڈکٹ کیبل کے طریقے:
تیز پلگ کے ساتھ تیز رفتار تنصیب ، باندھنا ، اور سیدھے تھرو آپٹیکل کیبل کی سگ ماہی۔
5.3 فائبر آپٹک کیبل بفرکیشن
5.4 پروڈکٹ کیبل طریقے

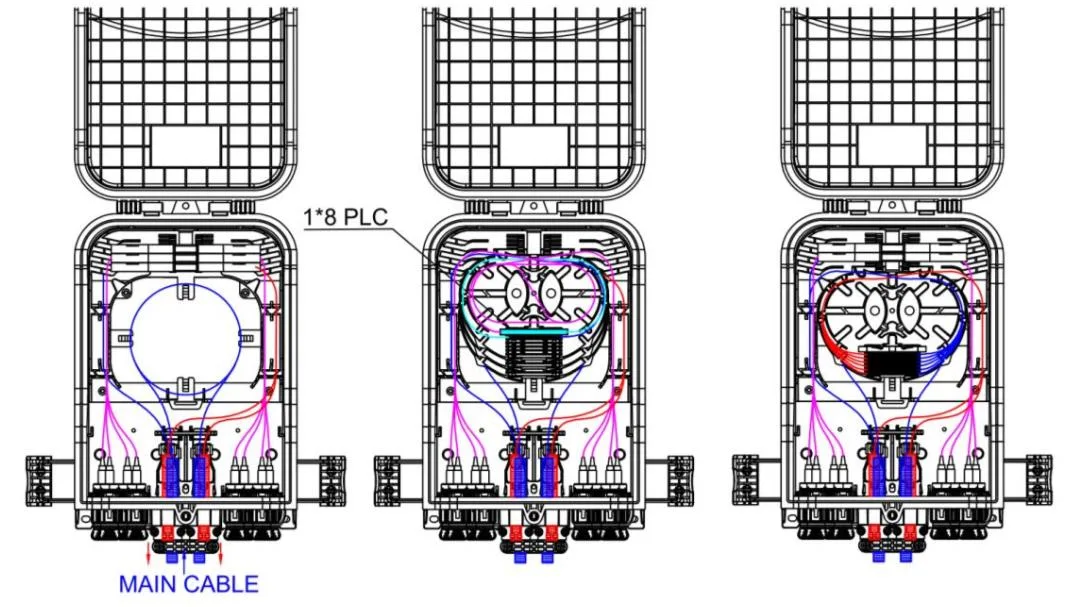

GFS-8SX روٹنگ ڈایاگرام

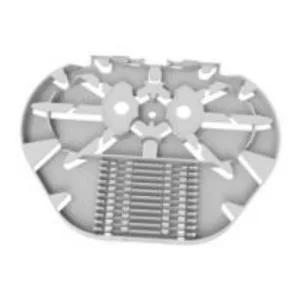

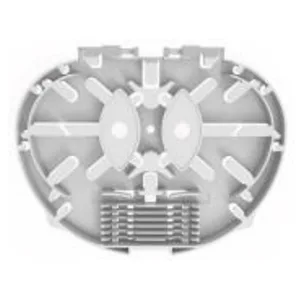

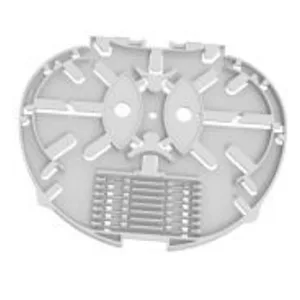

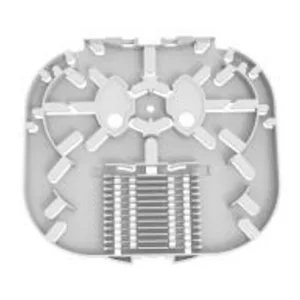

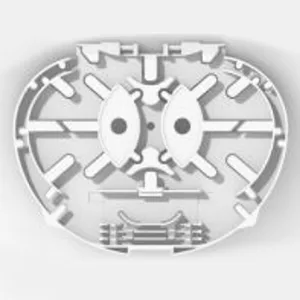

5.5 splicing ٹرے
| آئٹم | splicing ٹرے a | splicing ٹرے b | اسپلٹر ٹرے A-1 |
| طول و عرض (H* ڈبلیو*ڈی ، ملی میٹر) |
134*104*8 | 134*104*4 | 134*104*8 |
| خالص وزن (کلوگرام) | 0.021 | 0.015 | 0.021 |
| تصویر |
 |
 |
 |
| رنگ | RAL7035 | RAL7035 | RAL7035 |
| مواد | پی سی+ایبس | پی سی+ایبس | پی سی+ایبس |
|
ٹرے (کور) کی چھڑکنے کی گنجائش |
12 (گرمی کی 2 پرتیں سکڑنے والی حفاظتی آستین) | 8 (گرمی سکڑنے والی حفاظتی آستین کی 1 پرت) | 6 (گرمی کی 2 پرتیں سکڑنے والی حفاظتی آستین) |
| ٹرے (پی سی ایس) کی اسپلٹر صلاحیت | 1 (PLC 1x2 ، 1x4 ، 1x8 ، 0.9 ملی میٹر فائبر ، 60x7x4 ملی میٹر) | / | 1 (PLC 1x16 ، 0.9 ملی میٹر فائبر ، 60x12x4 ملی میٹر) |
| زیادہ سے زیادہ (پی سی) | 4 | 8 | 4 |
| پہلے سے طے شدہ (پی سی) | 1 | / | / |
نوٹ:
1. مذکورہ بالا ٹرے کو تقاضوں کے مطابق ملایا جاسکتا ہے۔
2. ترتیب کے قواعد: 1a = 2b = 2c = 1d = 1e
3. فائبر ڈسکس کی اقسام میں مسلسل اضافہ ہورہا ہے

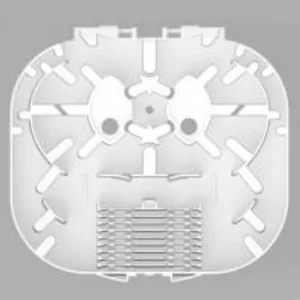

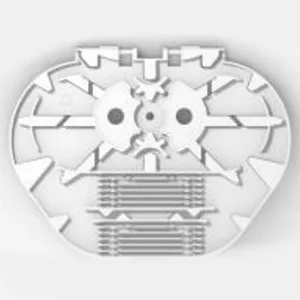

| آئٹم | splicing ٹرے c | splicing ٹرے d | splicing ٹرے e | سپلائینگ ٹرے ای 1 |
| طول و عرض (H* ڈبلیو*ڈی ، ملی میٹر) |
136 * 104 * 4 | 136 * 104 * 8 | 135 *125 *8 | 135 *125 *8 |
| خالص وزن (کلوگرام) | 0.018 | 0.024 | 0.033 | 0.033 |
| تصویر |
 |
 |
 |
 |
| رنگ | RAL7035 | RAL7035 | RAL7035 | RAL7035 |
| مواد | پی سی+ایبس | پی سی+ایبس | پی سی+ایبس | پی سی+ایبس |
| ٹرے (کور) کی چھڑکنے کی گنجائش | 12 (گرمی کی سکڑنے والی حفاظتی آستین کی 1 پرت) | 24 (گرمی سکڑنے والی حفاظت کی 2 پرتیں) | 24 (گرمی سکڑنے والی حفاظت کی 2 پرتیں) | 18 (گرمی سکڑنے والی حفاظت کی 2 پرتیں) |
| ٹرے (پی سی ایس) کی اسپلٹر صلاحیت | / | / | 1 (PLC 1x2 ، 1x4 ، 1x8 ، 0.9 ملی میٹر فائبر ، 60x7x4 ملی میٹر) | 1 (PLC 1x16 ، 0.9 ملی میٹر فائبر ، 60x12x4 ملی میٹر) |
| زیادہ سے زیادہ (پی سی) | 8 | 4 | 4 | 4 |
| پہلے سے طے شدہ (پی سی) | 2 | / | / | / |
نوٹ:
1. مذکورہ بالا ٹرے کو تقاضوں کے مطابق ملایا جاسکتا ہے۔
3. ترتیب کے قواعد: 1a = 2b = 2c = 1d = 1e
3. فائبر ڈسکس کی اقسام میں مسلسل اضافہ ہورہا ہے
5.6 لوازمات
| کارڈ | حصہ کا نام | حوالہ تصویر | یونٹ | مقدار | تبصرہ |
| 1 | صارفین کی مہارت | / | پی سی | 1 | میں |
| 2 | اسپلٹر ٹیسٹ کی رپورٹ | / | پی سی | 1 | میں |

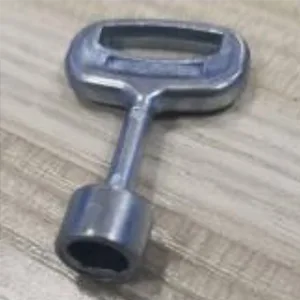

| 3 | کلید |
|
پی سی | 1 | "D" قسم |

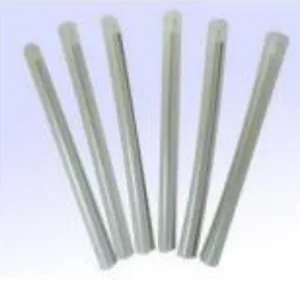

| 4 | گرمی سے متعلق تحفظ سے متعلق آستین |
|
پی سی | 8 | l = 45 ملی میٹر |

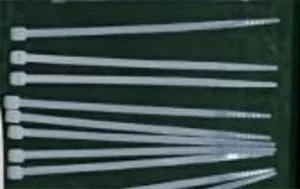

| 5 | نایلان کیبل ٹائی |
|
پی سی | 10 | 3x100 ملی میٹر |

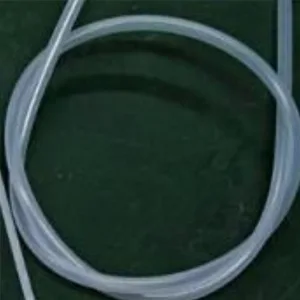

| 6 | ننگی فائبر پروٹیکشن ٹیوب |
|
پی سی | 1 | OD4mm x 50 سینٹی میٹر |

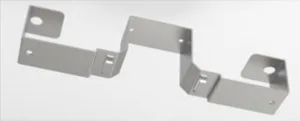

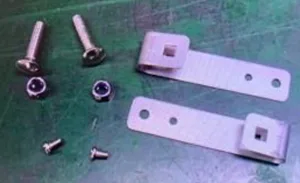

| 7 | وال ماونٹڈ کٹ |
|
سیٹ | 1 |
کسٹمر کی درخواست کے طور پر اختیاری۔ . |

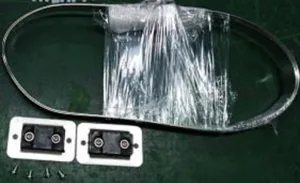

| 8 | قطب ماونٹڈ کٹ |
|
سیٹ | 10 | کسٹمر کی درخواست کے طور پر اختیاری |
| 9 | فضائی ماونٹڈ کٹ |
|
سیٹ | 10 | کسٹمر کی درخواست کے طور پر اختیاری |
| 10 | کیبل اسٹوریج ٹرے ڈراپ کریں |
|
سیٹ | 10 | کسٹمر کی درخواست کے طور پر اختیاری |
یہ پروڈکٹ ROHS ماحولیاتی تحفظ کی ہدایت کی تعمیل کرتی ہے ، اور سیسہ ، کیڈیمیم ، پارا ، ہیکساویلنٹ کرومیم ، پولی برمینیٹڈ بائفنائل (PBB) اور پولی برومینیٹڈ ڈفینیل ایتھر (PBDE) کے مواد کی حد سے تجاوز نہیں کرتی ہے۔

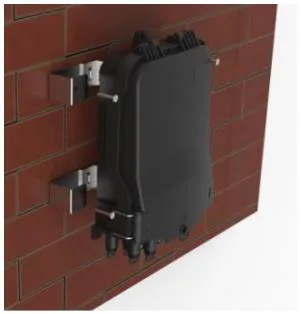

7.1. وال ماونٹڈ انسٹالیشن

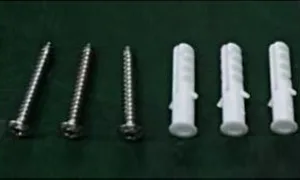

ٹیبل 2 میں طول و عرض کے مطابق دیوار میں 3 سوراخ ڈرل کریں ، توسیع پلگ φ7.5*40 رکھیں ، سوراخوں سے ملنے کے لئے باکس کو رکھیں اور مضبوطی کے لئے پیچ استعمال کریں۔
دیوار لگائی گئی تنصیب

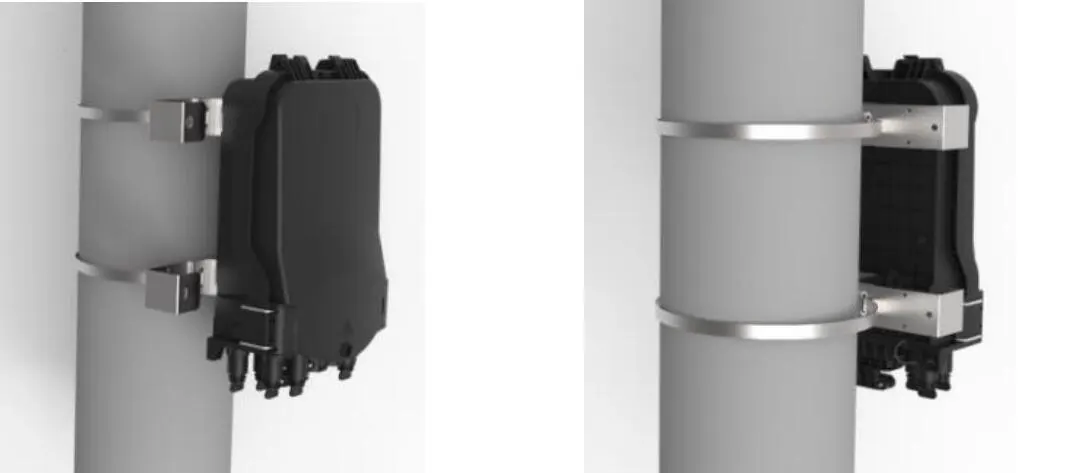

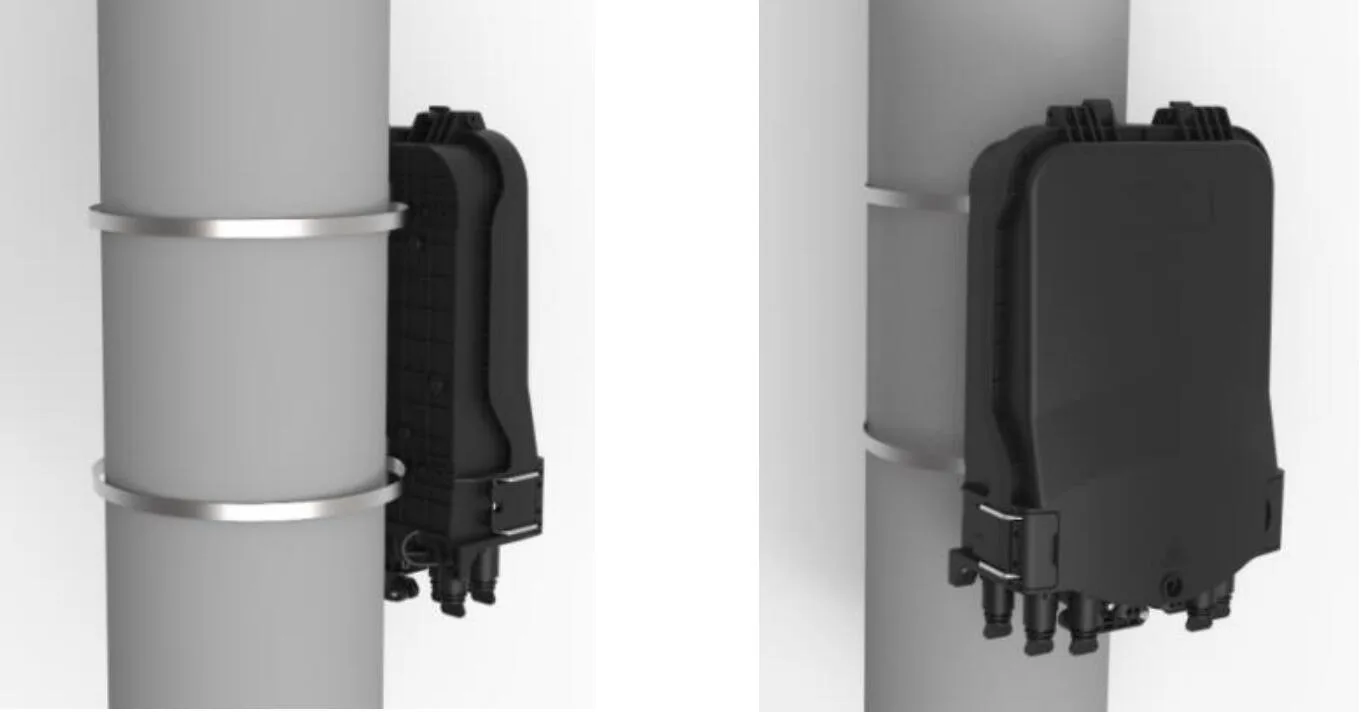

7.2. قطب ماونٹڈ انسٹالیشن
ہوپ کی انگوٹھی کو پچھلی پلیٹ کے سلاٹ سے گزریں اور اسے ٹیلی مواصلات کے قطب پر ٹھیک کریں
قطب نصب تنصیب

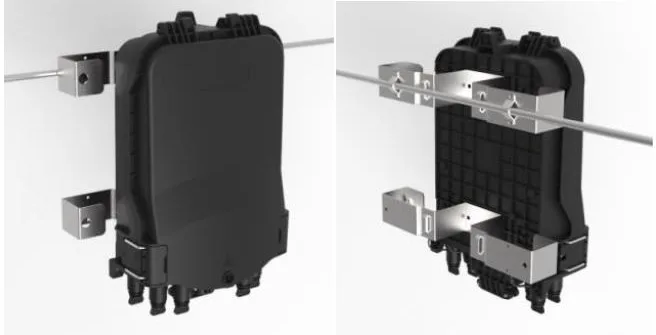

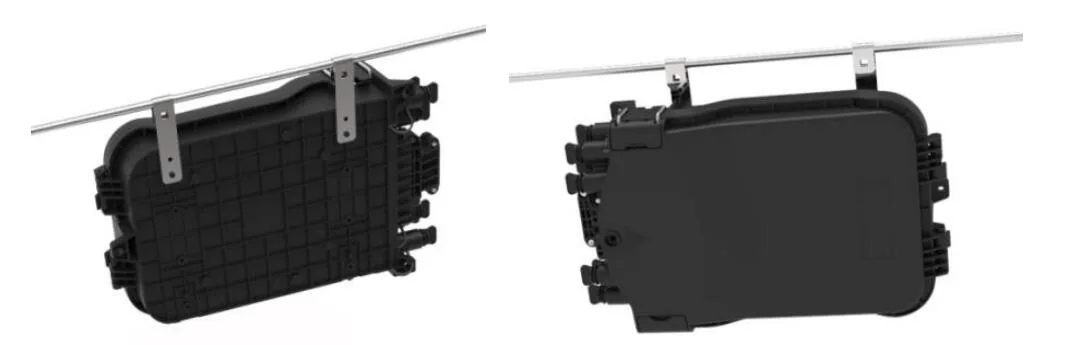

7.3 اوور ہیڈ ڈھانچہ
تار پر لٹکے ہوئے اوور ہیڈ کے چیسیس پر نصب دو باندھیں ، اور پھر بولڈ ہوجائیں ، کیس گرنے سے روکیں۔
اوور ہیڈ ڈھانچہ

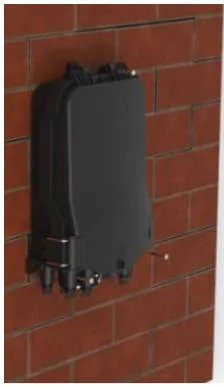

7.4 وال ماونٹڈ انسٹالیشن (ڈراپ کیبل اسٹوریج ٹرے کے ساتھ)
ڈراپ کیبل اسٹوریج ٹرے بڑھتے ہوئے سوراخ کے طول و عرض کے مطابق دیوار میں 4 سوراخ ڈرل کریں ، توسیع پلگ φ 7.5 * 40 رکھیں ، باکس کو سوراخوں سے ملنے کے لئے رکھیں ، اور پیچ کے ساتھ باندھ دیں۔
وال ماونٹڈ انسٹالیشن (ڈراپ کیبل اسٹوریج ٹرے کے ساتھ)
7.5 قطب ماونٹڈ انسٹالیشن (ڈراپ کیبل اسٹوریج ٹرے کے ساتھ)
ڈراپ کیبل اسٹوریج ٹرے کے سلاٹ کے ذریعے سٹینلیس سٹیل بیلٹ سے گزریں اور اسے بکسوا کے ساتھ کھمبے پر ٹھیک کریں۔
قطب ماونٹڈ انسٹالیشن (ڈراپ کیبل اسٹوریج ٹرے کے ساتھ)
7.6 فضائی ماونٹڈ انسٹالیشن (ڈراپ کیبل اسٹوریج ٹرے کے ساتھ)
میسنجر کو تقسیم کے خانے کو ٹھیک کرنے کے لئے چھوٹی دھات کی پلیٹ کا استعمال کریں۔
فضائی ماونٹڈ انسٹالیشن (ڈراپ کیبل اسٹوریج ٹرے کے ساتھ)
8.1 پہلے سے منسلک اڈاپٹر - A （E）
fiber فائبر کنیکٹر کے تیر والے حصے کو گھڑی کی سمت گھمائیں اور دھول کی ٹوپی نکالیں۔
fiber فائبر کنیکٹر کا تیر والا حصہ اوپر ہے ، ساکٹ میں فائبر کنیکٹر داخل کریں اور پھر تیر کو گھمائیں حصہ گھڑی کی سمت۔
8.2 پہلے سے منسلک اڈاپٹر - B （XL）
tury اس کے نتیجے میں ڈھیلے حصوں کے ذریعے ایس سی آپٹیکل فائبر کنیکٹر پلگ داخل کریں ، اور پھر اسے اڈاپٹر میں پلگ ان کریں۔
X XL پری پری منسلک اڈاپٹر میان کو پلاسٹک کی کلید کے ساتھ اڈاپٹر پر انسٹال کریں۔
sp اسنیپ موسم بہار کا پلگ میان میں داخل کریں۔
cable کیبل کلیمپ انسٹال ہوگا اور لائن پلگ کے قریب ہوگی۔
ch میان گھڑی کی سمت پر چمڑے کی کیبل کلیمپ سیٹ کیپ کو سکرو
8.3 پہلے سے منسلک اڈاپٹر - سی
dist دھول کی ٹوپی کو ہٹانے کے لئے تیر کی سمت میں آپٹیکل فائبر پریفرمیڈ پلگ پر سلائیڈنگ رنگ کو دبائیں۔ تیر کی سمت میں اڈاپٹر پر دھول کیپ نکالنے کے لئے بٹن دبائیں۔
ad اڈاپٹر بکسوا کے ساتھ پہلے سے تیار پلگ کے جسم کو سیدھ کریں جب تک کہ اسے باندھ نہ جائے۔ ایک ہی طرح سے دو دھول کے احاطے کو مربوط کریں۔
belined انسٹال شدہ تیار شدہ پلگ بکل کو جاری کرنے کے لئے سلائیڈنگ رنگ کو دھکا دیتا ہے ، اور پھر اسے الگ کرنے کے لئے مرکزی جسم کو پیچھے کی طرف کھینچتا ہے۔
8.4 پہلے سے منسلک اڈاپٹر - ڈی
pre پری منسلک پلگ اینٹی گھڑی کی سمت کو موڑ دیں اور تیر کی سمت میں پہلے سے منسلک پلگ اور دھول کا احاطہ کھولیں۔
pre پری منسلک پلگ ڈی اور پری منسلک اڈاپٹر ڈی کو تیر کی سمت میں جوڑیں ، اور اسے ٹھیک کرنے کے لئے پلگ گھڑی کی سمت گھومائیں۔
8.5 پہلے سے منسلک اڈاپٹر - E (A)
pre پری منسلک پلگ اینٹی گھڑی کی سمت کو موڑ دیں اور تیر کی سمت میں پری منسلک پلگ اور دھول کا احاطہ کھولیں
pre پری منسلک پلگ ای اور پری منسلک اڈاپٹر ای کو تیر کی سمت میں جوڑیں ، اور اسے ٹھیک کرنے کے لئے پلگ گھڑی کی سمت گھومائیں۔
8.6 پہلے سے منسلک اڈاپٹر -f
tury اس کے نتیجے میں ڈھیلے حصوں کے ذریعے ایس سی آپٹیکل فائبر کنیکٹر پلگ داخل کریں ، اور پھر اسے اڈاپٹر میں پلگ ان کریں۔
X XL پری پری منسلک اڈاپٹر میان کو پلاسٹک کی کلید کے ساتھ اڈاپٹر پر انسٹال کریں۔
sp اسنیپ موسم بہار کا پلگ میان میں داخل کریں۔
cable کیبل کلیمپ انسٹال ہوگا اور لائن پلگ کے قریب ہوگی۔
ch میان گھڑی کی سمت پر چمڑے کی کیبل کلیمپ سیٹ کیپ کو سکرو کریں۔
8.7 پہلے سے منسلک اڈاپٹر - جی
| آئٹم | مواد | سائز (ملی میٹر) | مقدار | مجموعی وزن (کلوگرام) |
| آزاد پروڈکٹ پیکیجنگ | کارٹن | 340*215*120 | 1 | 1.3 |
| بیرونی پیکیجنگ کارٹن | کارٹن | 450*360*630 | 10 | 14 |
| نوٹ: ڈراپ کیبل اسٹوریج ٹرے کے بغیر | ||||
