1.1 تفصیل
پری کنیکٹورائزڈ آپٹیکل ڈسٹری بیوشن باکس کے طور پر اعلی درجے کی ایف ٹی ٹی ایکس نیٹ ورک ڈسٹری بیوشن نوڈ آلات کے طور پر ، ایف ٹی ٹی ایکس کے لئے فوری اور قابل اعتماد کنکشن ، اچھا تحفظ اور انتظام فراہم کریں۔ نیٹ ورک
| پیداوار کی قسم | درجہ بندی |
| GFS-18 بائیک | پری کنیکٹورائزڈ فائبر آپٹک کیبل تقسیم خانہ |

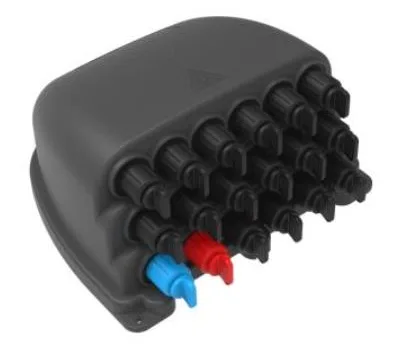

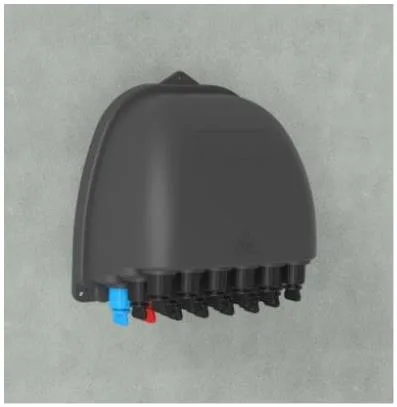

GFS-18 بائیک کی ظاہری شکل
1.2 معیارات کی تعمیل کریں
پیش کردہ پروڈکشن کو مندرجہ ذیل معیارات کے مطابق ڈیزائن ، تیار اور تجربہ کیا گیا ہے۔
| وہ T G.652 | ایک ہی موڈ آپٹیکل فائبر کی خصوصیات |
| IEC 60794-1-1 | آپٹیکل فائبر کیبلز پارٹ 1-1: عمومی تصریح جنرل |
| IEC 60794-1-2 | آپٹیکل فائبر کیبلز پارٹ 1-2: عام تصریح بیسک آپٹیکل کیبل ٹیسٹ کا طریقہ کار |
1.3 درخواستوں کا ماحول
| آئٹم | قیمت |
| آپریشن کا درجہ حرارت | -40 ºC ～+65 ºC |
| تنصیب کا درجہ حرارت | -5 ºC ～+40 ºC |
| اسٹوریج کا درجہ حرارت | -40ºC ～+65 ºC |
| وایمنڈلیی دباؤ | 70 ～ 106KPA |
| نسبتا نمی | ≤93 ％ (+40 ℃) |
1. نیچے کی شیل اور اوپری احاطہ پیچ کے ساتھ طے شدہ ہیں ، ہٹنے کے قابل۔
2. مواد: پی پی.
3. نمی کا ثبوت ، واٹر پروف ، دھول پروف ، اینٹی ایجنگ۔
4. IP68 تک تحفظ کی سطح۔
5. داخلہ 1x2 ایف بی ٹی اسپلٹر + 1x16 پی ایل سی اسپلٹر سے لیس ہے۔
6. تنصیب کا طریقہ: قطب ماونٹڈ ، ایریل ماونٹڈ ، دیوار ماونٹڈ۔
3.1 مکینیکل وضاحتیں
| آئٹم | وضاحتیں | تبصرہ |
| رہائش کا مواد | ترمیم شدہ پی پی پلاسٹک | |
| دھات کے لوازمات کا مواد | اعلی معیار کے سٹینلیس سٹیل | |

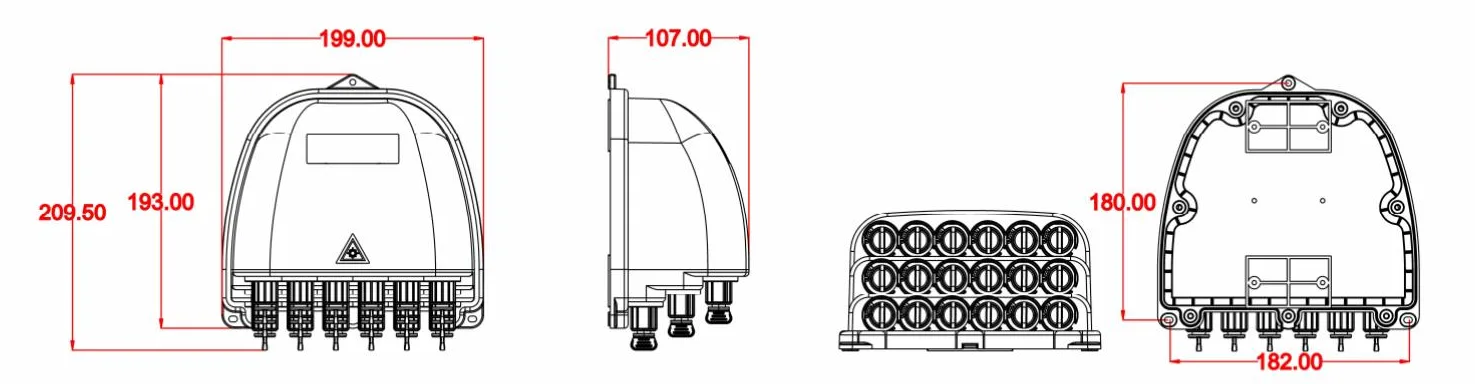

| بیرونی جہت (ملی میٹر) | 199*193*107 ملی میٹر | اڈاپٹر کو چھوڑ کر |
| رنگ | سیاہ | |
| انسٹالیشن ہول پوزیشن (ایم ایم) | 180*182 | |
| پری کنیکٹورائزڈ اڈیپٹر کی تعداد | 18 | |
| splitter | 1x2 ایف بی ٹی اسپلٹر + 1x16 پی ایل سی اسپلٹر | |
| آئی پی گریڈ | IP68 | |
| آتشزدگی | UL94-HB | اسے ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جاسکتا ہے۔ |
| غیر جانبدار نمک سپرے ٹیسٹ (این ایس ایس) | 48h |
3.2 آپٹیکل وضاحتیں
| splitter یا pigtail | (db) | RL (DB) | (db) | ٹیسٹ کا طریقہ |
| pigtail/splitter | تقسیم خانہ | |||
| pigtail-sc/apc-00-sm-sx (1c1f)- OD0.9mm-PVC-G657A2-کیبل رنگ (پہلے سے طے شدہ) -Indor-ROHS-1.5M |
.30.3 | ≥55db | .50.5 | IL: IEC61300-3-4 طریقہ b RL: IEC61300-3-6 طریقہ 1 |
| ایس سی اے پی سی کے ساتھ 1x2 پی ایل سی اسپلٹر کنیکٹر |
.04.0 | ≥55db | .24.2 | |
| ایس سی اے پی سی کے ساتھ 1x4 پی ایل سی اسپلٹر کنیکٹر |
.47.4 | ≥55db | .67.6 | |
| ایس سی اے پی سی کے ساتھ 1x 8 پی ایل سی اسپلٹر کنیکٹر |
≤10.5 | ≥55db | ≤10.7 | |
| ایس سی اے پی سی کے ساتھ 1x 16 پی ایل سی اسپلٹر کنیکٹر |
.513.5 | ≥55db | ≤13.7 | |
مندرجہ بالا جدول میں دکھائے گئے آپٹیکل پیرامیٹرز پہلے سے طے شدہ اقدار ہیں ، اور تقاضوں کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے۔
4.1 پروڈکٹ کیبل کے طریقے:

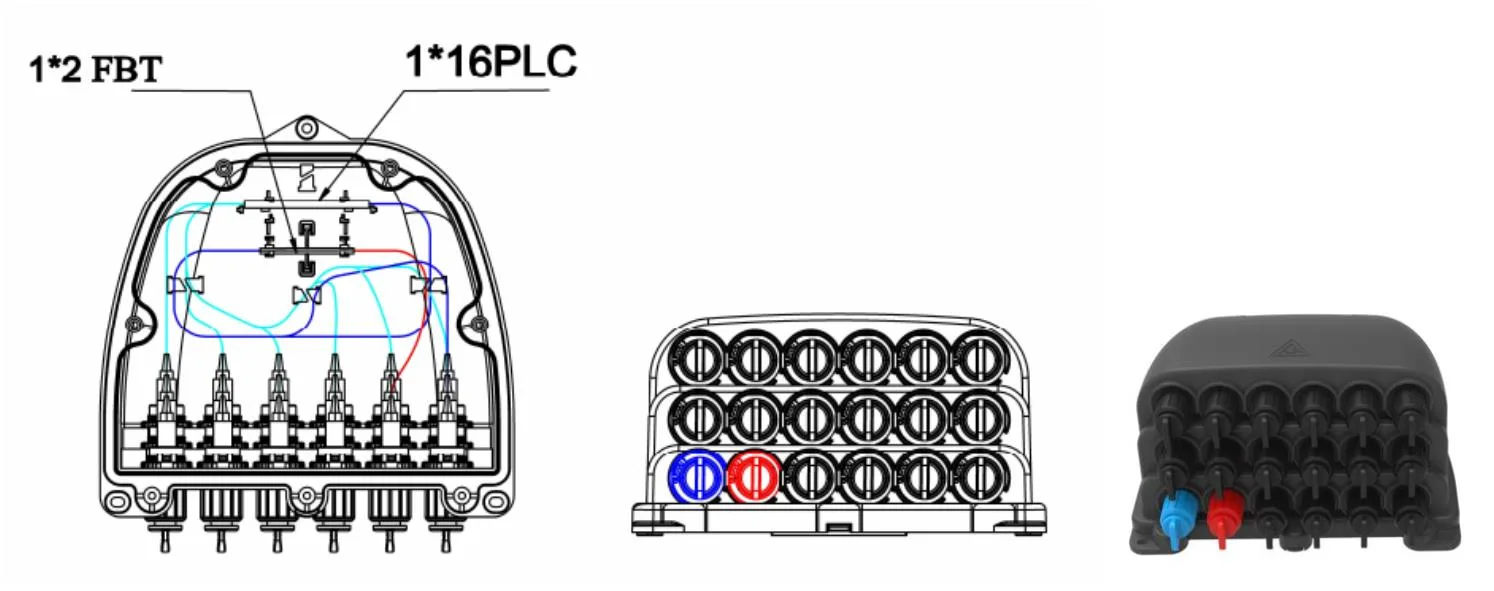

GFS-18BYK (1 * 2FBT + 1 * 16 PLC اسپلٹر کیبل طریقے)

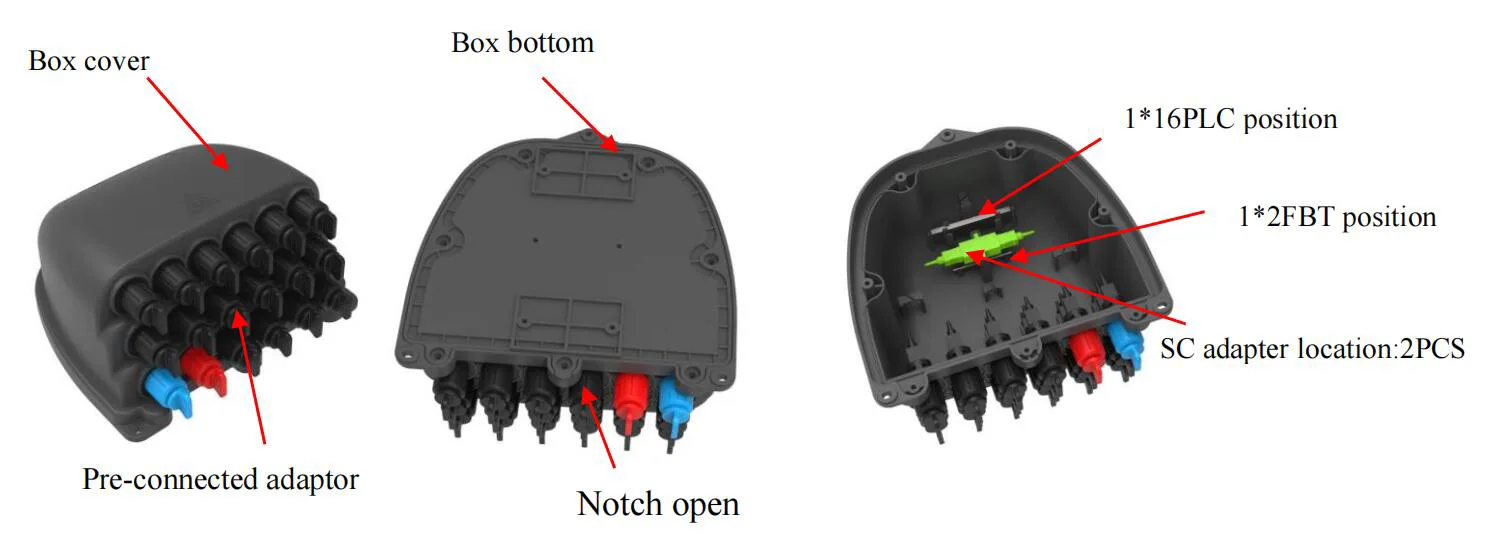

4.2.1 اہم حصے
| کارڈ | حصہ کا نام | یونٹ | مقدار | تبصرہ |
| 1 | باکس نیچے | پی سی | 1 | |
| 2 | باکس کور | پی سی | 1 | |
| 3 | پہلے سے منسلک اڈاپٹر | پی سی | 18 | |
| 4 | 1 * 2FBT + 1 * 16 PLC اسپلٹر | پی سی | 9 |
4.2.2 لوازمات
| کارڈ | حصہ کا نام | حوالہ تصویر | یونٹ | مقدار | تبصرہ |
| 1 | صارفین کی مہارت | / | پی سی | 1 | میں |
| 2 | اسپلٹر ٹیسٹ کی رپورٹ | / | پی سی | 1 | میں |
| 3 | وال ماونٹڈ کٹ |
|
سیٹ | 1 | کسٹمر کی درخواست کے طور پر اختیاری |
| 4 | قطب ماونٹڈ کٹ |
|
سیٹ | 1 | کسٹمر کی درخواست کے طور پر اختیاری |
| 5 | فضائی ماونٹڈ کٹ |
|
سیٹ | 1 | کسٹمر کی درخواست کے طور پر اختیاری |
یہ پروڈکٹ ROHS ماحولیاتی تحفظ کی ہدایت کے مطابق ہے ، اور سیسہ ، کیڈیمیم ، پارا ، ہیکساویلینٹ کرومیم ، پولی برمینیٹڈ بائفنائل (PBB) (PBB) (PBB) اور پولی برمینیٹڈ ڈفینیل ایتھر (PBDE) کے مواد کی حد سے تجاوز نہیں ہے۔
6.1. وال ماونٹڈ انسٹالیشن

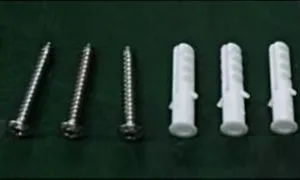

طول و عرض کے مطابق دیوار میں 3 سوراخ ڈرل کریں ، توسیع پلگ φ7.5*40 رکھیں ، سوراخوں سے ملنے کے لئے باکس کو رکھیں اور مضبوطی کے لئے پیچ استعمال کریں۔
دیوار لگائی گئی تنصیب
6.2. قطب ماونٹڈ انسٹالیشن

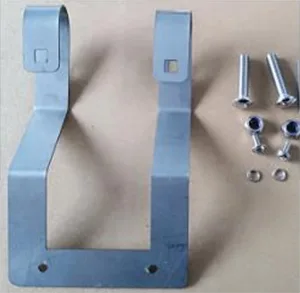

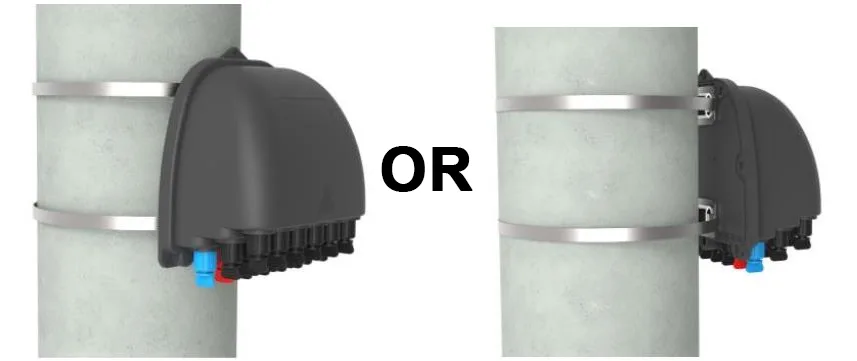

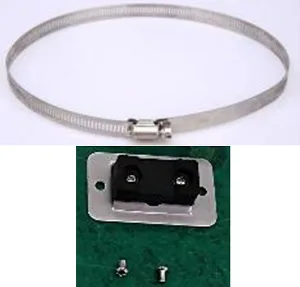

ہوپ کی انگوٹھی کو پچھلی پلیٹ کے سلاٹ سے گزریں اور اسے ٹیلی مواصلات کے قطب پر ٹھیک کریں
قطب نصب تنصیب
6.3 اوور ہیڈ ڈھانچہ

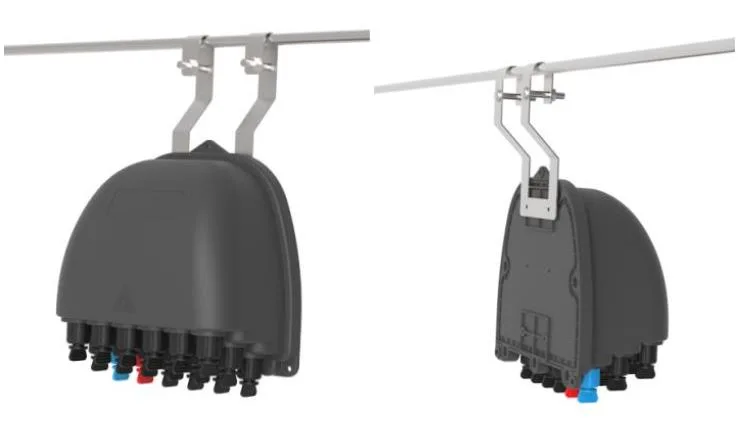

تار پر لٹکے ہوئے اوورہیڈ کے چیسیس پر نصب دو باندھیں ، اور پھر بولڈ ہوجائیں ، کیس گرنے سے روکیں۔ (تصویر 6)
قطب ماونٹڈ انسٹالیشن
7.1 پہلے سے منسلک اڈاپٹر - A （E）

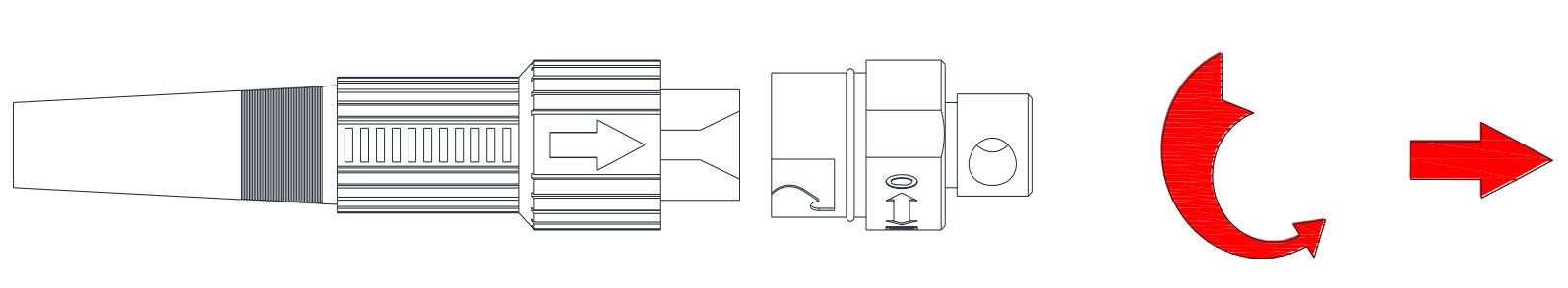

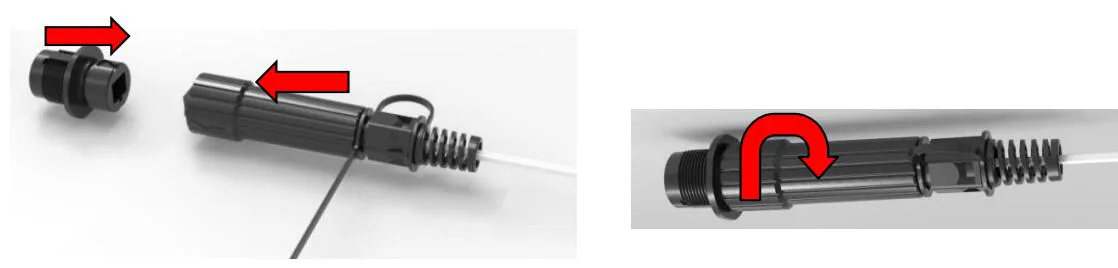

fiber فائبر کنیکٹر کے تیر والے حصے کو گھڑی کی سمت گھمائیں اور دھول کی ٹوپی نکالیں۔
fiber فائبر کنیکٹر کا تیر والا حصہ اوپر ہے ، ساکٹ میں فائبر کنیکٹر داخل کریں اور پھر تیر کو گھمائیں حصہ گھڑی کی سمت۔
7.2 پہلے سے منسلک اڈاپٹر - B （XL）

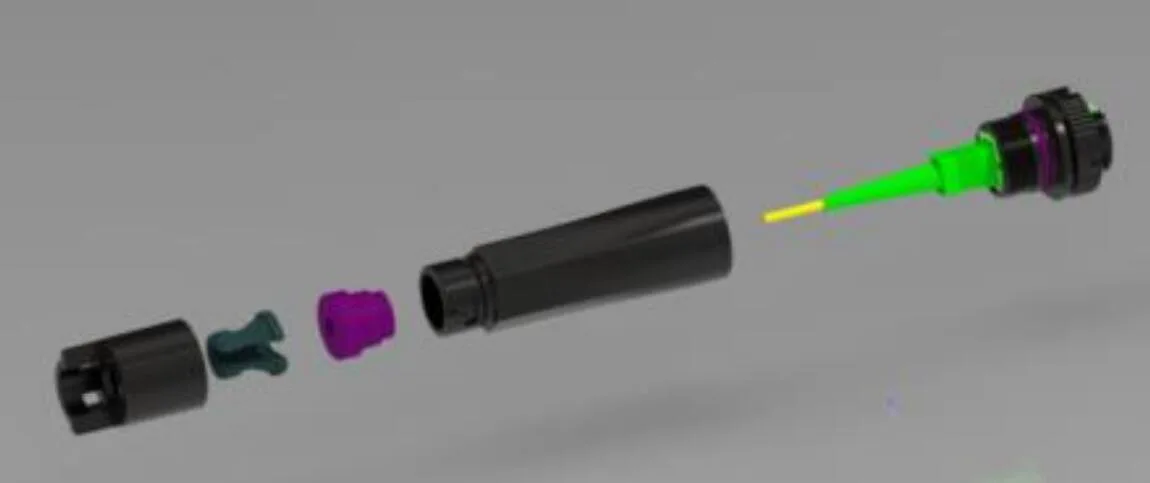

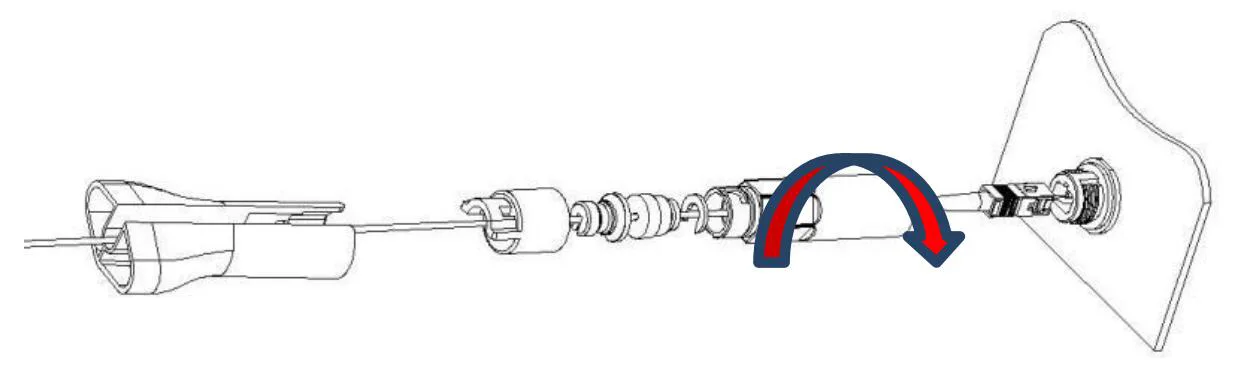

tury اس کے نتیجے میں ڈھیلے حصوں کے ذریعے ایس سی آپٹیکل فائبر کنیکٹر پلگ داخل کریں ، اور پھر اسے اڈاپٹر میں پلگ ان کریں۔
X XL پری پری منسلک اڈاپٹر میان کو پلاسٹک کی کلید کے ساتھ اڈاپٹر پر انسٹال کریں۔
sp اسنیپ موسم بہار کا پلگ میان میں داخل کریں۔
cable کیبل کلیمپ انسٹال ہوگا اور لائن پلگ کے قریب ہوگی۔
ch میان گھڑی کی سمت پر چمڑے کی کیبل کلیمپ سیٹ کیپ کو سکرو
7.3 پہلے سے منسلک اڈاپٹر - سی

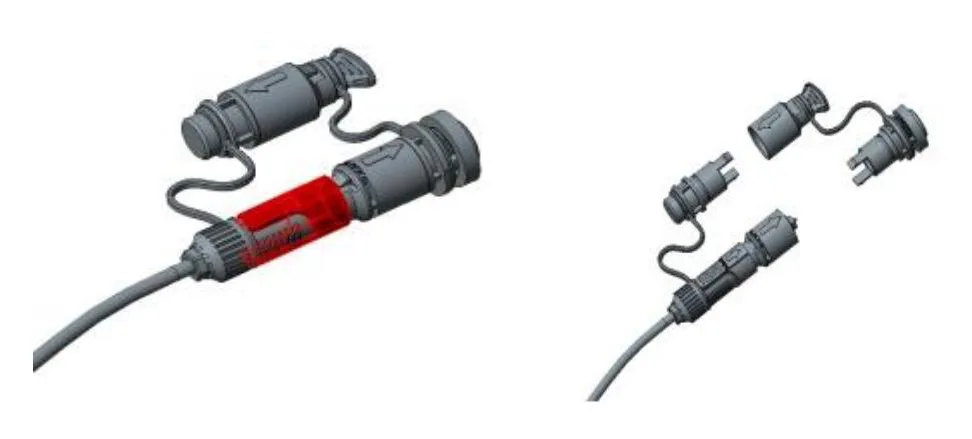

dist دھول کی ٹوپی کو ہٹانے کے لئے تیر کی سمت میں آپٹیکل فائبر پریفرمیڈ پلگ پر سلائیڈنگ رنگ کو دبائیں۔ تیر کی سمت میں اڈاپٹر پر دھول کیپ نکالنے کے لئے بٹن دبائیں۔
ad اڈاپٹر بکسوا کے ساتھ پہلے سے تیار پلگ کے جسم کو سیدھ کریں جب تک کہ اسے باندھ نہ جائے۔ ایک ہی طرح سے دو دھول کے احاطے کو مربوط کریں۔
belined انسٹال شدہ تیار شدہ پلگ بکل کو جاری کرنے کے لئے سلائیڈنگ رنگ کو دھکا دیتا ہے ، اور پھر اسے الگ کرنے کے لئے مرکزی جسم کو پیچھے کی طرف کھینچتا ہے۔
7.4 پہلے سے منسلک اڈاپٹر - ڈی

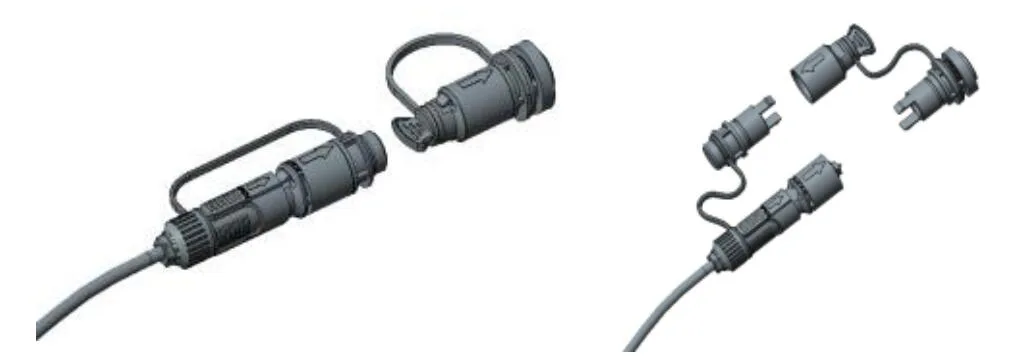

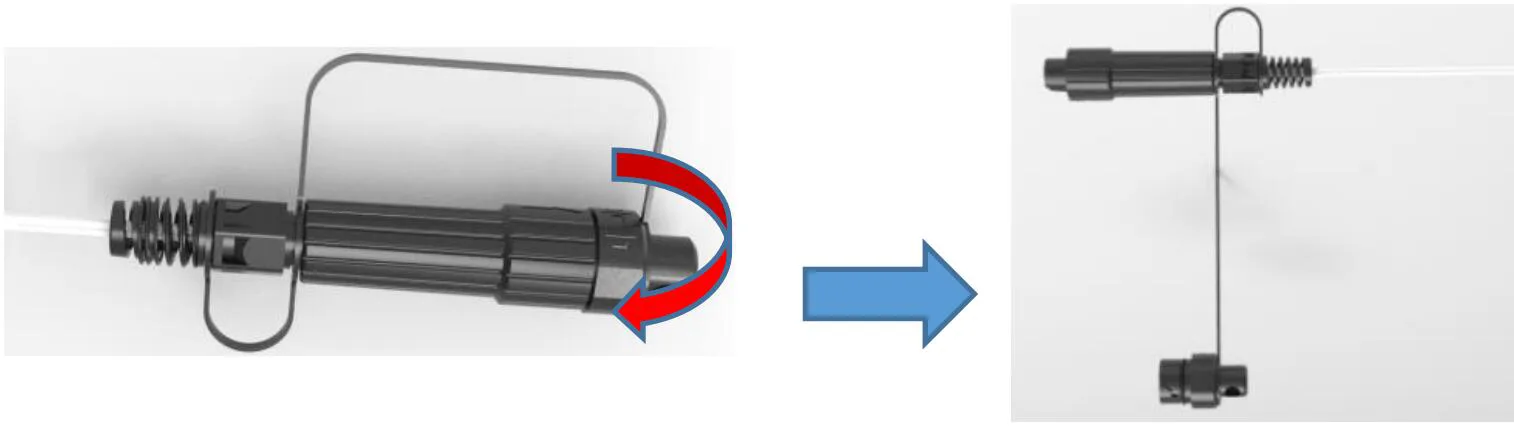

pre پری منسلک پلگ اینٹی گھڑی کی سمت کو موڑ دیں اور تیر کی سمت میں پہلے سے منسلک پلگ اور دھول کا احاطہ کھولیں۔
pre پری منسلک پلگ ڈی اور پری منسلک اڈاپٹر ڈی کو تیر کی سمت میں جوڑیں ، اور اسے ٹھیک کرنے کے لئے پلگ گھڑی کی سمت گھومائیں۔
7.5 پہلے سے منسلک اڈاپٹر - E (A)

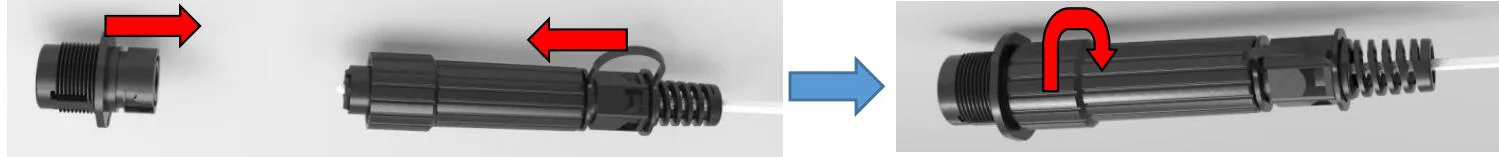

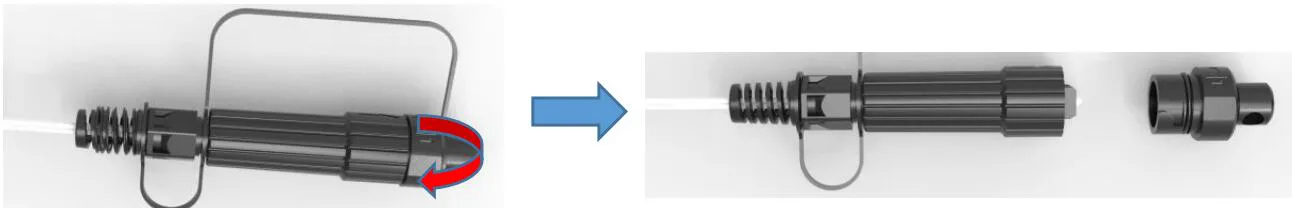

pre پری منسلک پلگ اینٹی گھڑی کی سمت کو موڑ دیں اور تیر کی سمت میں پری منسلک پلگ اور دھول کا احاطہ کھولیں
pre پری منسلک پلگ ای اور پری منسلک اڈاپٹر ای کو تیر کی سمت میں جوڑیں ، اور اسے ٹھیک کرنے کے لئے پلگ گھڑی کی سمت گھومائیں۔
7.6 پہلے سے منسلک اڈاپٹر - ایس سی
tury اس کے نتیجے میں ڈھیلے حصوں کے ذریعے ایس سی آپٹیکل فائبر کنیکٹر پلگ داخل کریں ، اور پھر اسے اڈاپٹر میں پلگ ان کریں۔
X XL پری پری منسلک اڈاپٹر میان کو پلاسٹک کی کلید کے ساتھ اڈاپٹر پر انسٹال کریں۔
sp اسنیپ موسم بہار کا پلگ میان میں داخل کریں۔
cable کیبل کلیمپ انسٹال ہوگا اور لائن پلگ کے قریب ہوگی۔
ch میان گھڑی کی سمت پر چمڑے کی کیبل کلیمپ سیٹ کیپ کو سکرو کریں۔
| آئٹم | مواد | سائز (ملی میٹر) | مقدار | مجموعی وزن (کلوگرام) |
| آزاد پروڈکٹ پیکیجنگ | کارٹن | 220*210*120 | 1 | 0.9 |
| بیرونی پیکیجنگ کارٹن | کارٹن | 460*440*635 | 20 | 19 |
| نوٹ: ڈراپ کیبل اسٹوریج ٹرے کے بغیر | ||||
