1.1 تفصیل
پری کنیکٹورائزڈ آپٹیکل ڈسٹری بیوشن باکس کے طور پر اعلی درجے کی ایف ٹی ٹی ایکس نیٹ ورک ڈسٹری بیوشن نوڈ آلات کے طور پر ، ایف ٹی ٹی ایکس کے لئے فوری اور قابل اعتماد کنکشن ، اچھا تحفظ اور انتظام فراہم کریں۔ نیٹ ورک
| پیداوار کی قسم | درجہ بندی |
| GFS-016-007C | پری کنیکٹورائزڈ فائبر آپٹک کیبل تقسیم خانہ |

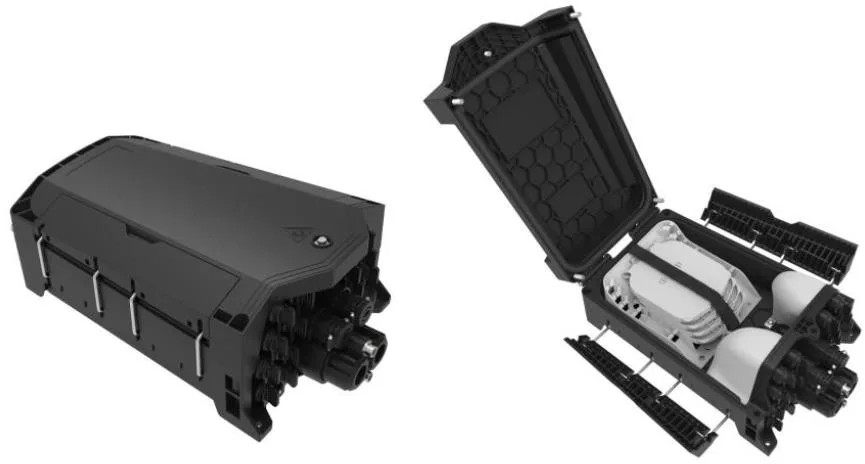

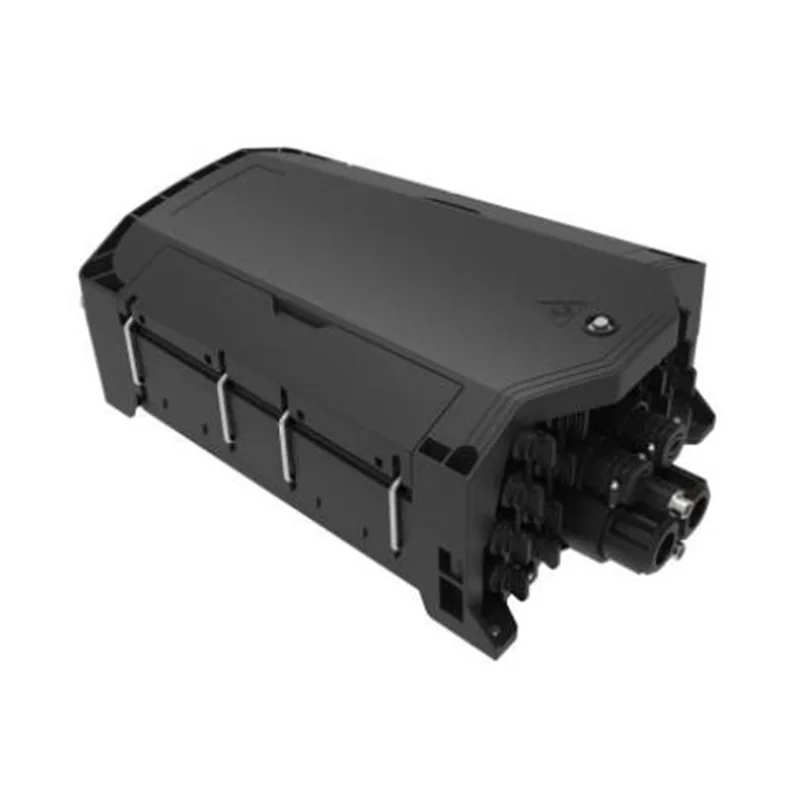

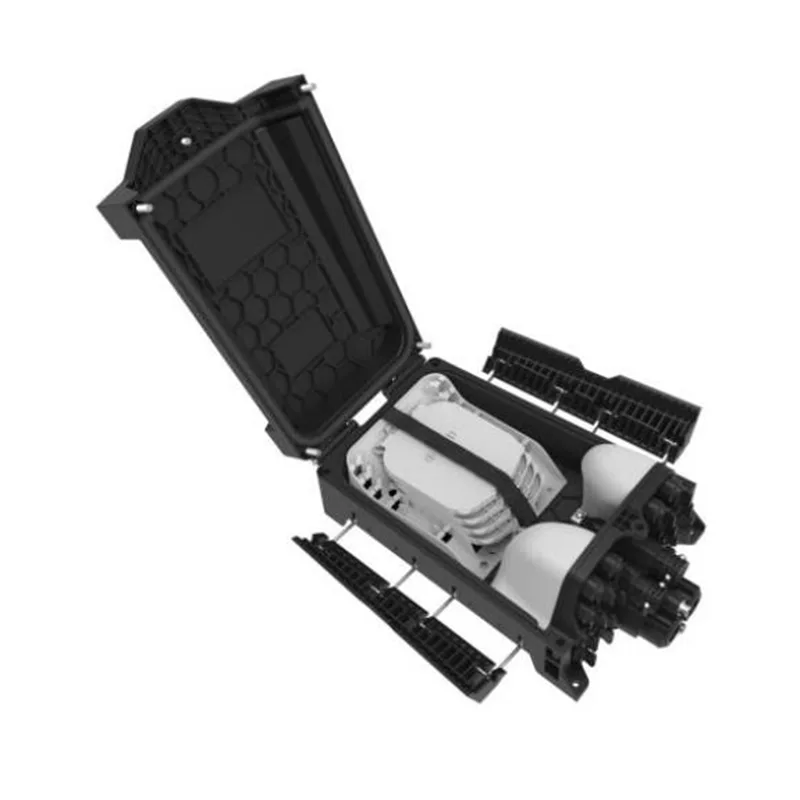

GFS-016-007C کی ظاہری شکل
1.2 معیارات کی تعمیل کریں
پیش کردہ پروڈکشن کو مندرجہ ذیل معیارات کے مطابق ڈیزائن ، تیار اور تجربہ کیا گیا ہے۔
| وہ T G.652 | ایک ہی موڈ آپٹیکل فائبر کی خصوصیات |
| IEC 60794-1-1 | آپٹیکل فائبر کیبلز پارٹ 1-1: عمومی تصریح جنرل |
| IEC 60794-1-2 | آپٹیکل فائبر کیبلز پارٹ 1-2: عام تصریح بیسک آپٹیکل کیبل ٹیسٹ کا طریقہ کار |
1.3 درخواستوں کا ماحول
| آئٹم | قیمت |
| آپریشن کا درجہ حرارت | -40 ºC ～+65 ºC |
| تنصیب کا درجہ حرارت | -5 ºC ～+40 ºC |
| اسٹوریج کا درجہ حرارت | -40ºC ～+65 ºC |
| وایمنڈلیی دباؤ | 70 ～ 106KPA |
| نسبتا نمی | ≤93 ％ (+40 ℃) |
1. نیچے کی شیل اور اوپری کور کو گرم پلیٹ ویلڈنگ کے ذریعہ ویلڈیڈ کیا جاتا ہے ، جو علیحدہ نہیں ہے۔
2. مواد: پی پی+جی ایف۔
3. نمی کا ثبوت ، واٹر پروف ، دھول پروف ، اینٹی ایجنگ۔
4. IP68 تک تحفظ کی سطح۔
5. 1 اوول آپٹیکل کیبل انٹری ، 2 برانچ آپٹیکل کیبل اندراجات اور 16 پہلے سے منسلک اڈیپٹر۔
6. مختلف قسم کے اسپلائس ٹرے دستیاب ہیں۔
7. تنصیب کا طریقہ: قطب ماونٹڈ ، ایریل ماونٹڈ ، دیوار ماونٹڈ۔

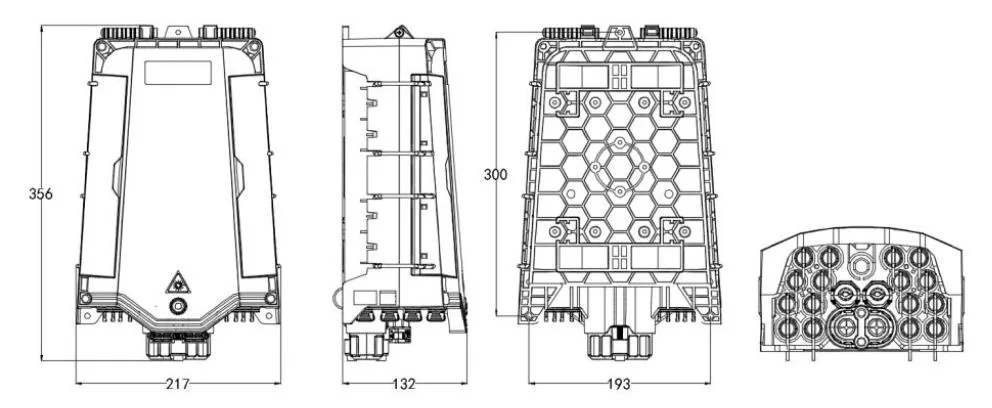

3.1 مکینیکل وضاحتیں
| آئٹم | وضاحتیں | تبصرہ |
| بیرونی جہت (ملی میٹر) | 356*217*132 | |
| انسٹالیشن ہول پوزیشن (ایم ایم) | 300*193 | |
| رنگ | سیاہ | حسب ضرورت |
| آپٹیکل کیبل کا سائز اور مقدار سوراخ |
1 اوول آپٹیکل کیبل انٹری ، 2 برانچ آپٹیکل کیبل اندراجات اور 16 پہلے سے منسلک اڈیپٹر |
|
| فیوژن کی گنجائش (زیادہ سے زیادہ) | 64 | ٹرے بی ، 16x4 = 48 ، گرمی کی 2 پرتیں- سکڑنے والی اسپلائس پروٹیکشن آستین۔ |
| 96 | ٹرے اے ، 12x8 = 96 ، 1 گرمی کی پرت- سکڑنے والی اسپلائس پروٹیکشن آستین۔ |
|
| 100 | زیادہ سے زیادہ = 1b+7a = 16+7*12 = 100 | |
| مائیکرو پی ایل سی اسپلٹر | 1x2 | splitter سائز ： 60x7x4mm. |
| 1x4 | ||
| 1x8 | ||
| غیر منقولہ فائبر کیبل قطر بندرگاہ سے گزریں (ملی میٹر) |
φ18 | * نوٹ: قسم اور فراہم کریں آپٹیکل کیبل کا قطر جب خریداری ، مماثل سے یقینی بنانے کے لئے مناسب سگ ماہی پلگ سگ ماہی کی کارکردگی. |
| برانچ کا فائبر کیبل طول و عرض کیبل پورٹ (ملی میٹر) |
-18-14 | |
| آئی پی تحفظ کی سطح | IP68 | |
| آتشزدگی | HB (روایتی) | کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے ضروریات |
| غیر جانبدار نمک سپرے ٹیسٹ (این ایس ایس) | 48 h |
4.1 اہم آپٹیکل پیرامیٹرز
| splitter یا pigtail | (db) | RL (DB) | (db) | ٹیسٹ کا طریقہ |
| pigtail/splitter | تقسیم خانہ | |||
| pigtail-sc/apc-00-sm-sx (1c1f)- OD0.9mm-PVC-G657A2-کیبل رنگ (پہلے سے طے شدہ) -Indor-ROHS-1.5M |
.30.3 | ≥55db | .50.5 | IL: IEC61300-3-4 طریقہ b RL: IEC61300-3-6 طریقہ 1 |
| ایس سی اے پی سی کنیکٹر کے ساتھ 1x2 پی ایل سی اسپلٹر | .04.0 | ≥55db | .24.2 | |
| ایس سی اے پی سی کنیکٹر کے ساتھ 1x4 پی ایل سی اسپلٹر | .47.4 | ≥55db | .67.6 | |
| 1x 8 پی ایل سی اسپلٹر ، ایس سی اے پی سی کنیکٹر کے ساتھ | ≤10.5 | ≥55db | ≤10.7 | |
| ایس سی اے پی سی کنیکٹر کے ساتھ 1x 16 پی ایل سی اسپلٹر | .513.5 | ≥55db | ≤13.7 | |
مندرجہ بالا جدول میں دکھائے گئے آپٹیکل پیرامیٹرز پہلے سے طے شدہ اقدار ہیں ، اور تقاضوں کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے۔
5.1 پروڈکٹ کیبل کے طریقے:

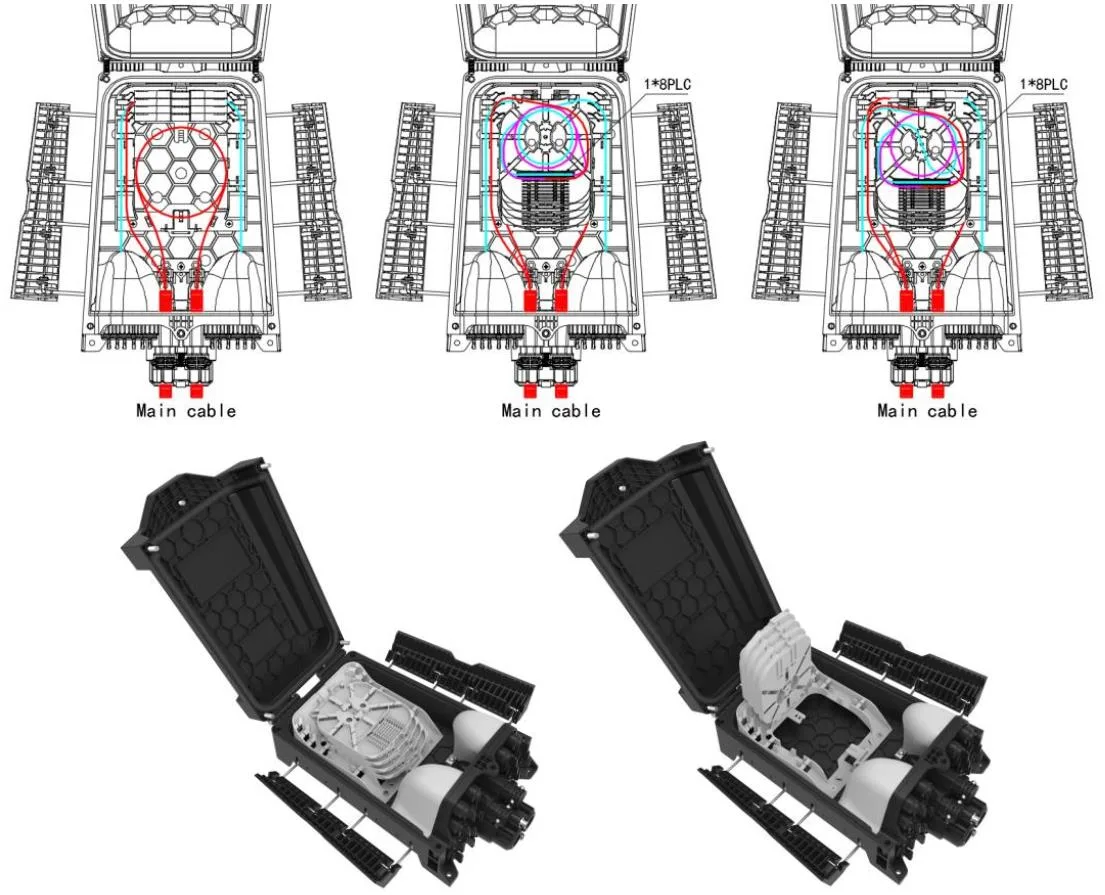

GFS-016-007C روٹنگ ڈایاگرام
5.2 سپلائینگ ٹرے
| آئٹم | splicing ٹرے a | splicing ٹرے b | splicing ٹرے c |
| طول و عرض (H*W*D ، ملی میٹر) | 121 * 101 * 4 | 125*101*8 | 125*101*8 |
| خالص وزن (کلوگرام) | 0.017 | 0.026 | 0.026 |
| تصویر |
 |
 |
 |
| رنگ | پینٹون 428C | پینٹون 428C | پینٹون 428C |
| مواد | پی سی+اے بی ایس/اے بی ایس | پی سی+اے بی ایس/اے بی ایس | پی سی+اے بی ایس/اے بی ایس |
|
ایک ٹرے کی چھڑکنے کی گنجائش (کور) |
12 (گرمی سکڑنے والی حفاظتی آستین کی 1 پرت) |
16 (گرمی کی 2 پرتیں سکڑنے والی حفاظتی آستین) |
2 (گرمی کی 2 پرتیں سکڑنے والی حفاظتی آستین) |
|
ایٹری کی تقسیم کی گنجائش (پی سی ایس) |
/ |
1 (PLC 1x2 ، 1x4 ، 1x8 ، 0.9 ملی میٹر فائبر ، 60x7x4mm) |
2 (PLC 1x2 ، 1x4 ، 1x8 ، 0.9 ملی میٹر فائبر ، 60x7x4 ملی میٹر) ، 1 (PLC 1x16 ، 0.9 ملی میٹر فائبر ، 60x12x4 ملی میٹر) ، 1 (1*2 ایف بی ٹی ، 0.9 ملی میٹر فائبر ، Ø3*60 ملی میٹر) |
| زیادہ سے زیادہ (پی سی) | 8 | 4 | 4 |
| پہلے سے طے شدہ (پی سی) | / | 4 | / |
نوٹ:
1. مذکورہ بالا ٹرے کو تقاضوں کے مطابق ملایا جاسکتا ہے۔
2. ترتیب کے قواعد: 2a = 1b = 1c فائبر ڈسکس کی اقسام میں مسلسل اضافہ ہوتا جارہا ہے
5.3 لوازمات
| کارڈ | حصہ کا نام | حوالہ تصویر | یونٹ | مقدار | تبصرہ |
| 1 | صارفین کی مہارت | / | پی سی | 1 | میں |
| 2 | اسپلٹر ٹیسٹ کی رپورٹ | / | پی سی | 1 | میں |

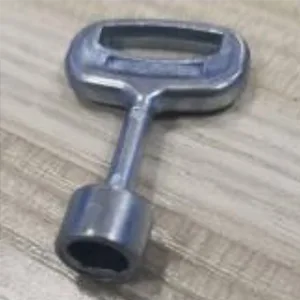

| 3 | کلید |
|
پی سی | 1 | "D" قسم |

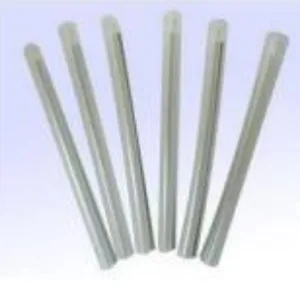

| 4 | گرمی سے متعلق تحفظ سے متعلق آستین |
|
پی سی | 16 | l = 45 ملی میٹر ، کسٹمر کی درخواست کے طور پر اختیاری |

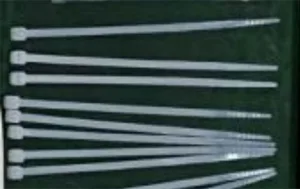

| 5 | نایلان کیبل ٹائی |
|
پی سی | 10 | 3x100 ملی میٹر |

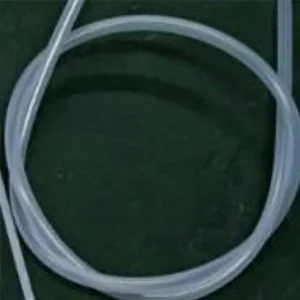

| 6 | ننگی فائبر پروٹیکشن ٹیوب |
|
پی سی | 1 | OD5mm x 50 سینٹی میٹر |
| 7 | وال ماونٹڈ کٹ |
|
سیٹ | 1 | کسٹمر کی درخواست کے طور پر اختیاری۔ . |

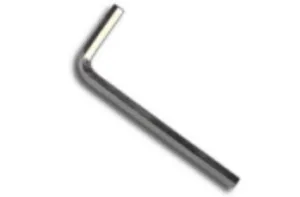

| 8 | M6 ایلن کی |
|
پی سی | 1 | M6 |

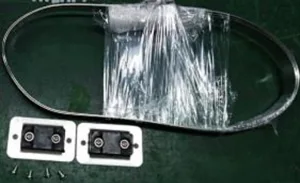

| 9 | قطب ماونٹڈ کٹ |
|
سیٹ | 1 | کسٹمر کی درخواست کے طور پر اختیاری |
| 10 | فضائی ماونٹڈ کٹ |
|
سیٹ | 1 | کسٹمر کی درخواست کے طور پر اختیاری |
یہ پروڈکٹ ROHS ماحولیاتی تحفظ کی ہدایت کے مطابق ہے ، اور سیسہ ، کیڈیمیم ، پارا ، ہیکساویلینٹ کرومیم ، پولی برمینیٹڈ بائفنائل (PBB) (PBB) (PBB) اور پولی برمینیٹڈ ڈفینیل ایتھر (PBDE) کے مواد کی حد سے تجاوز نہیں ہے۔
7.1. وال ماونٹڈ انسٹالیشن
ٹیبل 3.1 میں طول و عرض کے مطابق دیوار میں 3 سوراخ ڈرل کریں ، توسیع پلگ پلگ 7.5*40 رکھیں ، باکس کو سوراخوں سے ملنے کے لئے رکھیں اور مضبوطی کے لئے پیچ استعمال کریں۔

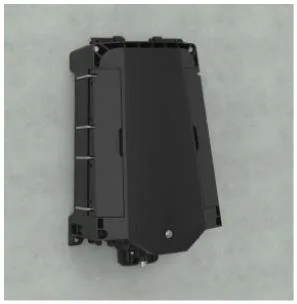

دیوار لگائی گئی تنصیب

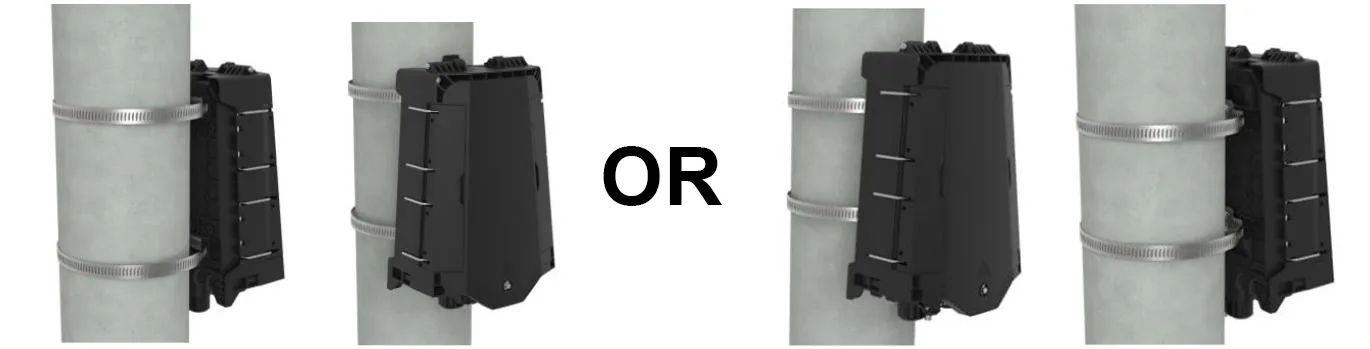

7.2. قطب ماونٹڈ انسٹالیشن
ہوپ کی انگوٹھی کو پچھلی پلیٹ کے سلاٹ سے گزریں اور اسے ٹیلی مواصلات کے قطب پر ٹھیک کریں
قطب نصب تنصیب

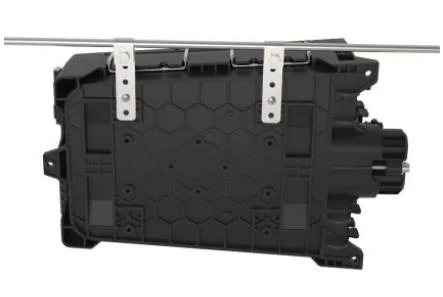

7.3 وال ماونٹڈ انسٹالیشن (ڈراپ کیبل اسٹوریج ٹرے کے ساتھ)
تار پر لٹکے ہوئے اوور ہیڈ کے چیسیس پر نصب دو باندھیں ، اور پھر بولڈ ہوجائیں ، کیس گرنے سے روکیں۔
اوور ہیڈ ڈھانچہ
8.1 پہلے سے منسلک اڈاپٹر - A （E）
fiber فائبر کنیکٹر کے تیر والے حصے کو گھڑی کی سمت گھمائیں اور دھول کی ٹوپی نکالیں۔
fiber فائبر کنیکٹر کا تیر والا حصہ اوپر ہے ، ساکٹ میں فائبر کنیکٹر داخل کریں اور پھر تیر کو گھمائیں حصہ گھڑی کی سمت۔
8.2 پہلے سے منسلک اڈاپٹر - B （XL）
tury اس کے نتیجے میں ڈھیلے حصوں کے ذریعے ایس سی آپٹیکل فائبر کنیکٹر پلگ داخل کریں ، اور پھر اسے اڈاپٹر میں پلگ ان کریں۔
X XL پری پری منسلک اڈاپٹر میان کو پلاسٹک کی کلید کے ساتھ اڈاپٹر پر انسٹال کریں۔
sp اسنیپ موسم بہار کا پلگ میان میں داخل کریں۔
cable کیبل کلیمپ انسٹال ہوگا اور لائن پلگ کے قریب ہوگی۔
ch میان گھڑی کی سمت پر چمڑے کی کیبل کلیمپ سیٹ کیپ کو سکرو
8.3 پہلے سے منسلک اڈاپٹر - سی
dist دھول کی ٹوپی کو ہٹانے کے لئے تیر کی سمت میں آپٹیکل فائبر پریفرمیڈ پلگ پر سلائیڈنگ رنگ کو دبائیں۔ تیر کی سمت میں اڈاپٹر پر دھول کیپ نکالنے کے لئے بٹن دبائیں۔
ad اڈاپٹر بکسوا کے ساتھ پہلے سے تیار پلگ کے جسم کو سیدھ کریں جب تک کہ اسے باندھ نہ جائے۔ ایک ہی طرح سے دو دھول کے احاطے کو مربوط کریں۔
belined انسٹال شدہ تیار شدہ پلگ بکل کو جاری کرنے کے لئے سلائیڈنگ رنگ کو دھکا دیتا ہے ، اور پھر اسے الگ کرنے کے لئے مرکزی جسم کو پیچھے کی طرف کھینچتا ہے۔
8.4 پہلے سے منسلک اڈاپٹر - ڈی
pre پری منسلک پلگ اینٹی گھڑی کی سمت کو موڑ دیں اور تیر کی سمت میں پہلے سے منسلک پلگ اور دھول کا احاطہ کھولیں۔
pre پری منسلک پلگ ڈی اور پری منسلک اڈاپٹر ڈی کو تیر کی سمت میں جوڑیں ، اور اسے ٹھیک کرنے کے لئے پلگ گھڑی کی سمت گھومائیں۔
8.5 پہلے سے منسلک اڈاپٹر - E (A)
pre پری منسلک پلگ اینٹی گھڑی کی سمت کو موڑ دیں اور تیر کی سمت میں پری منسلک پلگ اور دھول کا احاطہ کھولیں
pre پری منسلک پلگ ای اور پری منسلک اڈاپٹر ای کو تیر کی سمت میں جوڑیں ، اور اسے ٹھیک کرنے کے لئے پلگ گھڑی کی سمت گھومائیں۔
8.6 پہلے سے منسلک اڈاپٹر -f
tury اس کے نتیجے میں ڈھیلے حصوں کے ذریعے ایس سی آپٹیکل فائبر کنیکٹر پلگ داخل کریں ، اور پھر اسے اڈاپٹر میں پلگ ان کریں۔
X XL پری پری منسلک اڈاپٹر میان کو پلاسٹک کی کلید کے ساتھ اڈاپٹر پر انسٹال کریں۔
sp اسنیپ موسم بہار کا پلگ میان میں داخل کریں۔
cable کیبل کلیمپ انسٹال ہوگا اور لائن پلگ کے قریب ہوگی۔
ch میان گھڑی کی سمت پر چمڑے کی کیبل کلیمپ سیٹ کیپ کو سکرو کریں۔
8.7 پہلے سے منسلک اڈاپٹر - جی
ایک بلبلا بیگ میں 1pc ، 480*400 ملی میٹر ؛
ایک چھوٹے سے کارٹن میں 1pc ، 365*225*145 ملی میٹر ، مجموعی وزن 2.1 کلوگرام ہے۔
8 پی سی ایک بڑے نالیڈیٹڈ کارٹن میں ، 470*385*615 ملی میٹر ، مجموعی وزن 18 کلو گرام ہے۔
