1.1 تفصیل
پری کنیکٹورائزڈ آپٹیکل ڈسٹری بیوشن باکس کے طور پر اعلی درجے کی ایف ٹی ٹی ایکس نیٹ ورک ڈسٹری بیوشن نوڈ آلات کے طور پر ، ایف ٹی ٹی ایکس نیٹ ورک کے لئے فوری اور قابل اعتماد کنکشن ، اچھا تحفظ اور انتظام فراہم کریں۔
| پیداوار کی قسم | درجہ بندی |
| GFS-008-030C | پری کنیکٹورائزڈ فائبر آپٹک کیبل تقسیم خانہ |

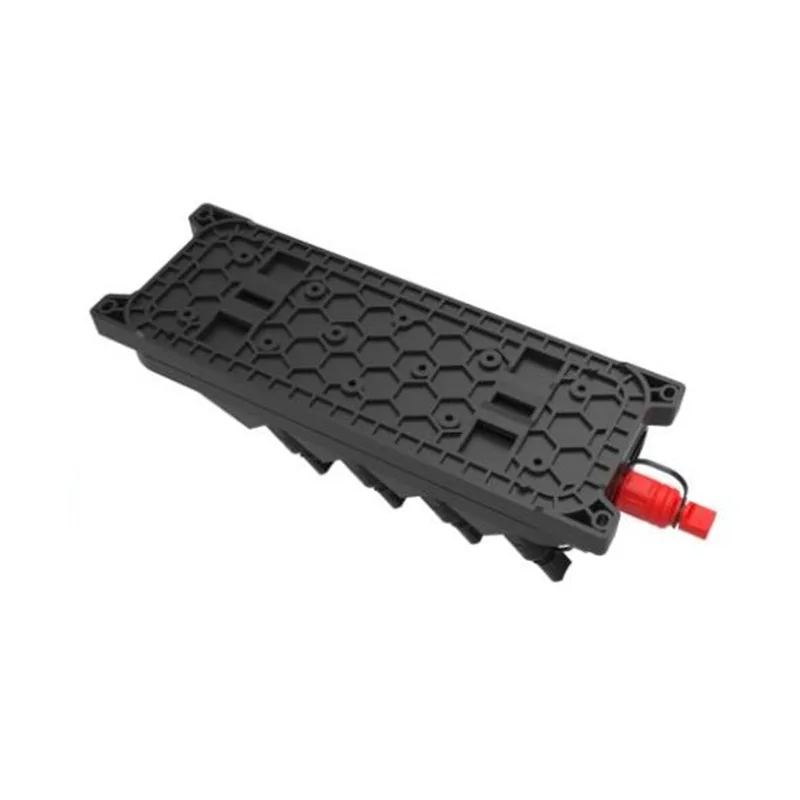

GFS-008-030C
1.2 معیارات کی تعمیل کریں
پیش کردہ پروڈکشن کو مندرجہ ذیل معیارات کے مطابق ڈیزائن ، تیار اور تجربہ کیا گیا ہے۔
| IEC61300-2 | فائبر آپٹک انٹرکنیکٹنگ ڈیوائسز اور غیر فعال اجزاء - بنیادی ٹیسٹ اور پیمائش کے طریقہ کار |
| IEC60068-2 | برقی اور الیکٹرانک مصنوعات کے لئے ماحولیاتی جانچ کے بنیادی طریقہ کار |
1.3 درخواستوں کا ماحول
| آئٹم | قیمت |
| آپریشن کا درجہ حرارت | -40 ºC ～+65 ºC |
| تنصیب کا درجہ حرارت | -5 ºC ～+40 ºC |
| اسٹوریج کا درجہ حرارت | -40ºC ～+65 ºC |
| وایمنڈلیی دباؤ | 70 ～ 106KPA |
| نسبتا نمی | ≤93 ％ (+40 ℃) |
1. نیچے کی شیل اور اوپری کور کو گرم پلیٹ ویلڈنگ کے ذریعہ ویلڈیڈ کیا جاتا ہے ، جو علیحدہ نہیں ہے۔
2. مواد: پی پی+جی ایف۔
3. نمی کا ثبوت ، واٹر پروف ، دھول پروف ، اینٹی ایجنگ۔
4. IP68 تک تحفظ کی سطح۔

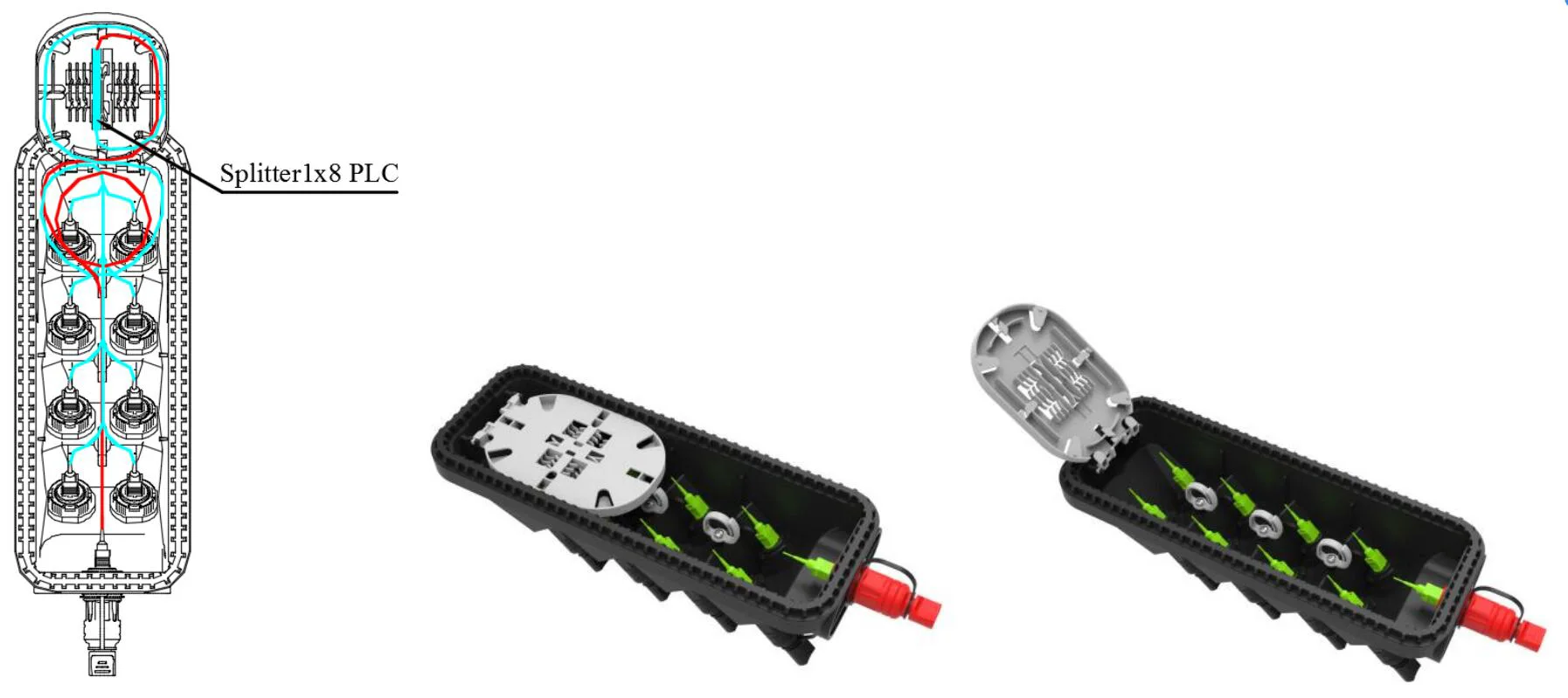

5. داخلہ 1x8 پی ایل سی اسپلٹر سے لیس ہے۔
6. تنصیب کا طریقہ: قطب ماونٹڈ ، ایریل ماونٹڈ ، دیوار ماونٹڈ۔
3.1 مکینیکل وضاحتیں
| آئٹم | وضاحتیں | تبصرہ |
| رہائش کا مواد | ترمیم شدہ پی پی پلاسٹک | |
| داخلی اجزاء کا مواد | پی سی+اے بی ایس/اے بی ایس | |
| دھات کے لوازمات کا مواد | اعلی معیار کے سٹینلیس سٹیل | |

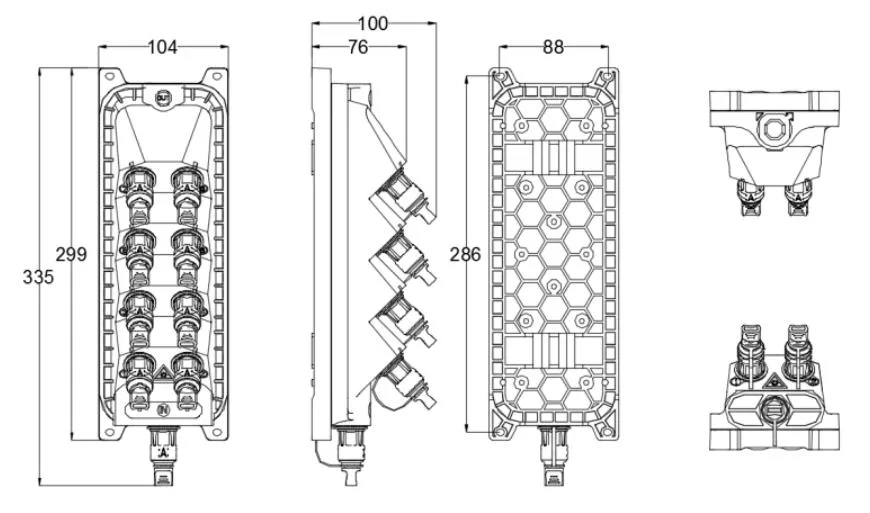

| بیرونی جہت (ملی میٹر) | 299*104*76 ملی میٹر | اڈاپٹر کو چھوڑ کر |
| رنگ | سیاہ | |
| انسٹالیشن ہول پوزیشن (ایم ایم) | 286*88 | |
| پری کنیکٹورائزڈ اڈیپٹر کی تعداد | 9 | 1 سرخ ، 8 سیاہ |
| splitter | 1x8 پی ایل سی اسپلٹر | |
| آئی پی گریڈ | IP68 | |
| آتشزدگی | UL94-HB | اسے ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جاسکتا ہے۔ |
| غیر جانبدار نمک سپرے ٹیسٹ (این ایس ایس) | 48h |
اہم آپٹیکل پیرامیٹرز
| splitter | (db) | RL (DB) | (db) | ٹیسٹ کا طریقہ | |
| splitter | تقسیم خانہ | ||||
|
pigtail-sc/apc-00-sm-sx (1c1f) -od0.9mm-pvc-g657a2-کیبل رنگ (پہلے سے طے شدہ) -Indor-ROHS-1.5M |
pigtail | .30.3 | ≥55db | .50.5 |
il: IEC61300-3-4 طریقہ b RL: IEC61300-3-6 طریقہ 1 |
| 1x2 پی ایل سی اسپلٹر ، ایس سی اے پی سی کنیکٹر کے ساتھ |
1*2 plc | .04.0 | ≥55db | .24.2 | |
|
1x4 پی ایل سی اسپلٹر ، ایس سی اے پی سی کنیکٹر کے ساتھ |
1*4 plc | .47.4 | ≥55db | .67.6 | |
|
1x8 پی ایل سی اسپلٹر ، ایس سی اے پی سی کنیکٹر کے ساتھ |
1*8 plc | ≤10.5 | ≥55db | ≤10.7 | |
مندرجہ بالا جدول میں دکھائے گئے آپٹیکل پیرامیٹرز پہلے سے طے شدہ اقدار ہیں ، اور تقاضوں کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے۔
5.1 پروڈکٹ کیبل کے طریقے:

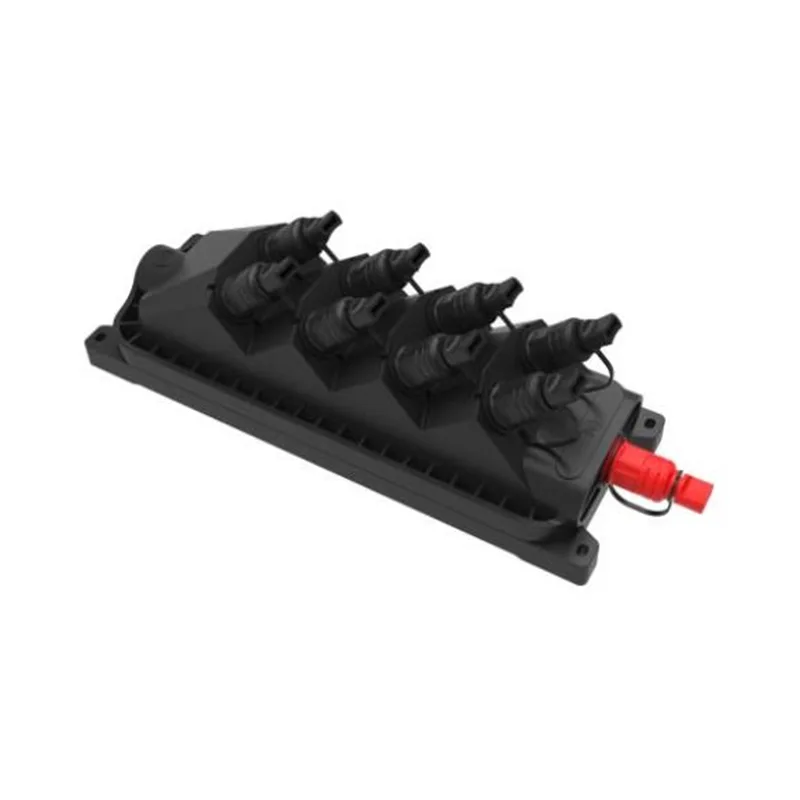

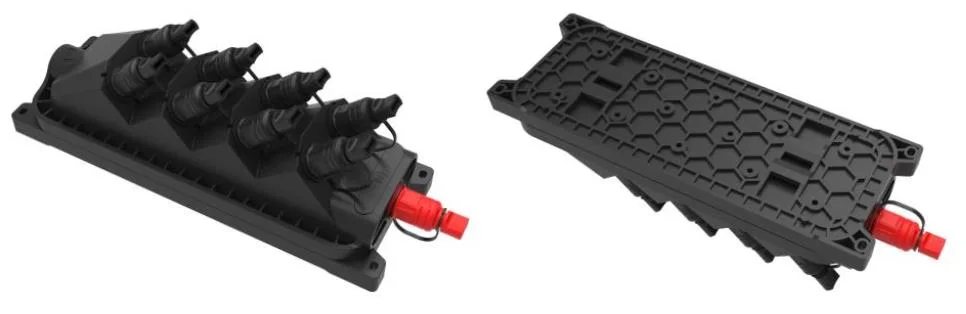

GFS-008-030C پروڈکٹ تصویر
یہ پروڈکٹ ROHS ماحولیاتی تحفظ کی ہدایت کے مطابق ہے ، اور سیسہ ، کیڈیمیم ، پارا ، ہیکساویلینٹ کرومیم ، پولی برمینیٹڈ بائفنائل (PBB) (PBB) (PBB) اور پولی برمینیٹڈ ڈفینیل ایتھر (PBDE) کے مواد کی حد سے تجاوز نہیں ہے۔
7.1. وال ماونٹڈ انسٹالیشن
ٹیبل 1 میں سائز کی بنیاد پر دیوار میں 4 سوراخ ڈرل کریں ، توسیع بولٹ φ8*40 رکھیں ، باکس کو سوراخوں سے ملنے کے لئے رکھیں اور باندھنے کے لئے بولٹ کا استعمال کریں۔

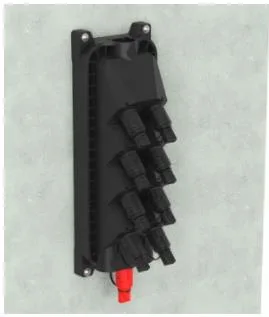

دیوار لگائی گئی تنصیب
7.2. قطب ماونٹڈ انسٹالیشن
قطب کی انگوٹھی کا 1 سیٹ ٹیلی کام قطب پر طے کریں

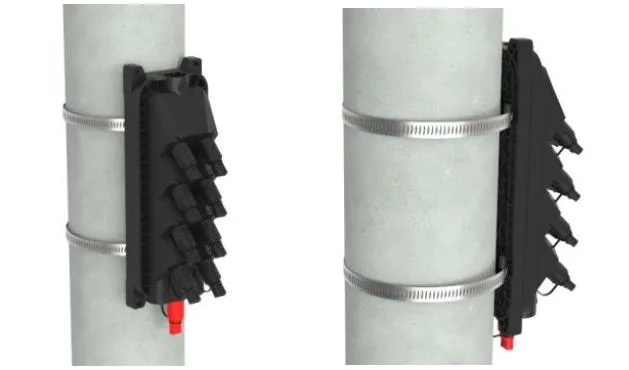

قطب نصب تنصیب
7.3. اوور ہیڈ ڈھانچہ
تار پر لٹکے ہوئے اوور ہیڈ کے چیسیس پر نصب دو باندھیں ، اور پھر بولڈ ہوجائیں ، کیس گرنے سے روکیں۔

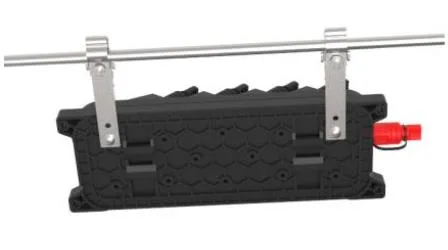

اوور ہیڈ ڈھانچہ
8.1 پہلے سے منسلک اڈاپٹر - A （E）
fiber فائبر کنیکٹر کے تیر والے حصے کو گھڑی کی سمت گھمائیں اور دھول کی ٹوپی نکالیں۔
fiber فائبر کنیکٹر کا تیر والا حصہ اوپر ہے ، ساکٹ میں فائبر کنیکٹر داخل کریں اور پھر تیر کو گھمائیں حصہ گھڑی کی سمت۔
8.2 پہلے سے منسلک اڈاپٹر - B （XL）
tury اس کے نتیجے میں ڈھیلے حصوں کے ذریعے ایس سی آپٹیکل فائبر کنیکٹر پلگ داخل کریں ، اور پھر اسے اڈاپٹر میں پلگ ان کریں۔
X XL پری پری منسلک اڈاپٹر میان کو پلاسٹک کی کلید کے ساتھ اڈاپٹر پر انسٹال کریں۔
sp اسنیپ موسم بہار کا پلگ میان میں داخل کریں۔
cable کیبل کلیمپ انسٹال ہوگا اور لائن پلگ کے قریب ہوگی۔
ch میان گھڑی کی سمت پر چمڑے کی کیبل کلیمپ سیٹ کیپ کو سکرو
8.3 پہلے سے منسلک اڈاپٹر - سی
dist دھول کی ٹوپی کو ہٹانے کے لئے تیر کی سمت میں آپٹیکل فائبر پریفرمیڈ پلگ پر سلائیڈنگ رنگ کو دبائیں۔ تیر کی سمت میں اڈاپٹر پر دھول کیپ نکالنے کے لئے بٹن دبائیں۔
ad اڈاپٹر بکسوا کے ساتھ پہلے سے تیار پلگ کے جسم کو سیدھ کریں جب تک کہ اسے باندھ نہ جائے۔ ایک ہی طرح سے دو دھول کے احاطے کو مربوط کریں۔
belined انسٹال شدہ تیار شدہ پلگ بکل کو جاری کرنے کے لئے سلائیڈنگ رنگ کو دھکا دیتا ہے ، اور پھر اسے الگ کرنے کے لئے مرکزی جسم کو پیچھے کی طرف کھینچتا ہے۔
8.4 پہلے سے منسلک اڈاپٹر - ڈی
pre پری منسلک پلگ اینٹی گھڑی کی سمت کو موڑ دیں اور تیر کی سمت میں پہلے سے منسلک پلگ اور دھول کا احاطہ کھولیں۔
pre پری منسلک پلگ ڈی اور پری منسلک اڈاپٹر ڈی کو تیر کی سمت میں جوڑیں ، اور اسے ٹھیک کرنے کے لئے پلگ گھڑی کی سمت گھومائیں۔
8.5 پہلے سے منسلک اڈاپٹر - E (A)
pre پری منسلک پلگ اینٹی گھڑی کی سمت کو موڑ دیں اور تیر کی سمت میں پری منسلک پلگ اور دھول کا احاطہ کھولیں
pre پری منسلک پلگ ای اور پری منسلک اڈاپٹر ای کو تیر کی سمت میں جوڑیں ، اور اسے ٹھیک کرنے کے لئے پلگ گھڑی کی سمت گھومائیں۔
8.6 پہلے سے منسلک اڈاپٹر -f
tury اس کے نتیجے میں ڈھیلے حصوں کے ذریعے ایس سی آپٹیکل فائبر کنیکٹر پلگ داخل کریں ، اور پھر اسے اڈاپٹر میں پلگ ان کریں۔
X XL پری پری منسلک اڈاپٹر میان کو پلاسٹک کی کلید کے ساتھ اڈاپٹر پر انسٹال کریں۔
sp اسنیپ موسم بہار کا پلگ میان میں داخل کریں۔
cable کیبل کلیمپ انسٹال ہوگا اور لائن پلگ کے قریب ہوگی۔
ch میان گھڑی کی سمت پر چمڑے کی کیبل کلیمپ سیٹ کیپ کو سکرو کریں۔
8.7 پہلے سے منسلک اڈاپٹر - جی
8.8 پہلے سے منسلک اڈاپٹر-H-1
8.9 پہلے سے منسلک اڈاپٹر-J-1
| آئٹم | مواد | سائز (ملی میٹر) | مقدار | مجموعی وزن (کلوگرام) |
| آزاد پروڈکٹ پیکیجنگ | کارٹن | 345*115*110 | 1 | 0.7 |
| بیرونی پیکیجنگ کارٹن | کارٹن | 485*365*575 | 20 | 15 |
| نوٹ: پیکیجنگ صرف حوالہ کے لئے ہے ، اور مختلف تشکیلات مختلف سائز اور وزن کے مطابق ہیں | ||||
