بغیر پائلٹ فضائی گاڑی فائبر آپٹک کو کیسے انسٹال کریں؟

تنصیب کے احتیاطی تدابیر

1. فائبر آپٹک ڈسک کی تنصیب ، فائبر آپٹک ڈسک آؤٹ لیٹ نوزل ​​پروپیلر سے جہاں تک ممکن ہو دور ہونا چاہئے ، لیکن ہوائی جہاز کی کشش ثقل پر اضافی توجہ دینے کے لئے۔ ہوائی جہاز کی کشش ثقل کے مرکز پر اضافی توجہ دی جانی چاہئے۔

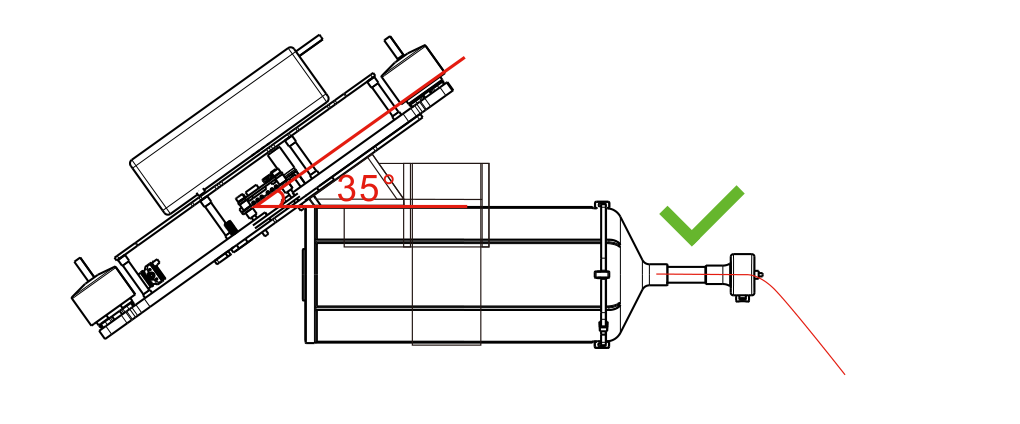

1. فائبر آپٹک ڈسک کی تنصیب طیارے کے جھکاؤ والے زاویہ پر مبنی ہونی چاہئے ، بڑھتے ہوئے بریکٹ کو کسی خاص زاویہ کے لئے مخصوص کیا جانا چاہئے (جیسا کہ اعداد و شمار میں دکھایا گیا ہے)۔ تنصیب بڑھتے ہوئے زاویہ جھکاؤ والے زاویہ کے قریب ہونا چاہئے ، تاکہ فائبر آپٹک ڈسک آؤٹ لیٹ زاویہ افقی ہو۔

1. فائبر آپٹک سمیٹنے میں خصوصی گلو استعمال ہوتا ہے ، پہلے 200 میٹر فاصلہ گلو ایپلی کیشن ایریا ہے ، اس علاقے میں طیارے کی پرواز کی رفتار 0.5 میل فی گھنٹہ کی مستقل رفتار سے کنٹرول کی جانی چاہئے۔ گلو کے علاقے میں تیز رفتار پرواز سے بچنے کے لئے طیارے کی پرواز کی رفتار 30 کلومیٹر فی گھنٹہ یا 8m/s کے اندر کنٹرول کی جانی چاہئے۔

آپٹیکل ڈسک کو استعمال کرنے سے پہلے تیاری

1. آپٹیکل فائبر ڈسک کو استعمال کرنے سے پہلے ٹرانسپورٹیشن پروٹیکشن ٹائی اور 4 پروٹیکشن سنیپ کو ہٹانا یقینی بنائیں۔
2. (نوٹ: براہ راست فائبر سے بکسوا نہ لیں۔)
3. حفاظتی شیل کا آپٹیکل فائبر ڈسک آؤٹ لیٹ ایف سی فائبر آپٹک پورٹ استعمال کرنے سے پہلے ، آپٹیکل فائبر کو ماڈیول کے زمینی سرے میں کھینچیں۔

گراؤنڈ سائیڈ وائرلیس کنکشن

1. اسکائی ٹرمینل سے SH1.0 کیبل کو فلائٹ کنٹرولر سے مربوط کریں جیسا کہ آریھ "گراؤنڈ ٹرمینل کنکشن موڈ 1 (وائرلیس)" میں دکھایا گیا ہے۔
2. گراؤنڈ SH1.0 لائن کو وصول کنندہ اور نقشہ ٹرانسمیٹر سے مربوط کریں۔
3. اسکائی اینڈ اور فائبر آپٹک ڈسک کو ٹھیک کریں ، الجھن کے حادثے سے بچنے کے لئے متحدہ عرب امارات کے پروپیلر سے جہاں تک ممکن ہو فائبر آپٹک نوزل ​​پر دھیان دیں۔

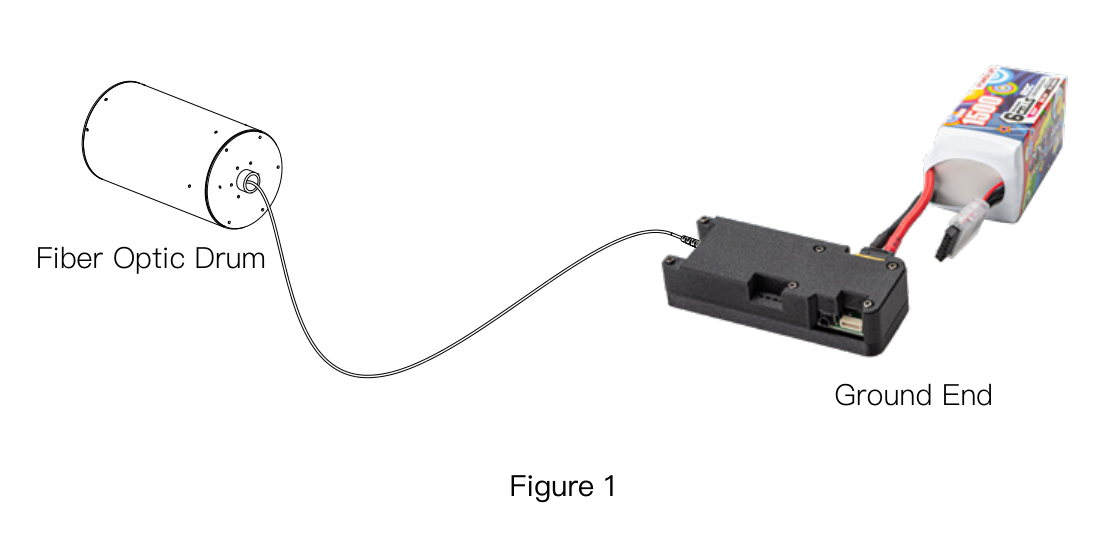

4. فائبر آپٹک کنٹرول کو مربوط کریں ، فائبر آپٹک ڈسک کے دونوں سروں پر ایف سی بندرگاہوں کو اسکائی اینڈ پر ایف سی پورٹ اور گراؤنڈ اینڈ پر ایف سی پورٹ سے مربوط کریں ، اور نوٹ کریں کہ نوزل ​​کا اختتام زمینی سرے پر ایف سی پورٹ سے منسلک ہے۔

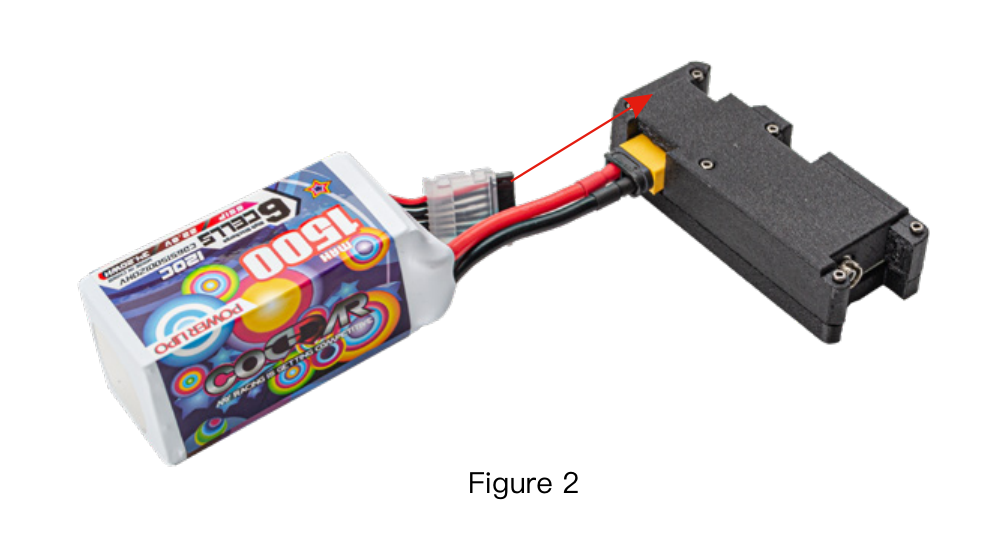

5. گراؤنڈ اینڈ کنیکٹر میں لتیم بیٹری کو مکمل طور پر چارج کرنے کے بعد گراؤنڈ اینڈ کنیکٹر میں داخل کریں۔ (جیسا کہ شکل 2)

احتیاطی تدابیر

1. ان پٹ وولٹیج 11.1-26V محفوظ حد کے اندر ہے ، براہ کرم حد سے زیادہ یا حد سے زیادہ نہ گریں ، مثبت اور منفی قطبوں کو الٹ نہ کریں۔
2. آپٹیکل فائبر فولڈنگ دائرے کو نہ بنائیں ، تاکہ تیز اشیاء کے ذریعہ کاٹنے سے بچیں اور فائبر ٹوٹ پھوٹ کا باعث بنے۔
3. فائبر آپٹک کنیکٹرز اور ایف سی انٹرفیس کے تحفظ پر دھیان دیں ، دھول اور تیل اور پانی سے بچیں ، انٹرفیس کے تحفظ کے احاطہ کو اچھی طرح سے مڑ کر بچائیں۔
4. ٹھنڈی ، خشک اور ہلکے پروف والے علاقے میں اسٹور کریں۔
5. فائبر آپٹک ڈسک صحت سے متعلق ڈھانچہ ، آہستہ سے لیں اور ڈالیں ، عمودی اسٹوریج۔
