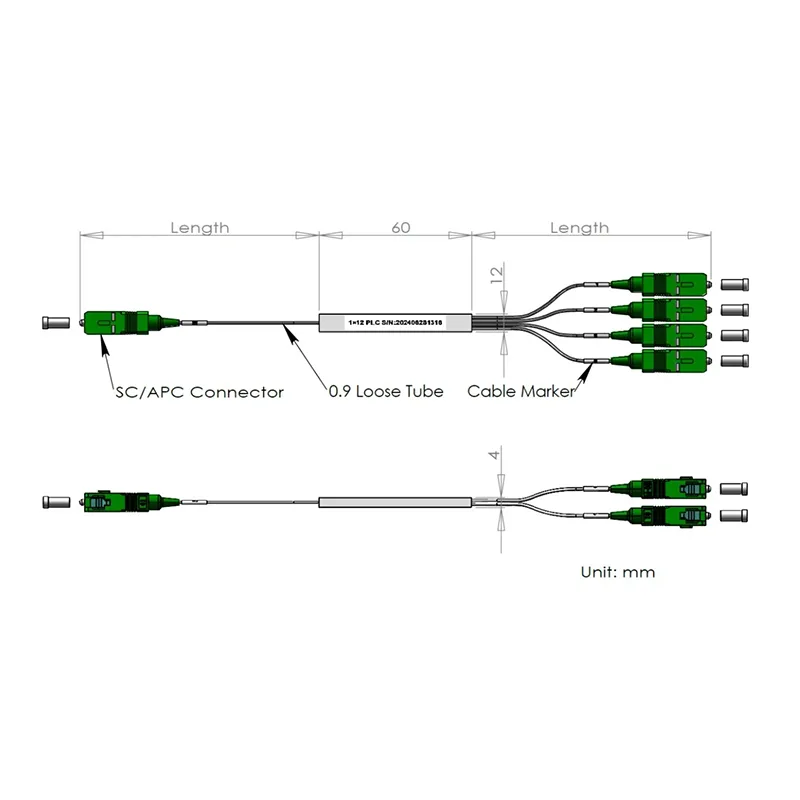

1x12/1 × 24 پی ایل سی اسپلٹر اسٹیل ٹیوب پیکیج 60x12x4 اور 80x20x4mm ، 900μm ڈھیلے ٹیوب 1.0+0.1/-0m ، ایس سی/اے پی سی کنیکٹر کے ساتھ۔
| پیرامیٹرز | علامت | وضاحتیں | یونٹ | |
| چینل نمبر | CH | 1 × 12 | 1 × 24 | |
| آپریشن طول موج | 1260 ~ 1650 | nm | ||
| ٹیسٹ طول موج | 1310/1550 | nm | ||
| ورنکرم تناسب | 8.333 ٪ | 4.166 ٪ | % | |
| اندراج کا نقصان 1 | il | .512.5 | ≤16.0 | ڈی بی |
| یکسانیت | uni | .1.2 | .61.6 | ڈی بی |
| پولرائزیشن پر منحصر نقصان | PDL | .30.35 | .0.40 | ڈی بی |
| واپسی کا نقصان | rl | ≥55 | ڈی بی | |
| ہدایت 2 | dir | ≥55 | ڈی بی | |
| ان پٹ آپٹک پاور | P | 100 | میگاواٹ | |
| فائبر کی قسم | ITU-T G657 A1 فائبر | |||
| پگٹیل کی قسم | تمام بندرگاہ ： سفید 900μm ڈھیلا ٹیوب | |||
| ان پٹ لمبائی | 1.0 +0.1/-0 | m | ||
| پیداوار کی لمبائی | 1.0 +0.1/-0 | m | ||
| کنیکٹر | تمام پورٹ ： ایس سی/اے پی سی | |||
| کیبل مارک | 1x12 PLC ： 1、2 میں…… 11 、 12 1x24 PLC ： 1、2 میں…… 23 、 24 |
|||
| پیکیج طول و عرض (l) × (w) × (h) | پی کے جی | 1x12 PLC ： 60x12x4 1x24 PLC ： 80x20x6 |
ملی میٹر | |
| آپریشن کا درجہ حرارت | اوپر | -40 ~ +85 | ℃ | |
| اسٹوریج کا درجہ حرارت | tst | -40 ~ +85 | ℃ | |
*نوٹ: 1۔ اندراج کے تمام نقصان کی اقدار میں کنیکٹر کا نقصان شامل ہے۔

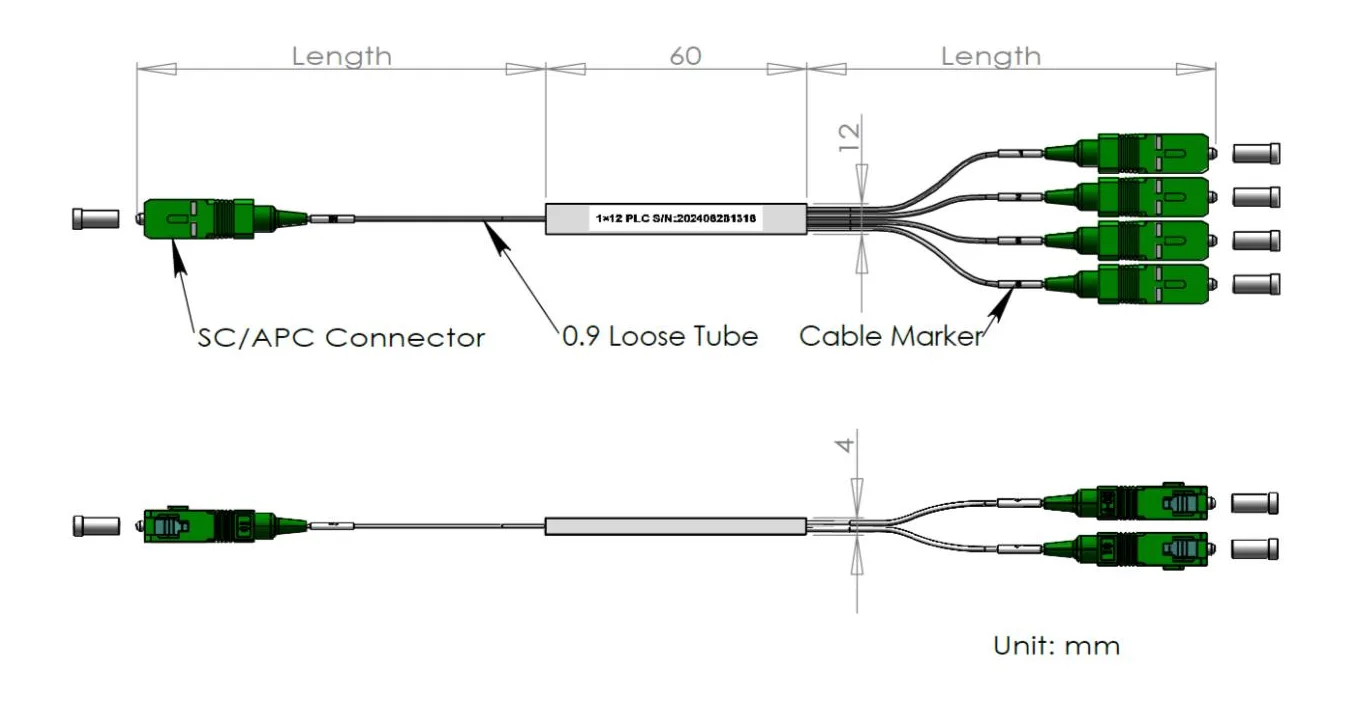

1x12 پی ایل سی اسپلٹر

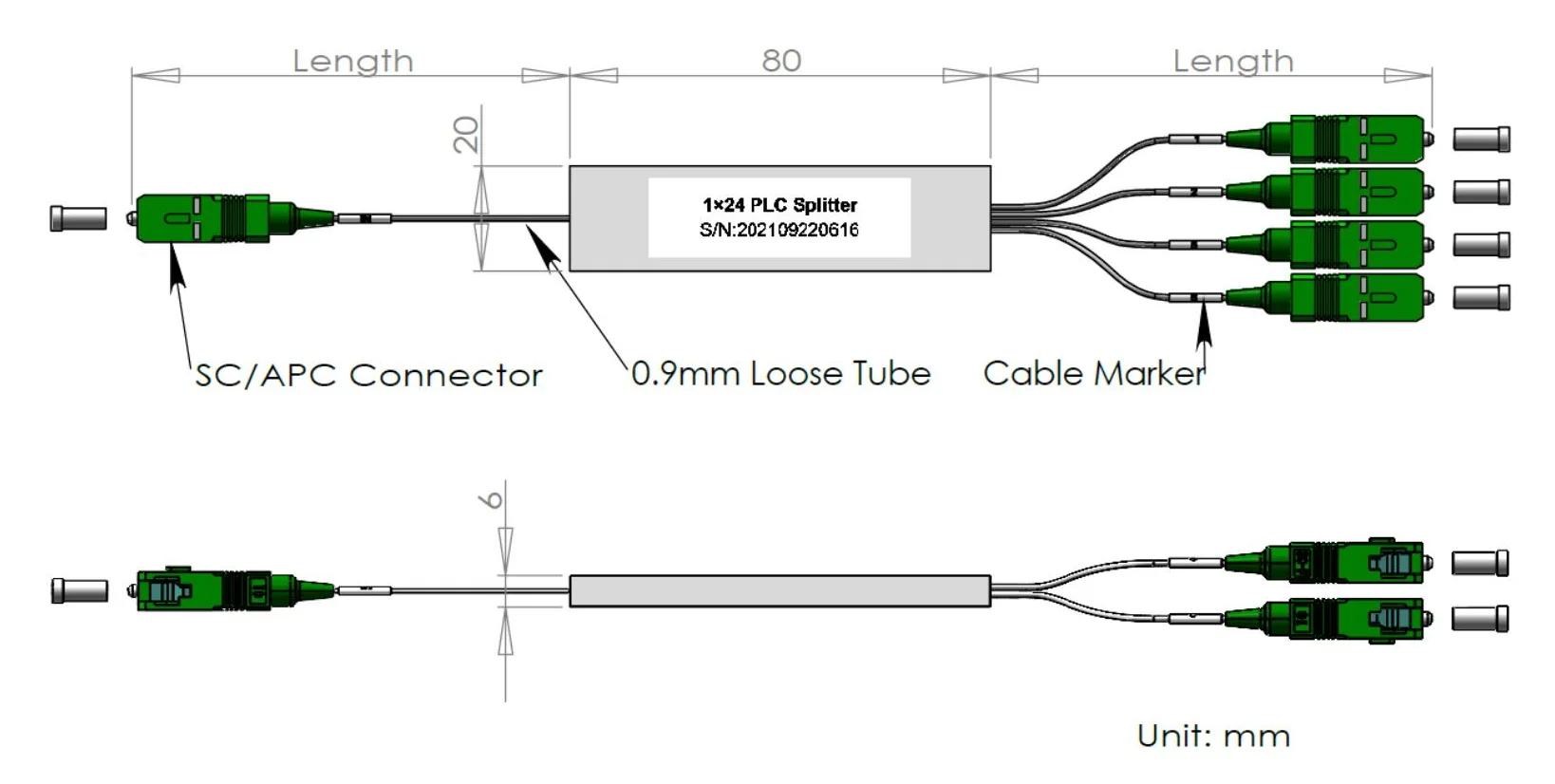

1x24 پی ایل سی اسپلٹر
1. پیکیجنگ میں شامل کرنے کے لئے عین مطابق اقدار کے ساتھ ٹیسٹ کی رپورٹ۔
مثال کی رپورٹ: 1x12 منی 0.9 ملی میٹر پی ایل سی اسپلٹر ڈیٹا شیٹ
| آپریٹنگ طول موج (NM) | 1260-1650 | معائنہ شدہ تاریخ | 2024/11/30 |
| P/N: | 1x12-0.9-in 1.0M-OUT 1.0M-SCAPC | گناہ: | 21113000001 |
| فائبر کی قسم | G657A2 | فائبر کی لمبائی (ایم) | in≥1.0m/آؤٹ> 1.0m |
| کنیکٹر کی قسم | SCIAPC | پیکیج طول و عرض (ملی میٹر) | 60x12x4 |
| اسٹوریج کا درجہ حرارت | -40 ~+85 ℃ | آپریٹنگ درجہ حرارت | -40 ~+85 ℃ |
| ltem | (db) | PDL (DB) | RL (DB) | |||
| طول موج (این ایم) | @1310 | @1550 | @1310 | @1550 | @1310 | @1550 |
| شکایت | میکس .12.50 | میکس .0.35 | ≥55 | |||
| پورٹ 1 | 12.43 | 12.38 | 0.14 | 0.07 | پاس | پاس |
| پورٹ 2 | 12.24 | 12.35 | 0.16 | 0.06 | پاس | پاس |
| پورٹ 3 | 12.22 | 12.20 | 0.12 | 0.07 | پاس | پاس |
| پورٹ 4 | 12.30 | 12.24 | 0.04 | 0.04 | پاس | پاس |
| پورٹ 5 | 12.24 | 12.25 | 0.11 | 0.05 | پاس | پاس |
| پورٹ 6 | 12.35 | 12.29 | 0.11 | 0.01 | پاس | پاس |
| پورٹ 7 | 12.42 | 12.44 | 0.21 | 0.11 | پاس | پاس |
| پورٹ 8 | 12.23 | 12.18 | 0.11 | 0.01 | پاس | پاس |
| پورٹ 9 | 12.27 | 12.19 | 0.21 | 0.10 | پاس | پاس |
| پورٹ 10 | 12.38 | 12.17 | 0.02 | 0.04 | پاس | پاس |
| پورٹ 11 | 12.29 | 12.21 | 0.11 | 0.06 | پاس | پاس |
| پورٹ 12 | 12.42 | 12.27 | 0.08 | 0.07 | پاس | پاس |
| ان پٹ | نا | نا | ||||
| زیادہ سے زیادہ | 12.43 | 12.44 | 0.21 | 0.11 | n/a | |
| منٹ | 12.22 | 12.18 | 0.04 | 0.01 | n/a | |
| اوسط | 12.30 | 12.29 | 0.13 | 0.05 | نا | |
| یکسانیت (≤0.8db) | 0.21 | 0.27 | ہدایت (DB) | > 55 | ||
