1.1 تفصیل
اس سامان کو ڈراپ کیبل کے لئے ختم ہونے والے نقطہ کے طور پر استعمال کیا جاتا ہے تاکہ FTTX مواصلات نیٹ ورک سسٹم میں اپارٹمنٹ کے ONU اندرونی سے رابطہ قائم کیا جاسکے۔ فائبر سپلائینگ اس باکس میں کی جاسکتی ہے ، اور اس دوران یہ ایف ٹی ٹی ایکس نیٹ ورک کی عمارت کو ٹھوس تحفظ اور انتظام فراہم کرتا ہے۔
| پیداوار کی قسم | درجہ بندی |
| GFS-1F | فائبر آپٹک کیبل تک رسائی ٹرمینل پینل |

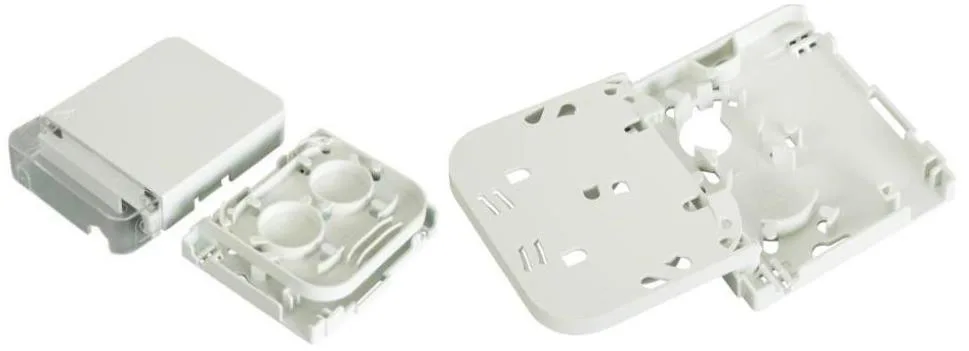

GFS-1F کی ظاہری شکل
1.2 معیارات کی تعمیل کریں
پیش کردہ پروڈکشن کو مندرجہ ذیل معیارات کے مطابق ڈیزائن ، تیار اور تجربہ کیا گیا ہے۔
| IEC61300-2 | فائبر آپٹک انٹرکنیکٹنگ ڈیوائسز اور غیر فعال اجزاء - بنیادی ٹیسٹ اور پیمائش کے طریقہ کار |
| IEC60068-2 | برقی اور الیکٹرانک مصنوعات کے لئے ماحولیاتی جانچ کے بنیادی طریقہ کار |
1.3 درخواستوں کا ماحول
| آئٹم | قیمت |
| آپریشن کا درجہ حرارت | -40 ºC ～+60 ºC |
| تنصیب کا درجہ حرارت | -5 ºC ～+40 ºC |
| اسٹوریج کا درجہ حرارت | -45ºC ～+65 ºC |
1. خاندانی کام کے علاقے کے لئے استعمال کیا جاتا ہے ، سنگل یا ڈبل کور فائبر کی رسائی اور آؤٹ پٹ کو مکمل کریں ، فائبر کے موڑنے والے رداس کی ضروریات کو پوری طرح سے پورا کرسکتے ہیں ، اور آپٹیکل فائبر تک رسائی کی حفاظت کرسکتے ہیں ، تاکہ کور کو حفاظتی تحفظ فراہم کیا جاسکے۔
2. آسان تنصیب ، آسان آپریشن اور بحالی۔
3. صارفین کی ضروریات کے مطابق لوگو پرنٹ کیا جاسکتا ہے۔
4. بہترین شدت کے ساتھ ABS+PC اعلی معیار کے انجینئرنگ پلاسٹک مواد سے بنا ہے۔
5. آپ ایس سی اڈاپٹر انسٹال کرسکتے ہیں۔
3.1 مکینیکل وضاحتیں
| آئٹم | وضاحتیں | تبصرہ |
| بیرونی جہت (ملی میٹر) | 115*86*23 | |
| رنگ | سفید | |
| inlet بندرگاہوں کی تعداد | 3 | |
| ان پٹ پورٹ (ایم ایم) کے فائبر کیبل قطر | φ2 ~ φ3 ، 2*3 | |
| صلاحیت (زیادہ سے زیادہ) | 2 کور | |
| آئی پی تحفظ کی سطح | IP20 | |
| آتشزدگی | UL94-HB | اسے ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جاسکتا ہے۔ |

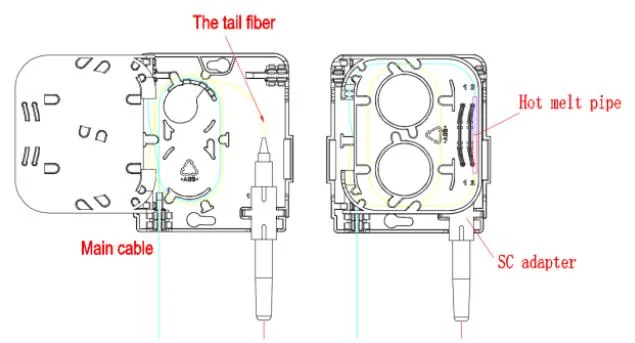

GFS-1F روٹنگ کا نقشہ
3.2 آپٹیکل وضاحتیں
| آئٹم | ٹیسٹ کا طریقہ | تفصیلات |
| اندراج کا نقصان (DB) | IEC61300-3-4-method b | مطلب ≤0.1db ، زیادہ سے زیادہ ≤0.3db |
| واپسی کا نقصان (DB) | IEC61300-3-6-method 1 | APC≥60DB ، UPC≥50DB |
| بے ترتیب کنکشن | IEC61300-3-4 | مطلب ≤0.15db ، زیادہ سے زیادہ ≤0.3db |
| تکرار کی اہلیت | IEC 61300-2-2 500 سائیکل |
ٹیسٹ کے دوران ابتدائی پیمائش کے درمیان فرق اور ایک سائیکل کے بعد ہر پیمائش کے درمیان فرق 0.20 ڈی بی سے کم ہونا چاہئے ، اور اسے 25 صفائی کی حد کے ساتھ ، دوسری صورت میں صاف کرنا چاہئے۔ |

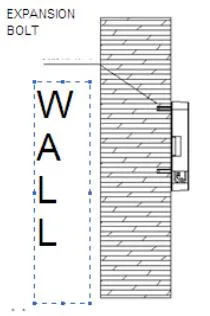

3.3. وال ماونٹڈ انسٹالیشن
ٹیبل 2 میں طول و عرض کے مطابق دیوار میں 2 سوراخ ڈرل کریں ، توسیع پلگ φ6*30 رکھیں ، باکس کو سوراخوں سے ملنے کے لئے رکھیں اور مضبوطی کے لئے پیچ استعمال کریں۔
PIC.5 وال ماونٹڈ انسٹالیشن
4.1 آلات سیکشن
| حصہ کا نام | یونٹ | مقدار | نوٹ |
| پیچ اور ربڑ پلگ | سیٹ | 2 | M4*25 فلپس ہیڈ سکرو ، φ6*30 ربڑ پلگ |
| گرمی سکڑ حفاظتی آستین | پی سی | 1 | l = 45 ملی میٹر |
معیاری ڈبل نالیڈٹ کارٹن ، 520*360*390 ملی میٹر ، 200 کارٹن میں ، تقریبا 19.5 کلوگرام۔
