یونی ٹیوب غیر دھاتی لائٹنگ اینٹی راڈینٹ فائبر آپٹک کیبل

ریشے ، سنگل موڈ یا ملٹی موڈ ، ہائی ماڈیولس پی ای ٹی جی کے ڈھیلے ٹیوب موڈ میں پوزیشن میں ہیں۔ نلیاں پانی سے بچنے والے بھرنے والے کمپاؤنڈ سے بھری ہوئی ہیں۔ ٹیوب کے اوپر ، کیبل کو پانی سے چلنے کے ل water پانی کو مسدود کرنے والا مواد لاگو ہوتا ہے۔ اور فائبر پربلت پلاسٹک (ایف آر پی) باروں کو لپیٹنا۔ یون ٹیوب غیر دھاتی لائٹنگ اینٹی راڈینٹ فائبر آپٹک کیبل پولیٹین (پیئ) میان کے ساتھ مکمل ہوتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

خصوصیات

ضرورت سے زیادہ فائبر کی لمبائی کو کنٹرول کرنا کیبل کو انتہائی مکینیکل اور درجہ حرارت کی کارکردگی فراہم کرتا ہے

اعلی طاقت ڈھیلی ٹیوب جو ہائیڈولیسس مزاحم ہے

خصوصی ٹیوب بھرنے والا کمپاؤنڈ فائبر کے ایک اہم تحفظ کو یقینی بنائے

انتہائی پس منظر کے دباؤ کی مزاحمت اور لچک

ریپنگ ایف آر پی کی ایک پرت نے کیبل کی تناؤ کی طاقت کو یقینی بنایا ، اسے ڈھیلے ٹب سے اچھا تحفظ حاصل ہے

پولی تھیلین کی بیرونی میان میں ایک اعلی UV- مستحکم صلاحیت ہے

مکمل طور پر ڈائی الیکٹرک کیبل ، تنصیب اور آپریشن گراؤنڈنگ کے دوران ، کسی بھی الیکٹرانک اثر و رسوخ یا کیبل کو ختم کرتا ہے

معیارات

Gyqfxty کیبل معیاری YD/T 769-2010 کے ساتھ ساتھ IEC 60794-1 کی بھی تعمیل کرتا ہے۔

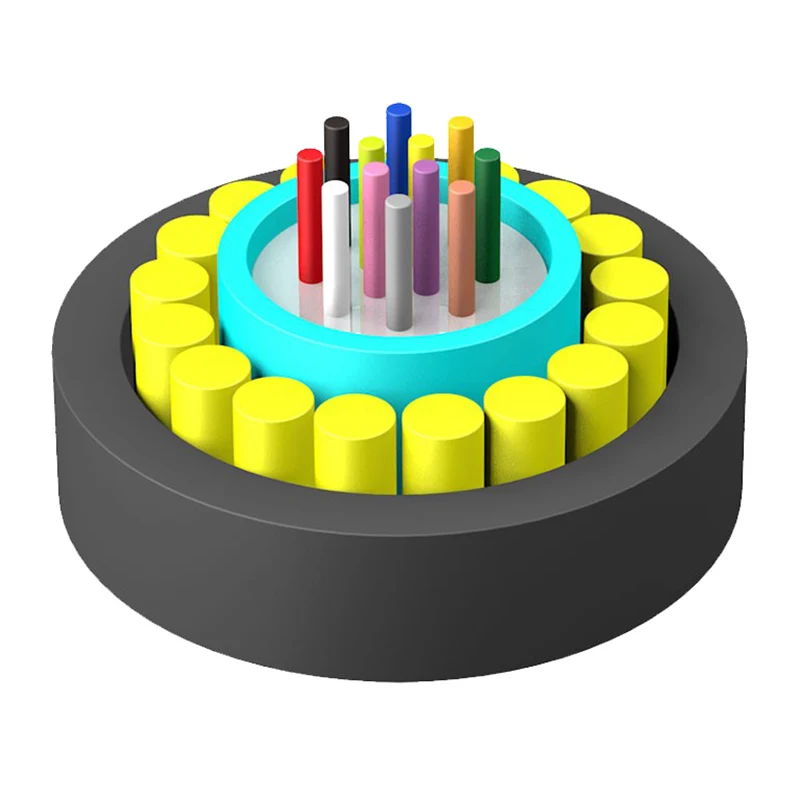

ڈھانچہ ڈرائنگ

1.fibre

2. لوز ٹیوب

3.frp

4. ٹیوب بھرنے والا مواد

5. قابل بھرنے والا مواد

6. بیرونی میان

Uni-tube Non-metallic Lighting Anti-rodent Fiber Optic Cable

تکنیکی پیرامیٹرز

کیبل کی قسم (2 ریشوں کی طرف سے اضافہ)	فائبر گنتی	کیبل وزن (ریف) (کلوگرام/کلومیٹر)	تناؤ کی طاقت لمبی/مختصر مدت (n)	کرش مزاحمت لمبی/مختصر مدت (N/100 ملی میٹر)	موڑنے والا رداس جامد/متحرک (ملی میٹر)
gyqfxty-2 ~ 12xn	2 ~ 12	66	600/1500	300/1000	10d/20d
gyqfxty-14 ~ 18xn	14 ~ 18	79
gyqfxty-26 ~ 36xn	26 ~ 36	86

اسٹوریج/آپریٹنگ درجہ حرارت: -40 ℃ -+70 ℃

آپٹیکل خصوصیات

فائبر کی قسم	توجہ (+20 ℃)				بینڈوتھ		عددی یپرچر	کیبل کٹ آف طول موج λCC
فائبر کی قسم	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	عددی یپرچر	کیبل کٹ آف طول موج λCC
G.652	---	---	.0.36db/کلومیٹر	.0.22db/کلومیٹر	---	---	---	≤1260nm
G.655	---	---	.0.40db/کلومیٹر	.0.23db/کلومیٹر	---	---	---	≤1450nm
50/125µm	.33.3db/کلومیٹر	.1.2db/کلومیٹر	---	---	≥500MHz · کلومیٹر	≥500MHz · کلومیٹر	پہلے ہی 0.200 ± 0.015	---
62.5/125µm	.53.5 ڈی بی/کلومیٹر	.1.2db/کلومیٹر	---	---	≥200MHz · کلومیٹر	≥500MHz · کلومیٹر	پہلے ہی 0.275 ± 0.015	---

نوٹ:

a. لاحقہ XN فائبر کی قسم کی نشاندہی کرتا ہے

بی۔ رنگ اور ٹیوب کے رنگین انتظامات رنگین شناخت کی میز میں متعین کیے گئے ہیں

c کیبل ریل کو اچھی حالت میں رکھنے کے لئے یونی ٹیوب غیر دھاتی لائٹنگ اینٹی راڈینٹ فائبر آپٹک کیبل 6 ماہ سے زیادہ بیرونی ماحول میں ذخیرہ نہیں کرنا چاہئے۔
