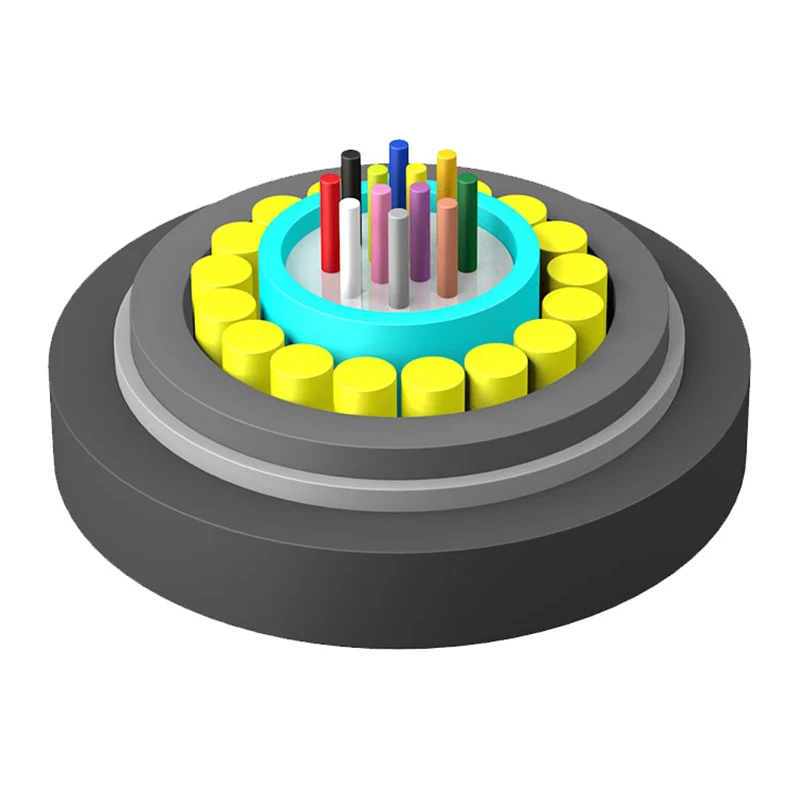

یونی ٹیوب نان میٹالک 73 شیتھ لائٹ ویٹ لائٹنگ اینٹی روڈینٹ فائبر آپٹک کیبل Orientalfiber سے سنگل موڈ یا ملٹی موڈ آپٹیکل ریشوں کو ایک ہائی ماڈیولس پولیسٹر لوز ٹیوب میں ضم کرتی ہے جو پانی کو روکنے والے کمپاؤنڈ سے بھری ہوئی ہے۔ ڈھیلی ٹیوب کو FRP سلاخوں سے مضبوط کیا جاتا ہے اور پولی تھیلین کی اندرونی اور بیرونی چادروں سے لپیٹا جاتا ہے۔ یہ تعمیر مکینیکل اعتبار، لچک، اور ماحولیاتی عوامل کے خلاف بہترین تحفظ فراہم کرتی ہے، بشمول چوہوں اور UV کی نمائش۔
ہلکے وزن کے ڈیزائن کو مضبوط مکینیکل اور تھرمل خصوصیات کے ساتھ ملا کر، یہ کیبل انڈور اور آؤٹ ڈور دونوں ماحول میں طویل مدتی تنصیبات کو سپورٹ کرتی ہے۔ اس کا چھوٹا قطر اور لچکدار ڈھانچہ معیاری بکتر بند کیبلز کے مقابلے میں اسے سنبھالنا اور تعینات کرنا آسان بناتا ہے۔
مکینیکل اور تھرمل کارکردگی: کیبل پس منظر کے دباؤ، موڑنے، اور درجہ حرارت کے اتار چڑھاو کے تحت سالمیت کو برقرار رکھتی ہے۔
ہائیڈرولیسس مزاحمت اور طاقت: مواد عمر بڑھنے اور کیمیائی انحطاط کے خلاف مزاحمت کرتا ہے، کیبل کی زندگی کو بڑھاتا ہے۔
خصوصی ٹیوب فلنگ کمپاؤنڈ: تناؤ اور پانی کے داخلے سے فائبر کی حفاظت کرتا ہے۔
چوہا پروف ڈیزائن: FRP کمک اور ٹیپ آرمر چوہا کے نقصان کے خطرے کو کم کرتے ہیں، دیکھ بھال کے اخراجات کو کم کرتے ہیں۔
UV اور ماحولیاتی مزاحمت: Polyethylene sheaths UV تابکاری اور سخت بیرونی حالات سے حفاظت کرتی ہیں۔
ہلکا پھلکا اور چھوٹا قطر: تنگ جگہوں پر تنصیب کو آسان بناتا ہے اور سپورٹ ڈھانچے کی ضروریات کو کم کرتا ہے۔
لچکدار تنصیب: نرمی اور لچک نالیوں یا براہ راست دفن شدہ ایپلی کیشنز میں آسان روٹنگ کی اجازت دیتی ہے۔
معیاری تعمیل: YDT 769-2010, IEC 60794-1
فائبر کی قسم: سنگل موڈ یا ملٹی موڈ
میان: پولی تھیلین کی اندرونی اور بیرونی تہیں۔
کمک: FRP ٹیپ کے ساتھ FRP چھڑی
واٹر پروفنگ: واٹر بلاکنگ کمپاؤنڈ، کیبل فلنگ میٹریل، اور واٹر بلاکنگ ٹیپس سے بھری ہوئی ڈھیلی ٹیوب
قطر اور وزن: آسان تنصیب کے لیے کمپیکٹ اور ہلکا پھلکا
درجہ حرارت کی حد: -40 ° C سے +70 ° C آپریشنل
تناؤ کی طاقت: ایف آر پی راڈ ریپنگ کے ذریعہ بڑھایا گیا ہے۔
|
کیبل کی قسم (2 ریشوں کا اضافہ) |
فائبر کا شمار |
کیبل وزن (ریفری) (kg/km) |
تناؤ کی طاقت طویل/مختصر مدت (N) |
مزاحمت کو کچلنا طویل/مختصر مدت (N/100mm) |
موڑنے کا رداس جامد/متحرک (ملی میٹر) |
|
GYQFXTY73-2~12Xn |
2~12 |
97 |
600/1500 |
1000/3000 |
10/20D |
|
GYQFXTY73-12~24Xn |
14~24 |
111 |
|||
|
GYQFXTY73-26~36Xn |
26~36 |
148 |
سٹوریج/آپریٹنگ درجہ حرارت: -40℃-+70℃
|
فائبر کی قسم |
توجہ (+20℃) |
بینڈوڈتھ |
عددی یپرچر |
کیبل کٹ آف ویو لینتھ λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
جی 655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015NA |
--- |
نوٹ:
a لاحقہ Xn فائبر کی قسم کو ظاہر کرتا ہے۔
ب فائبر اور ٹیوب کے رنگ کے انتظامات رنگ کی شناخت کے جدول میں بیان کیے گئے ہیں۔
c کیبل کی ریل کو اچھی حالت میں رکھنے کے لیے یونی ٹیوب نان میٹالک 73 شیتھ لائٹ ویٹ لائٹنگ اینٹی روڈنٹ فائبر آپٹک کیبل کو بیرونی ماحول میں 6 ماہ سے زیادہ ذخیرہ نہیں کرنا چاہیے۔
Orientalfiber Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable ان کے لیے مثالی ہے:
ٹیلی کمیونیکیشن نیٹ ورکس: لمبی دوری اور مقامی ایریا نیٹ ورک فائبر کی تنصیبات۔
صنعتی فرنٹ اینڈ کنکشن: ریل ٹرانزٹ، ہائی ویز، بجلی کے نظام۔
آؤٹ ڈور لائٹنگ اور انفراسٹرکچر: UV، چوہوں اور ماحولیاتی تناؤ کے خلاف اعلی پائیداری۔
براڈکاسٹ اور ریڈیو سسٹمز: ریڈیو اور ٹی وی نیٹ ورکس کے لیے قابل اعتماد سگنل ٹرانسمیشن۔
ہلکا پھلکا ڈیزائن: روایتی بکتر بند کیبلز کے مقابلے میں نقل و حمل اور انسٹال کرنا آسان ہے۔
چوہا مزاحمت: FRP راڈ اور ٹیپ کیبل کور کی حفاظت کرتے ہیں، دیکھ بھال کی ضروریات کو کم کرتے ہیں۔
بہتر واٹر پروفنگ: خصوصی مرکبات اور پانی کو روکنے والی تہیں نمی سے اعلیٰ تحفظ فراہم کرتی ہیں۔
لچکدار تعیناتی: چھوٹا موڑنے والا رداس اور نرمی نالیوں اور تنگ جگہوں کے ذریعے روٹنگ کو آسان بناتی ہے۔
برانڈ کی وشوسنییتا: Orientalfiber ایک چین میں مقیم صنعت کار ہے جس میں چار خصوصی کارخانے ہیں اور عالمی پروجیکٹ کا تجربہ ہے۔
حقیقی دنیا کے کیس کی مثال
ایک حالیہ شہری ریل ٹرانزٹ پروجیکٹ میں، سگنل اور کمیونیکیشن سسٹم کے لیے اورینٹل فائیبر یونی ٹیوب نان میٹالک 73 شیتھ کیبلز کو تعینات کیا گیا تھا۔ ان کے چھوٹے قطر اور ہلکے وزن نے محدود جگہ کے ساتھ سرنگوں کے ساتھ فوری تنصیب کی اجازت دی، جبکہ FRP راڈ اور پانی کو روکنے والے کمپاؤنڈ نے اس بات کو یقینی بنایا کہ ریشے مکینیکل تناؤ اور نمی کے داخلے سے محفوظ رہیں۔
Q1: کیا یہ کیبل انڈور اور آؤٹ ڈور دونوں تنصیبات کے لیے استعمال کی جا سکتی ہے؟
A1: جی ہاں، پولی تھیلین کی بیرونی میان اور چوہا پروف FRP ریپنگ نالیوں، براہ راست دفن شدہ منظرناموں، اور آؤٹ ڈور لائٹنگ سیٹ اپ میں تنصیب کی اجازت دیتی ہے۔
Q2: یہ UV نمائش کے تحت کیسے کام کرتا ہے؟
A2: PE بیرونی میان UV مزاحم ہے، طویل سورج کی روشنی میں بھی مستحکم کارکردگی کو یقینی بناتا ہے۔
Q3: فائبر کی کون سی اقسام کی حمایت کی جاتی ہے؟
A3: نیٹ ورک کی ضروریات کے مطابق سنگل موڈ اور ملٹی موڈ فائبر دونوں کو مربوط کیا جا سکتا ہے۔
Q4: کیا Orientalfiber بین الاقوامی منصوبوں کے لیے ایک قابل اعتماد سپلائر ہے؟
A4: ہاں، Orientalfiber مصنوعات کو ISO9001 اور ISO45001 سرٹیفیکیشنز اور مثبت کلائنٹ کے جائزوں کے ساتھ ملکی اور غیر ملکی ٹیلی کمیونیکیشن پروجیکٹس میں بڑے پیمانے پر استعمال کیا جاتا ہے۔
پروکیورمنٹ آفیسرز اور نیٹ ورک انجینئرز کے لیے، یہ کیبل مکینیکل اعتبار، چوہا تحفظ، واٹر پروفنگ، اور آسان تنصیب کا مجموعہ پیش کرتی ہے، جو اسے درمیانے اور بڑے پیمانے کے نیٹ ورک پروجیکٹس کے لیے ایک عملی انتخاب بناتی ہے۔ Orientalfiber کی جامع مینوفیکچرنگ صلاحیتیں، بشمول چار فیکٹریاں اور فل سپیکٹرم فائبر آپٹک حل، خریداروں کو معیار، ترسیل اور طویل مدتی کارکردگی میں اعتماد فراہم کرتی ہیں۔
