• FTTX سسٹم
• LAN ، WAN اور میٹرو نیٹ ورکس
• ینالاگ/ڈیجیٹل غیر فعال آپٹیکل نیٹ ورک
• CATV نیٹ ورکس
fiber فائبر آپٹک سسٹم میں دیگر ایپلی کیشنز
resure کم اندراج کا نقصان
• کم PDL (پولرائزیشن پر منحصر نقصان)
• کمپیکٹ ڈیزائن
• غیر معمولی وشوسنییتا اور استحکام
• وسیع آپریٹنگ طول موج: 1260 ~ 1650nm
operating وسیع آپریٹنگ درجہ حرارت: -40 ~ 85 ° C.
پلانر لائٹ ویو سرکٹ (پی ایل سی) اسپلٹر آپٹیکل پاور مینجمنٹ ڈیوائس کی ایک قسم ہے جو سنٹرل آفس (سی او) سے آپٹیکل سگنلز کو متعدد بنیادوں پر تقسیم کرنے کے لئے سلکا آپٹیکل ویو گائڈ ٹکنالوجی کا استعمال کرتے ہوئے من گھڑت ہے۔ مقامات اس میں چھوٹے سائز ، اعلی وشوسنییتا ، وسیع آپریٹنگ طول موج کی حد اور اچھے چینل سے چینل یکسانیت کی خصوصیات ہیں۔ یہ آپٹیکل سگنل پاور کو کم لاگت کے طور پر تقسیم کرنے کا احساس کرنے کے لئے پون نیٹ ورکس میں بڑے پیمانے پر استعمال ہوتے ہیں حل.
| پیرامیٹرز | علامت | وضاحتیں | یونٹ | ||
| چینل نمبر | CH | 1 × 2 | 2 × 16 | 2 × 32 | |
| آپریشن طول موج | 1260 ~ 1650 | nm | |||
| ٹیسٹ طول موج | 1310/1550 | nm | |||
| اندراج کا نقصان 1 | il | .24.2 | .414.4 | ≤17.8 | ڈی بی |
| یکسانیت | .60.6 | .51.5 | .81.8 | ڈی بی | |
| پولرائزیشن پر منحصر نقصان | PDL | .20.25 | .30.35 | .30.35 | ڈی بی |
| واپسی کا نقصان | rl | ≥55 | ڈی بی | ||
| ہدایت | dir | ≥55 | ڈی بی | ||
| ان پٹ آپٹک پاور | P | ≤100 | میگاواٹ | ||
| فائبر کی قسم | g657.a1 | ||||
| کنیکٹر | ایس سی/اے پی سی | ||||
| فائبر مارک | آؤٹ پٹ: نیلے/نارنجی/سبز/براؤن/ گرے/سفید/سرخ/سیاہ |
||||
| پیکیج طول و عرض (l) × (w) × (h) | پی کے جی | 482 × 200 × 43.5 | ملی میٹر | ||
| آپریشن کا درجہ حرارت | اوپر | -40 ~ +85 | ℃ | ||
| اسٹوریج کا درجہ حرارت | tst | -40 ~ +85 | ℃ | ||
* نوٹ:
1. کنیکٹر کے بغیر متعین.
2. فی کنیکٹر میں اضافی 0.2db نقصان شامل کریں۔

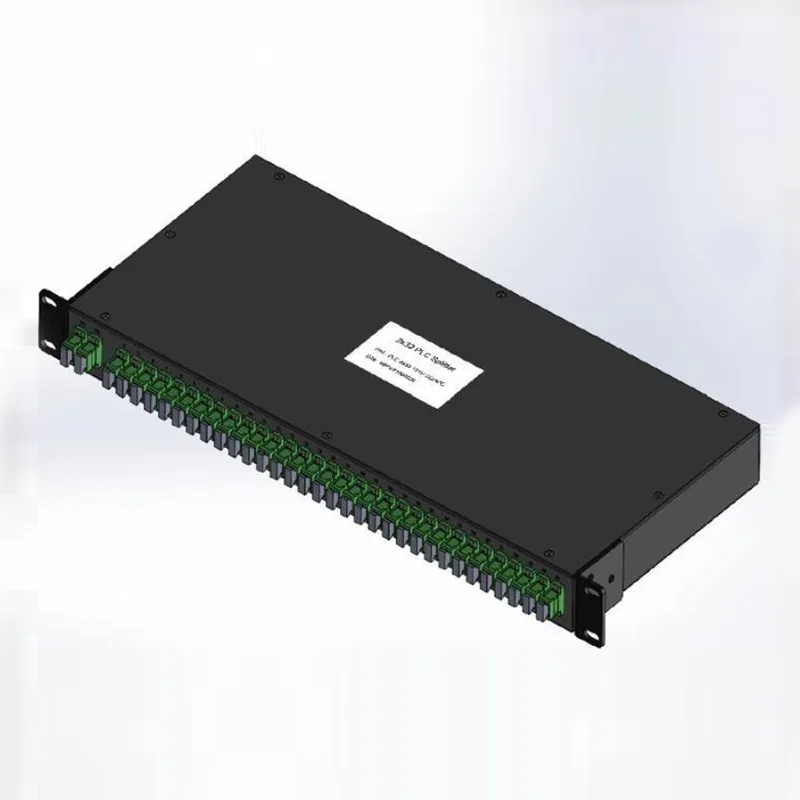

1x2/2x16/2 × 32 PLC اسپلٹٹر تفصیلات (1RU 19 "ریک ماؤنٹ کی قسم)

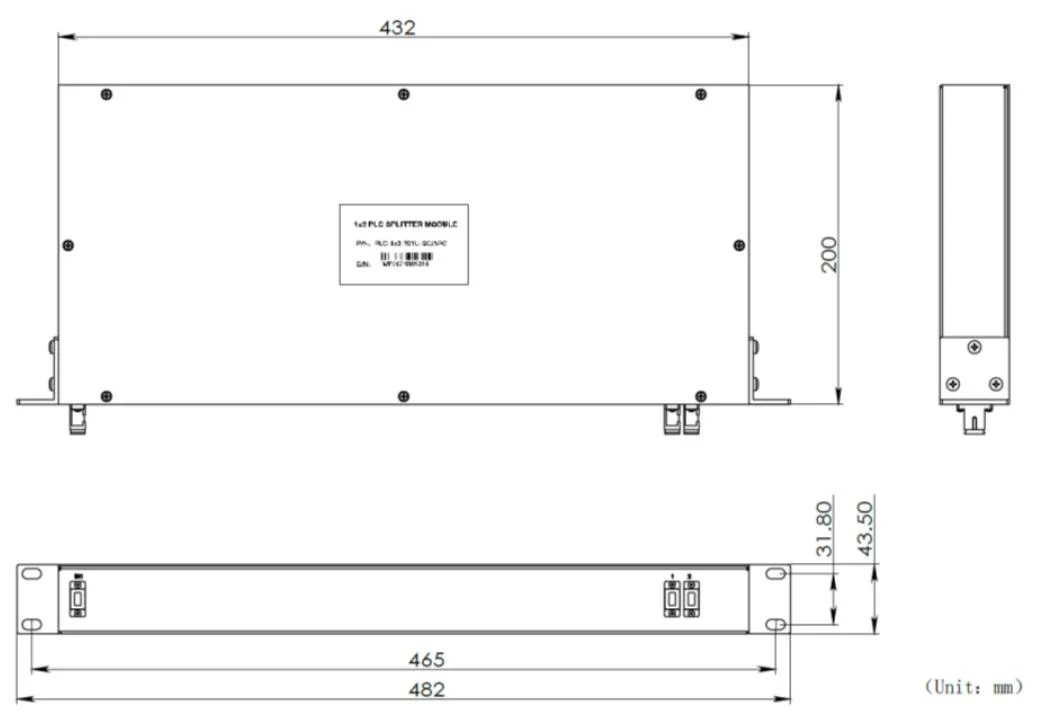

1 × 2 PLC اسپلٹر ماڈیول

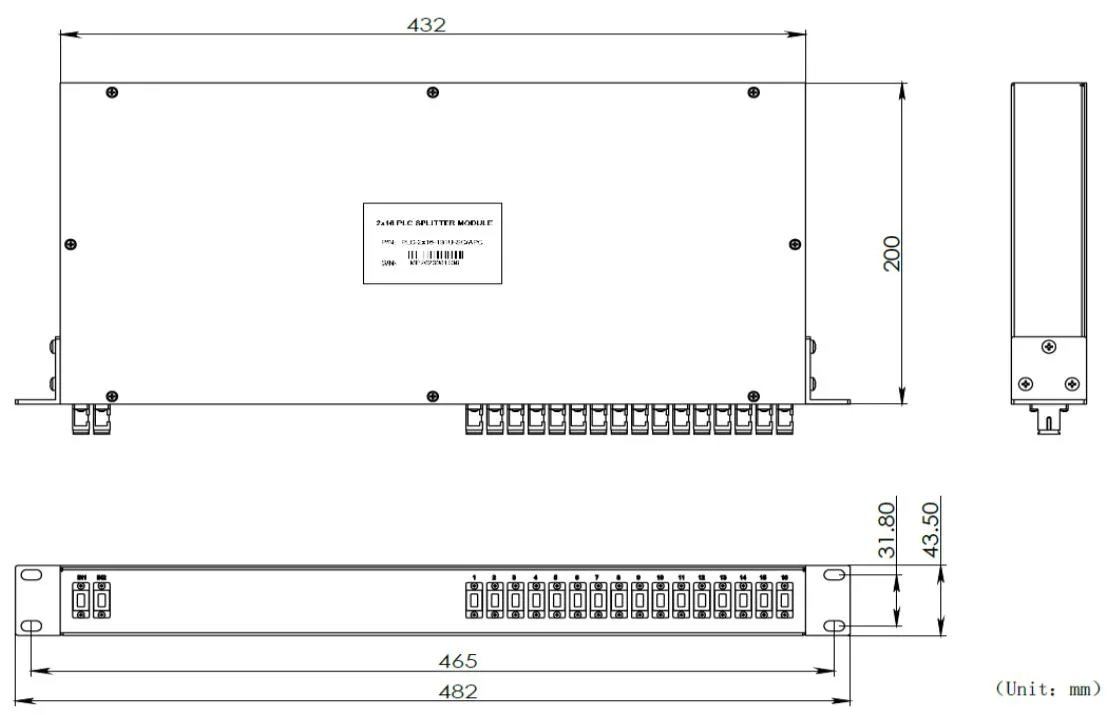

2 × 16 PLC اسپلٹٹر ماڈیول
1x2/2x16/2 × 32 PLC اسپلٹٹر تفصیلات (1RU 19 "ریک ماؤنٹ کی قسم)

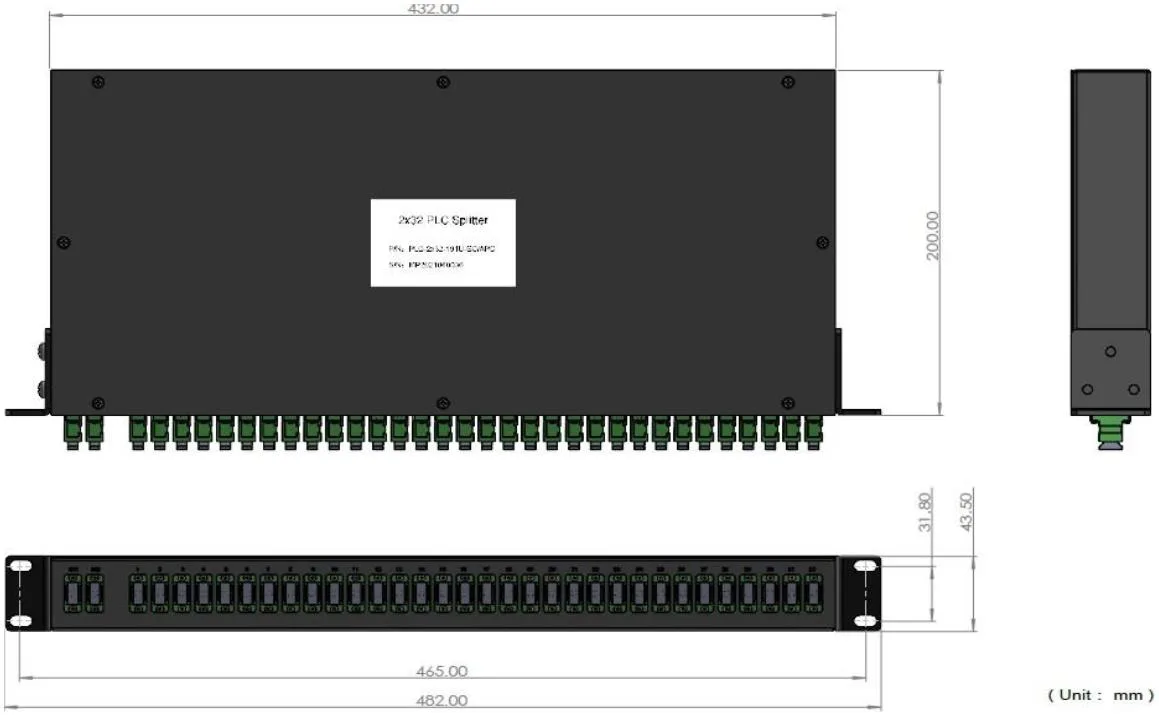

2 × 32 PLC اسپلٹٹر ماڈیول
| plc | PLC قسم | طول موج | باکس کی قسم | فائبر کی قسم | فائبر کی لمبائی | کنیکٹر |
| پی ایل سی اسپلٹر |
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
1 = 1310nm 2 = 1550nm 3 = 1310 اور 1550nm 4 = 1260 ~ 1650nm x = خصوصی |
1 = دھات کی ٹیوب+ننگی فائبر 1 = دھاتی ٹیوب+ڈھیلا ٹیوب 2 = 90x20x10 ABS باکس 3 = 100x80x10 ABS باکس 4 = 120x80x18 ABS باکس 5 = 140x120x20 ABS باکس 6 = دھات کا خانہ 7 = 1ru 19 "ریک ماؤنٹ x = خصوصی |
1 = G652D 2 = G657A1 3 = G657A2 x = خصوصی |
1 = 0.5m 2 = 1 میٹر 3 = 2m 4 = 3 میٹر 5 = اڈاپٹر x = خصوصی |
1 = کوئی نہیں 2 = ایف سی/یو پی سی 3 = ایف سی/اے پی سی 4 = LC/UPC 5 = LC/APC 6 = ایس سی/یو پی سی 7 = ایس سی/اے پی سی x = خصوصی |
