● FTTX/FTTH سسٹم
● ایتھرنیٹ ایپلی کیشنز
● کیٹ وی لنکس
● آپٹیکل سگنل کی تقسیم
● غیر فعال آپٹیکل نیٹ ورک (PON)
● ریڑھ کی ہڈی ، افقی اور رائزر ایپلی کیشنز
● قبل از وقت ڈراپ ٹرمینل بکس
● بیرونی علاقوں ؛ سخت ماحول
ent کم اندراج کا نقصان ، زیادہ واپسی کا نقصان۔
rep تکرار اور تبادلہ خیال میں اچھا۔
● 100 ٪ اندراج ، واپسی کا نقصان ، آخری چہرہ اور۔
● مداخلت کا معائنہ۔
mechanical عمدہ میکانکی برداشت۔
Tel ٹیلکارڈیا GR-326-کور کی تعمیل کرنا۔
your آپٹیکل کیبلنگ کے انتظام میں اعلی کارکردگی اور وشوسنییتا کو یقینی بناتا ہے۔
● تیز اور آسان تنصیب اور تشکیل نو۔
simple آسان ہینڈلنگ ، خصوصی ٹول کی ضرورت نہیں۔
● IP68 واٹر پروف۔
| تعمیرات | یونٹ | وضاحت |
| فائبر گنتی | سمپلیکس | |
| طول موج | nm | 1310/1550 |
| اندراج کا نقصان | ڈی بی | .0.30 |
| واپسی کا نقصان | ڈی بی | ≥60 |
| کنکشن کی قسم | ایس سی/اے پی سی | |
| ferrule | سیرامک | |
| کنکشن سائیکل | 500 | |
| کیبل جیکٹ کا رنگ | سیاہ | |
| کیبل بیرونی قطر | ملی میٹر | 5.0 ± 0.2 |
| فائبر موڈ | سنگل موڈ: G657A2 | |
| کیبل جیکٹ میٹریل | پیئ | |
| کیبل وزن | کلوگرام/کلومیٹر | 35 （تقریبا） |
| پرنٹنگ کے مندرجات | حسب ضرورت | |

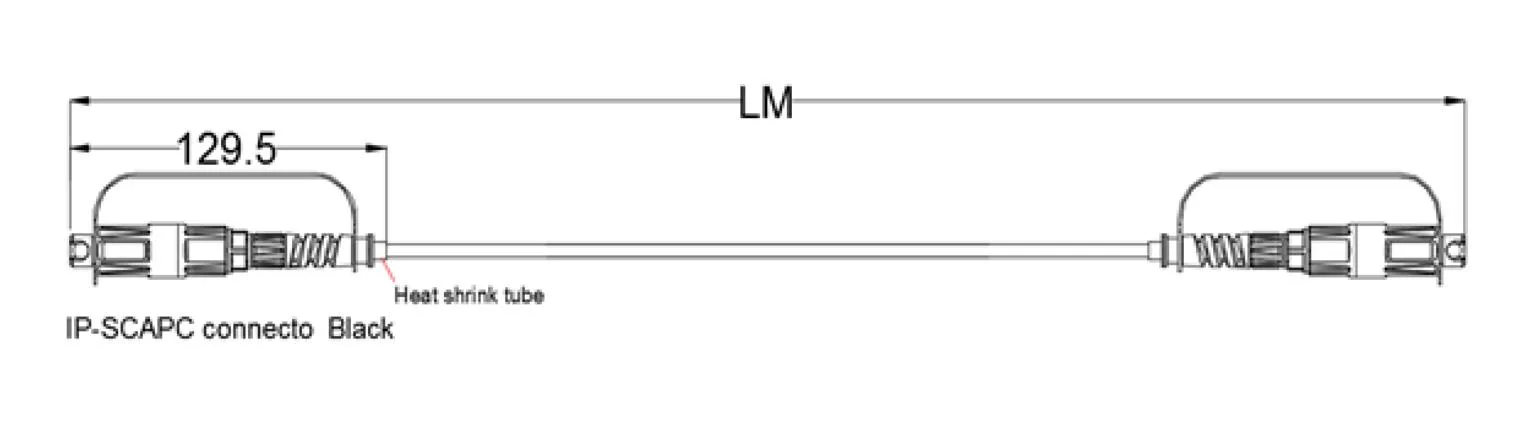

| لمبائی | m |
60、100、150、200 یا حسب ضرورت (رواداری: ± 0.5m) |

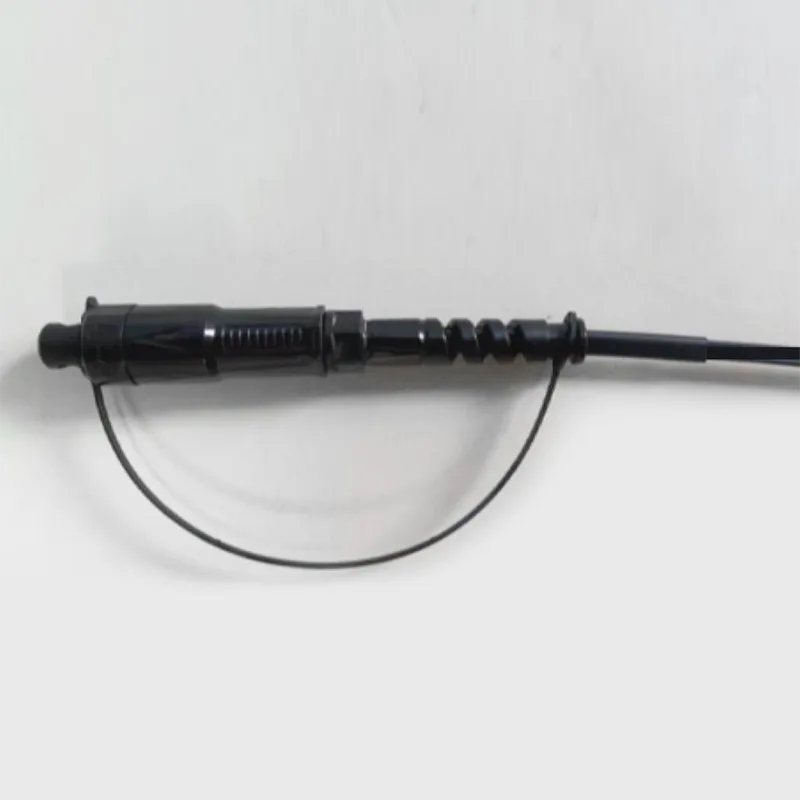

| کنیکٹر کی قسم | ان پٹ ： ایکارڈ ایچ آپٹک ایس سی/اے پی سی | |
| آؤٹ پٹ ： ایکارڈ ایچ آپٹک ایس سی/اے پی سی | ||
| کرشن (درمیان کے درمیان محوری کیبل اور کنیکٹر) |
N | 200 |
| واٹر پروف گریڈ | IP68 | |
| آپریٹنگ درجہ حرارت | ℃ | -40 ° C ~ +70 ℃ |
| اسٹوریج کا درجہ حرارت | ℃ | -40 ° C ~ +70 ℃ |

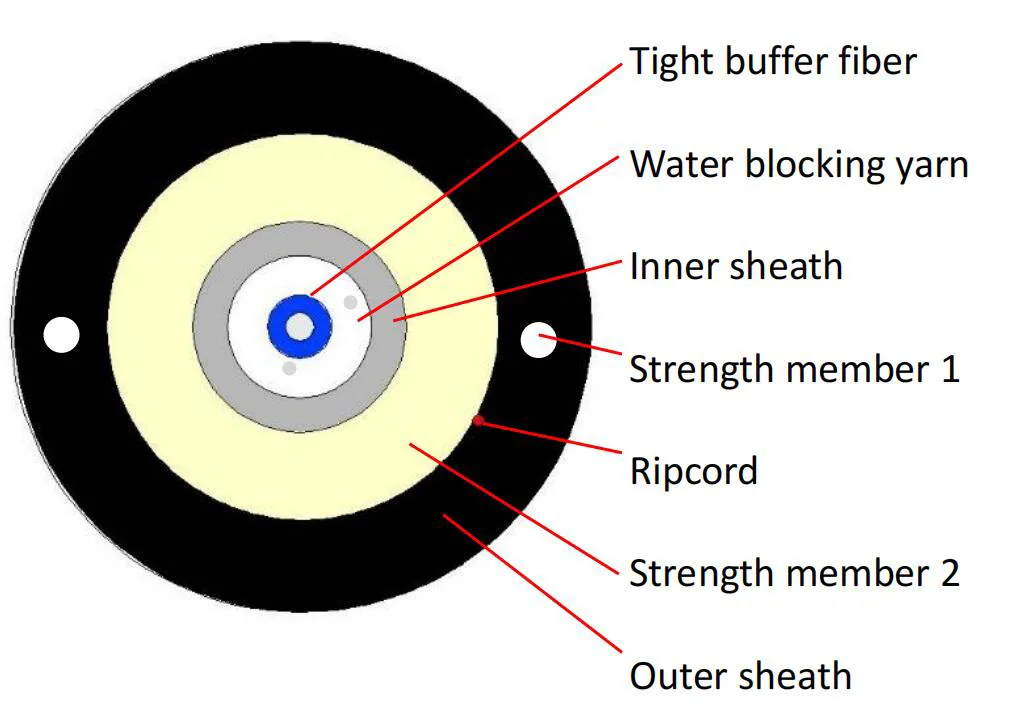

| آئٹم | مندرجات | وضاحتیں | |
| سخت بفر فائبر | نمبر | 1 | |
| قسم | G.657a2 | ||
| رنگ | سفید | ||
| مواد | lszh | ||
| قطر (ملی میٹر) | 0.90 ± 0.05 | ||
| اندرونی میان | قطر (ملی میٹر) | 2.0 ± 0.2 | |
| موٹائی (ملی میٹر) | 0.25 ± 0.1 | ||
| رنگ | نیلے رنگ | ||
| مواد | پی بی ٹی | ||
| طاقت کے ممبر 1 | مواد | ایف آر پی | |
| مقدار | 0.5*2 | ||
| طاقت کے ممبر 2 | مواد | ارمیڈ سوت + پانی کو مسدود کرنے والا شیشے کا سوت | |
| میان | مواد | پیئ | |
| قطر (ملی میٹر) | 5.0 ± 0.2 | ||
| موٹائی (ملی میٹر) | 1.3 ± 0.1 | ||
| رنگ | سیاہ | ||
| کیبل ویگتھ | کلوگرام/کلومیٹر | 35 ± 3 | |
| تناؤ | N | 500 (طویل مدتی) | |
| 800 (قلیل مدتی) | |||
| کچل دیں | N/10CM | 500 (طویل مدتی) | |
| 800 (قلیل مدتی) | |||
| منٹ موڑ رداس | ملی میٹر | 10xD (جامد) | |
| 20xD (متحرک) | |||
| آپریٹنگ درجہ حرارت کی حد: | -40 ℃ سے +70 ℃ | ||
| اسٹوریج / ٹرانسپورٹ درجہ حرارت کی حد: | -40 ℃ سے +70 ℃ | ||
| تنصیب کے درجہ حرارت کی حد: | -10 ℃ سے +50 ℃ | ||
4.1 آپٹیکل فائبر
کیبل فائبر کی تمام خصوصیات (تیار شدہ کیبل کا فائبر) کم از کم ITU-T کی سفارش G.657A2 کے مطابق ہوں گے اور مندرجہ ذیل ہوں گے۔
| آئٹم | تفصیلات |
| فائبر کی قسم | سنگل موڈ |
| فائبر میٹریل | ڈوپڈ سلکا |
| توجہ کا گتانک @ 1310 این ایم @ 1383nm @ 1490nm @ 1550 این ایم |
≤ 0.36 DB/کلومیٹر ≤ 0.36 DB/کلومیٹر ≤ 0.25 db/کلومیٹر ≤ 0.22 DB/کلومیٹر |
| @ 1625nm کیبل کی تشکیل کے بعد @ 1310 این ایم @ 1550 این ایم |
≤ 0.25 db/کلومیٹر ≤ 0.36 DB/کلومیٹر ≤ 0.22 DB/کلومیٹر |
| کیبل کٹ آف طول موج | 60 1260 این ایم |
| صفر بازی طول موج | 1300 ~ 1324 این ایم |
| صفر بازی ڈھلوان | ≤ 0.092 PS/(nm2.km) |
| پی ایم ڈی @ 1550 این ایم | ≤0.1 PS/KM1/2 |
| رنگین بازی @ 1285 ~ 1330 این ایم @ 1271 ~ 1360 این ایم @ 1550 این ایم @ 1625 این ایم |
PS3 PS/(nm. کلومیٹر) .35.3 PS/(nm. کلومیٹر) ≤18.0 PS/(nm. کلومیٹر) ≤22 PS/(nm. کلومیٹر) |
| موڈ فیلڈ قطر @ 1310 این ایم | 8.5-9.3um |
| کور / پوشیدہ حراستی غلطی | ≤ 0.5 ایک |
| کلیڈنگ قطر | 125.0 ± 0.7 ایک |
| غیر سرکلریٹی کو کلڈ کرنا | ≤5 ٪ |
| پرائمری کوٹنگ قطر | 242 ± 7 ایک |
| حراستی پرائمری کوٹنگ / کوٹنگ | ≤10 µm |
| کوٹنگ غیر سرکلریٹی | .0.7 ٪ |
| کیبل موڑنے والے نقصان کے ساتھ توجہ 1 موڑ 1 مینڈریل 7.5 ملی میٹر 10 موڑ 1 مینڈریل 15 ملی میٹر |
1550nm ≤ Δ 0.10 db/کلومیٹر 1550nm ≤ Δ 0.03 DB/کلومیٹر |
