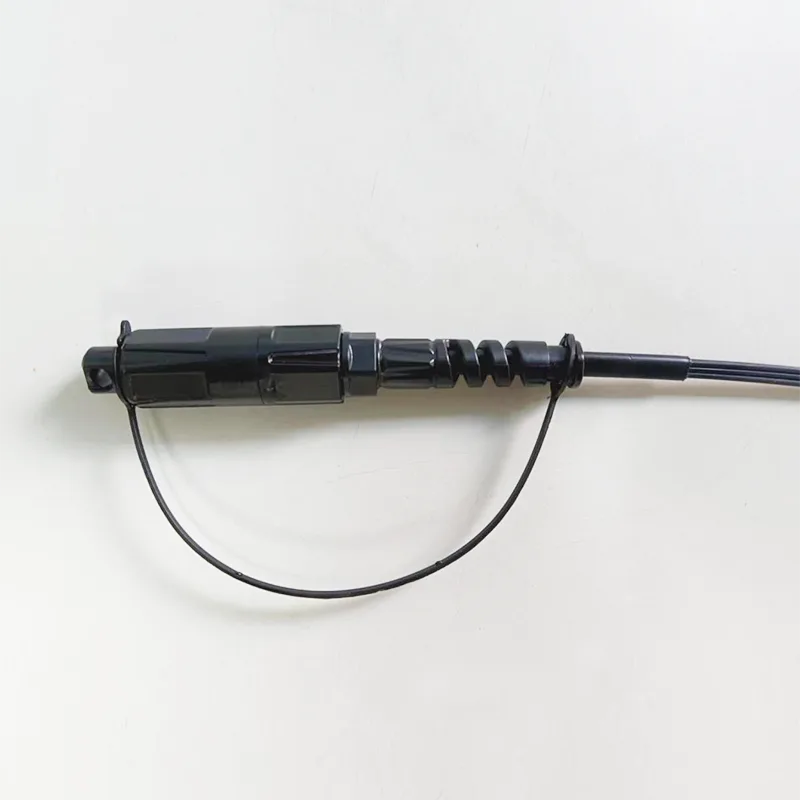

5x2 ملی میٹر واٹر پروف ڈراپ کیبل ایس سی/اے پی سی کنیکٹر آپٹیکل فائبر پگٹیل

درخواست:● FTTX/FTTH سسٹم● ایتھرنیٹ ایپلی کیشنز● کیٹ وی لنکس● آپٹیکل سگنل کی تقسیم● غیر فعال آپٹیکل نیٹ ورک (PON)● ریڑھ کی ہڈی ، افقی اور رائزر ایپلی کیشنز● قبل از وقت ڈراپ ٹرمینل بکس● بیرونی علاقوں ؛ سخت ماحولخصوصیات:ent کم اندراج کا نقصان ، زیادہ واپسی کا نقصان۔rep تکرار اور تبادلہ خیال میں اچھا۔● ......

انکوائری بھیجیں۔

مصنوعات کی وضاحت

درخواست:

● FTTX/FTTH سسٹم

● ایتھرنیٹ ایپلی کیشنز

● کیٹ وی لنکس

● آپٹیکل سگنل کی تقسیم

● غیر فعال آپٹیکل نیٹ ورک (PON)

● ریڑھ کی ہڈی ، افقی اور رائزر ایپلی کیشنز

● قبل از وقت ڈراپ ٹرمینل بکس

● بیرونی علاقوں ؛ سخت ماحول

خصوصیات:

ent کم اندراج کا نقصان ، زیادہ واپسی کا نقصان۔

rep تکرار اور تبادلہ خیال میں اچھا۔

● 100 ٪ اندراج ، واپسی کا نقصان ، آخری چہرہ اور۔

● مداخلت کا معائنہ۔

mechanical عمدہ میکانکی برداشت۔

Tel ٹیلکارڈیا GR-326-کور کی تعمیل کرنا۔

your آپٹیکل کیبلنگ کے انتظام میں اعلی کارکردگی اور وشوسنییتا کو یقینی بناتا ہے۔

● تیز اور آسان تنصیب اور تشکیل نو۔

simple آسان ہینڈلنگ ، خصوصی ٹول کی ضرورت نہیں۔

● IP68 واٹر پروف۔

تکنیکی تفصیلات:

تعمیرات	یونٹ	وضاحت
فائبر گنتی		سمپلیکس
طول موج	nm	1310/1550
اندراج کا نقصان	ڈی بی	.0.30
واپسی کا نقصان	ڈی بی	≥ 60
کنکشن کی قسم		ایس سی/اے پی سی
ferrule		سیرامک
کنکشن سائیکل		500
کیبل جیکٹ کا رنگ		سیاہ
کیبل بیرونی قطر	ملی میٹر	（5.2x2.0）± 0.2 ملی میٹر （3.0x2.0）± 0.2 ملی میٹر (میسنجر کے بغیر)
فائبر موڈ		سنگل موڈ: G657A2
کیبل جیکٹ میٹریل		lszh
کیبل وزن	کلوگرام/کلومیٹر	20 ± 3
پرنٹنگ کے مندرجات		حسب ضرورت
لمبائی	m	100 یا حسب ضرورت (رواداری: ± 0.5m)
کنیکٹر کی قسم		ان پٹ: ایکارڈ ایچ آپٹک ایس سی/اے پی سی
کنیکٹر کی قسم		آؤٹ پٹ: کنیکٹر کے بغیر
کرشن (کیبل اور کنیکٹر کے درمیان محوری)	N	100
واٹر پروف گریڈ		IP68
آپریٹنگ درجہ حرارت	℃	-20 ° C ~ +65 ℃
اسٹوریج کا درجہ حرارت	℃	-20 ° C ~ +65 ℃

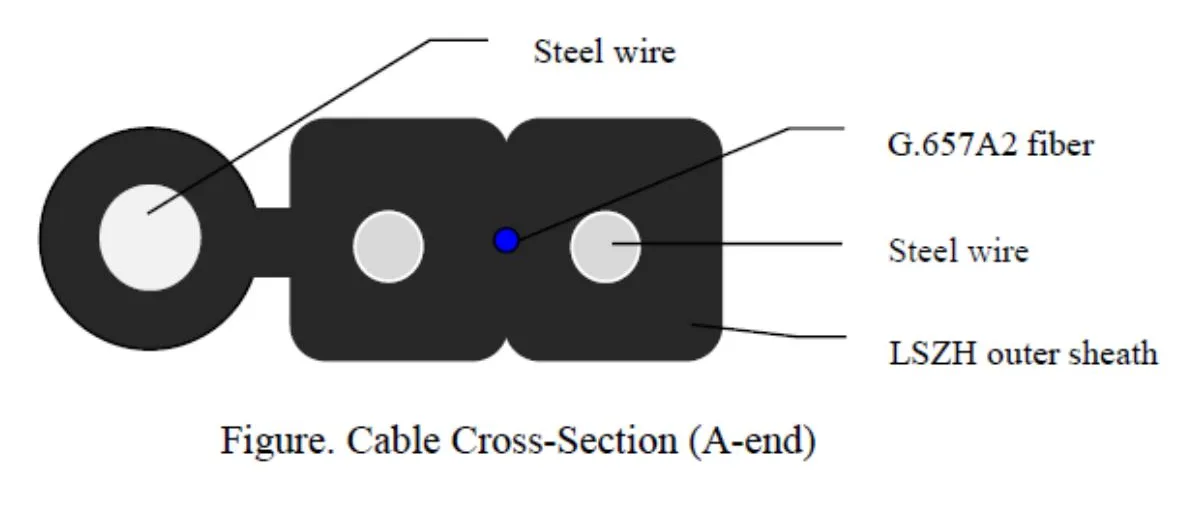

کیبل ڈھانچہ:

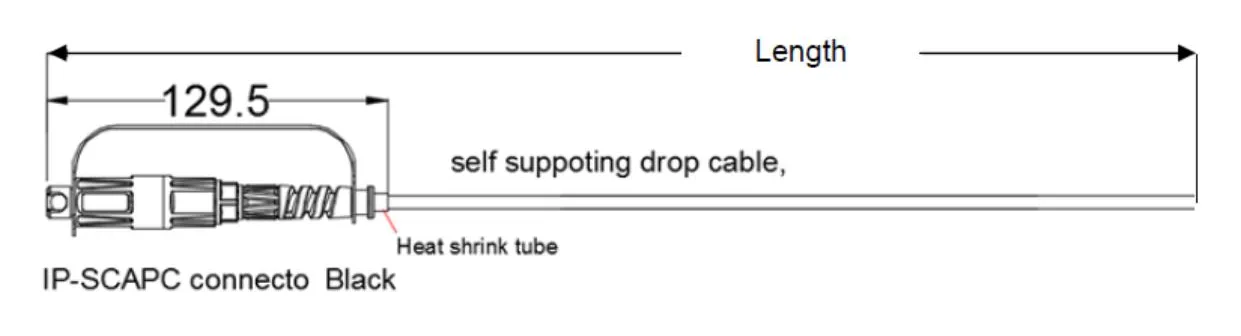

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

آپٹیکل فائبر	قسم	G-657 A2.
	نمبر ریشے	1
	رنگ	نیلے رنگ
بیرونی میان	طول و عرض	（5.2x2.0）± 0.2 ملی میٹر （3.0x2.0）± 0.2 ملی میٹر (میسنجر کے بغیر)
	مواد	lszh
	رنگ	سیاہ
اسٹیل کی طاقت کا ممبر	میٹیریا	اسٹیل تار
اسٹیل کی طاقت کا ممبر	قطر	0.45 ملی میٹر
اسٹیل سیلف طاقت کا ممبر	میٹیریا	اسٹیل تار
اسٹیل سیلف طاقت کا ممبر	قطر	1.2 ملی میٹر
وزن		20 ± 3 کلوگرام/کلومیٹر
ٹائل (این)		طویل مدتی: 300 این مختصر مدت: 600 این
کچل دیں		1000n/10 سینٹی میٹر
منٹ موڑنے والا رداس		15xD (جامد) ؛ 30xD (متحرک)
درجہ حرارت کی حد		-20 ° C سے +65 ° C

فائبر کی خصوصیت:

کیبل فائبر کی تمام خصوصیات (تیار شدہ کیبل کا فائبر) کم از کم ITU-T کی سفارش G.657A2 کے مطابق ہوں گے اور مندرجہ ذیل ہوں گے۔

پیرامیٹر		تفصیلات
توجہ کا گتانک	@ 1310 این ایم @ 1383 این ایم @ 1550 این ایم @ 1625 این ایم	≤ 0.36 DB/کلومیٹر ≤ 0.36 DB/کلومیٹر ≤ 0.22 DB/کلومیٹر 4 0.24 ڈی بی/کلومیٹر
توجہ (کیبل کے بعد)	@1310nm	.0.40db/کلومیٹر
	@1550nm	.0.30db/کلومیٹر
1310nm پر توجہ کی یکسانیت		.0.05db
1550nm پر توجہ کی یکسانیت		.0.05db
کیبل کٹ آف طول موج (λCC)		60 1260 این ایم
صفر بازی طول موج		1300 ~ 1324 این ایم
صفر بازی ڈھلوان		≤ 0.092 PS/(Nm^2.km)
1288nm ~ 1339nm پر بازی کی مطلق قیمت		.53.5 پی ایس/(این ایم · کلومیٹر)
1271nm ~ 1360nm پر بازی کی مطلق قیمت		.35.3ps/(nm · کلومیٹر)
1550nm پر بازی		≤18ps/(nm · km)
1625nm پر بازی		≤23ps/(nm · km)
موڈ فیلڈ قطر (MFD) 1310nm پر		8.60 ± 0.4 ملی میٹر
1550nm پر موڈ فیلڈ قطر (MFD)		9.4-10.4 ملی میٹر
پولرائزیشن موڈ بازی (پی ایم ڈی) فائبر		.10.125ps/کلومیٹر^1/2
پولرائزیشن موڈ بازی (پی ایم ڈی) کیبل		.0.200ps/کلومیٹر^1/2
پی ایم ڈی گتانک	M	20 کیبلز
	Q	0.01 ٪
	PMDQ	.0.20ps/کلومیٹر^1/2
ہندسی خصوصیات
کلیڈنگ قطر		125 ± 0.8 ملی میٹر
غیر سرکلریٹی کو کلڈ کرنا		.01.0 ٪
کور/کلیڈنگ کی حراستی غلطی		.0.8 ملی میٹر
کوٹنگ کے ساتھ فائبر قطر (غیر رنگ)		245 ± 10μm
کوٹنگ (رنگین) کے ساتھ فائبر قطر		250 ± 10μm
کلیڈنگ/کوٹنگ کی توجہ کی غلطی		≤12.0 ملی میٹر
تناؤ کا امتحان		100KPSI یا 0.69GPA
کوٹنگ کا خاتمہ (این)		1.0 ～ 9.0
مکینیکل خصوصیات
1550nm پر میکروبینڈ کا نقصان	r = 15 ملی میٹر ، 10 موڑ	.0.03db
	r = 10 ملی میٹر ، 1 ٹرن	.0.10db
	r = 7.5 ملی میٹر ، 1 ٹرن	.50.5db
1625nm پر میکروبینڈ کا نقصان	r = 15 ملی میٹر ، 10 موڑ	.0.10db
	r = 10 ملی میٹر ، 1 ٹرن	.0.20db
	r = 7.5 ملی میٹر ، 1 ٹرن	.01.0db
