● FTTX/FTTH سسٹم
● ایتھرنیٹ ایپلی کیشنز
● کیٹ وی لنکس
● آپٹیکل سگنل کی تقسیم
● غیر فعال آپٹیکل نیٹ ورک (PON)
● ریڑھ کی ہڈی ، افقی اور رائزر ایپلی کیشنز
● قبل از وقت ڈراپ ٹرمینل بکس
● بیرونی علاقوں ؛ سخت ماحول
ent کم اندراج کا نقصان ، زیادہ واپسی کا نقصان۔
rep تکرار اور تبادلہ خیال میں اچھا۔
● 100 ٪ اندراج ، واپسی کا نقصان ، آخری چہرہ اور۔
● مداخلت کا معائنہ۔
mechanical عمدہ میکانکی برداشت۔
Tel ٹیلکارڈیا GR-326-کور کی تعمیل کرنا۔
your آپٹیکل کیبلنگ کے انتظام میں اعلی کارکردگی اور وشوسنییتا کو یقینی بناتا ہے۔
● تیز اور آسان تنصیب اور تشکیل نو۔
simple آسان ہینڈلنگ ، خصوصی ٹول کی ضرورت نہیں۔
● IP68 واٹر پروف۔
| تعمیرات | یونٹ | وضاحت |
| فائبر گنتی | سمپلیکس | |
| طول موج | nm | 1310/1550 |
| اندراج کا نقصان | ڈی بی | .0.30 (عام: 0.15) |
| واپسی کا نقصان | ڈی بی | ≥ 60 |
| کنکشن کی قسم | ایس سی/اے پی سی | |
| ferrule | سیرامک | |
| کنکشن سائیکل | 500 | |
| کیبل جیکٹ کا رنگ | سیاہ | |
| کیبل بیرونی قطر | ملی میٹر | 5.0 ± 0.2 |
| فائبر موڈ | سنگل موڈ: G657A2 | |
| کیبل جیکٹ میٹریل | HDPE | |
| کیبل وزن | کلوگرام/کلومیٹر | 22 （تقریبا） |
| پرنٹنگ کے مندرجات | حسب ضرورت | |

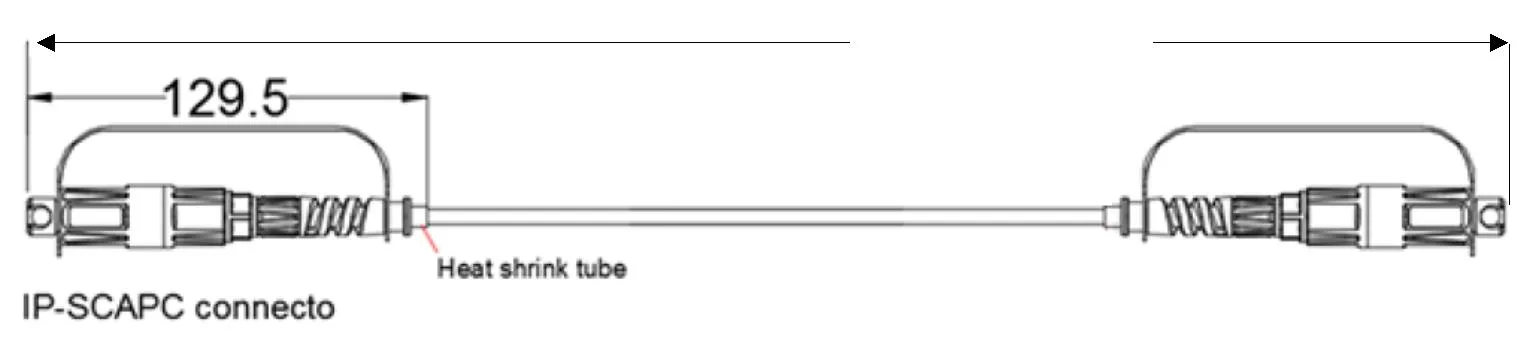

| لمبائی | m | 50 、 75 、 125 、 175 یا حسب ضرورت (رواداری: ± 0.5m) |

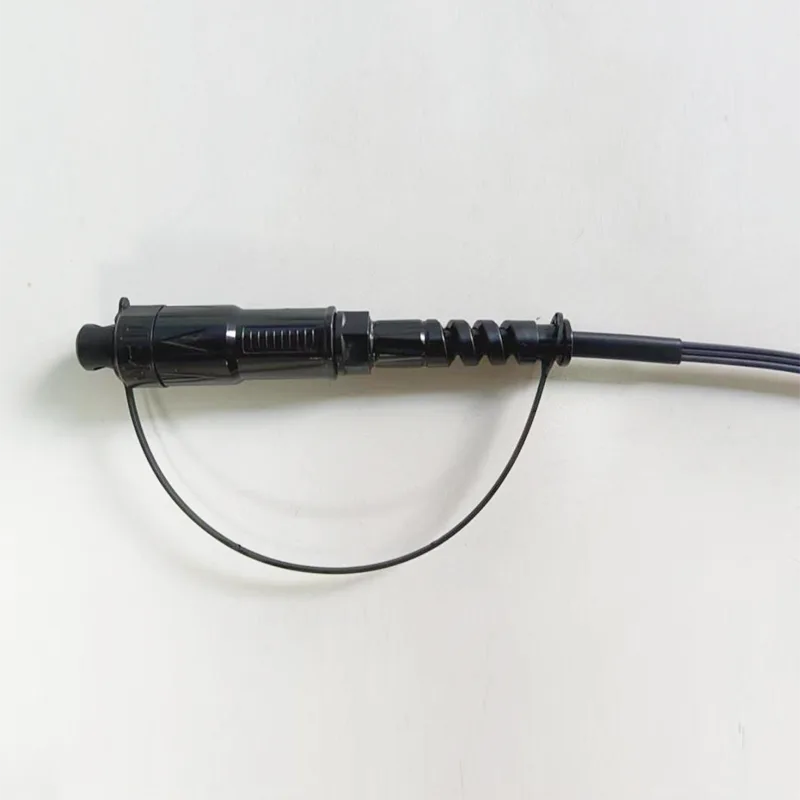

| کنیکٹر کی قسم | ان پٹ ： ایکارڈ ایچ آپٹک ایس سی/اے پی سی | |
| آؤٹ پٹ ： ایکارڈ ایچ آپٹک ایس سی/اے پی سی | ||
| کرشن (درمیان کے درمیان محوری کیبل اور کنیکٹر) |
N | 200 |
| واٹر پروف گریڈ | IP68 | |
| آپریٹنگ درجہ حرارت | ℃ | -25 ° C ~ +70 ℃ |
| اسٹوریج کا درجہ حرارت | ℃ | -25 ° C ~ +70 ℃ |

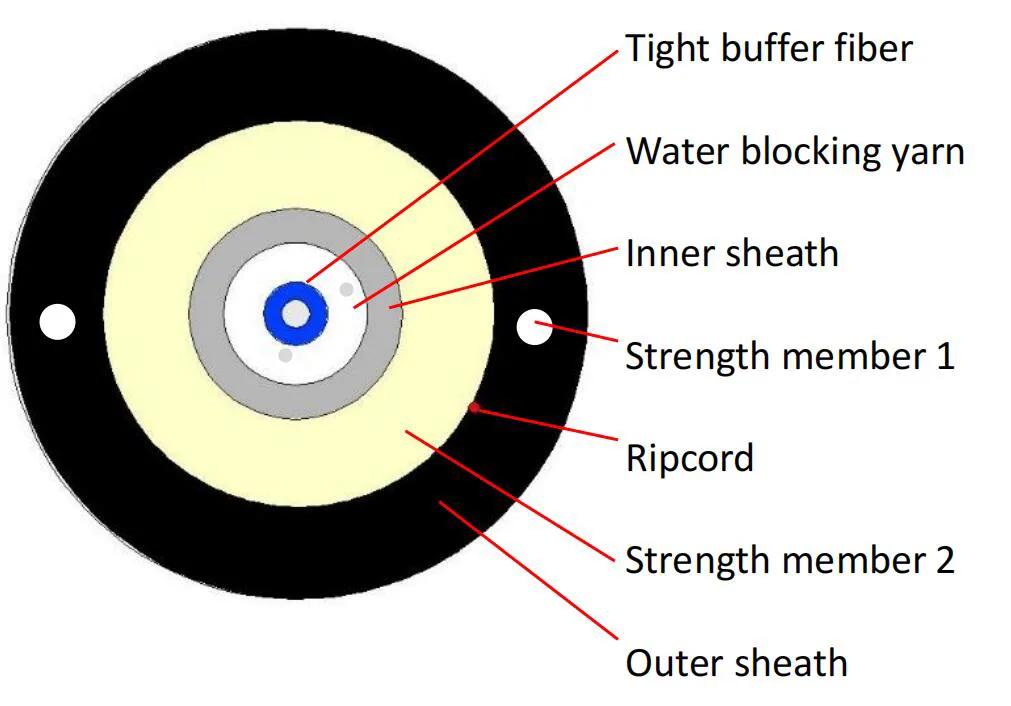

| آئٹم | مندرجات | وضاحتیں |
| سخت بفر فائبر | نمبر | 1 |
| قسم | G.657a2 | |
| رنگ | نیلے رنگ | |
| مواد | lszh | |
| قطر (ملی میٹر) | 0.90 ± 0.05 | |
| اندرونی میان | قطر (ملی میٹر) | 2.8 ± 0.2 |
| موٹائی (ملی میٹر) | 0.25 ± 0.05 | |
| رنگ | سفید | |
| مواد | lszh | |
| طاقت کے ممبر 1 | مواد | گلڈ ایف آر پی |
| مقدار | 0.5*2 | |
| طاقت کے ممبر 2 | مواد | ارمیڈ سوت + پانی کو مسدود کرنے والا شیشے کا سوت |
| RIP ہڈی | نمبر | 1 |
| رنگ | سرخ | |
| میان | مواد | HDPE |
| قطر (ملی میٹر) | 5.0 ± 0.2 | |
| موٹائی (ملی میٹر) | 1.1 ± 0.1 | |
| رنگ | سیاہ | |
| کیبل ویگتھ | کلوگرام/کلومیٹر | 22 ± 3 |
4.1 آپٹیکل فائبر
کیبل فائبر کی تمام خصوصیات (تیار شدہ کیبل کا فائبر) کم از کم ITU-T کی سفارش G.657A2 کے مطابق ہوں گے اور مندرجہ ذیل ہوں گے۔
| آئٹم | تفصیلات |
| فائبر کی قسم | سنگل موڈ |
| فائبر میٹریل | ڈوپڈ سلکا |
| توجہ کا گتانک @ 1310 این ایم @ 1383nm @ 1490nm @ 1550 این ایم @ 1625nm کیبل کی تشکیل کے بعد @ 1310 این ایم @ 1550 این ایم |
≤ 0.36 DB/کلومیٹر ≤ 0.36 DB/کلومیٹر ≤ 0.25 db/کلومیٹر ≤ 0.22 DB/کلومیٹر ≤ 0.25 db/کلومیٹر ≤ 0.36 DB/کلومیٹر ≤ 0.22 DB/کلومیٹر |
| کیبل کٹ آف طول موج | 60 1260 این ایم |
| صفر بازی طول موج | 1300 ~ 1324 این ایم |
| صفر بازی ڈھلوان | ≤ 0.092 PS/(nm2.km) |
| پی ایم ڈی @ 1550 این ایم | ≤0.1 PS/KM1/2 |
| رنگین بازی @ 1285 ~ 1330 این ایم @ 1271 ~ 1360 این ایم @ 1550 این ایم @ 1625 این ایم |
PS3 PS/(nm. کلومیٹر) .35.3 PS/(nm. کلومیٹر) ≤18.0 PS/(nm. کلومیٹر) ≤22 PS/(nm. کلومیٹر) |
| موڈ فیلڈ قطر @ 1310 این ایم | 8.5-9.3um |
| کور / پوشیدہ حراستی غلطی | ≤ 0.5 ایک |
| کلیڈنگ قطر | 125.0 ± 0.7 ایک |
| غیر سرکلریٹی کو کلڈ کرنا | ≤5 ٪ |
| پرائمری کوٹنگ قطر | 242 ± 7 ایک |
| حراستی پرائمری کوٹنگ / کوٹنگ | ≤10 µm |
| کوٹنگ غیر سرکلریٹی | .0.7 ٪ |
| کیبل موڑنے والے نقصان کے ساتھ توجہ 1 موڑ 1 مینڈریل 7.5 ملی میٹر 10 موڑ 1 مینڈریل 15 ملی میٹر |
1550nm ≤ Δ 0.10 db/کلومیٹر 1550nm ≤ Δ 0.03 DB/کلومیٹر |
5.1 کیبل موڑنے والا رداس:
10 ایکس کیبل قطر (تنصیب کے بعد): 50 ملی میٹر
20 x کیبل قطر (تنصیب کے دوران): 100 ملی میٹر
| s/n | آئٹم | ٹیسٹ کا طریقہ | قبولیت کی حالت |
| 1 | تناؤ کی طاقت IEC 794-1-E1 |
- بوجھ: 1200n - بوجھ کے تحت کیبل کی لمبائی: 50 میٹر - بوجھ کا وقت: ≥1min۔ |
- نقصان میں تبدیلی ≤ 0.1 db/km@1550 nm بیرونی جیکٹ اور اندرونی عناصر کو کوئی نقصان نہیں۔ |
| 2 | کرش ٹیسٹ IEC 794-1-E3 |
- لوڈ: 500n/100 ملی میٹر*100 ملی میٹر - بوجھ کا وقت: ≥1min۔ |
- نقصان میں تبدیلی ≤ 0.1 db/km@1550 nm بیرونی جیکٹ اور اندرونی عناصر کو کوئی نقصان نہیں۔ |
| 3 | اثر مزاحمت IEC 794-1-E4 |
- اثر کے نکات: 5 فی نقطہ کے وقت: 1 - اثر توانائی: 1n.m - ہتھوڑا سر کا رداس: 12.5 ملی میٹر - اثر کی شرح: 2 سیکنڈ/سائیکل |
- نقصان میں تبدیلی ≤ 0.1 db/km@1550 nm بیرونی جیکٹ اور اندرونی عناصر کو کوئی نقصان نہیں۔ |
| 4 | بار بار موڑنے IEC 794-1-E6 |
- موڑنے والا رداس: 20 x کیبل قطر - بوجھ: 20 این - فلیکسنگ ریٹ: 3 سیکنڈ/سائیکل - چکراک گھماؤ: 30 |
- نقصان میں تبدیلی ≤ 0.1 db/km@1550 nm بیرونی جیکٹ اور اندرونی عناصر کو کوئی نقصان نہیں۔ |
| 5 | torsion IEC 794-1-E7 |
- لمبائی: 1 میٹر - بوجھ: 50 این - موڑ کی شرح: 1 منٹ/سائیکل - موڑ زاویہ: ± 180 ° - سائیکل کی تعداد: 10 |
- نقصان میں تبدیلی ≤ 0.1 db/km@1550 nm بیرونی جیکٹ اور اندرونی عناصر کو کوئی نقصان نہیں۔ |
| 6 | درجہ حرارت سائیکلنگ ٹیسٹ IEC 794-1-F1 |
- درجہ حرارت کا مرحلہ: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - ہر قدم پر وقت: 24 گھنٹے - سائیکل کی تعداد: 2 |
- نقصان میں تبدیلی ≤ 0.1 db/km@1550 nm - کوئی فائبر بریک اور کوئی میان کو نقصان نہیں پہنچا۔ |
