پری ٹرمینیٹڈ راؤنڈ فائبر آپٹک ڈراپ کیبل

پہلے سے ختم شدہ راؤنڈ فائبر آپٹک ڈراپ کیبلز تیز اور عین مطابق کنکشن سسٹم کے ذریعہ فائبر کے لئے ایک مضبوط اور مہر بند کنکشن حل فراہم کرتے ہیں ، جس سے تنصیب کا وقت ، تکنیکی غلطیاں اور بحالی کو کم کیا جاسکتا ہے۔ اس کے علاوہ ، یہ نیٹ ورک کی اعلی وشوسنییتا اور استحکام کی ضمانت دیتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

یہ پہلے سے ختم شدہ راؤنڈ فائبر آپٹک ڈراپ کیبل ایک G657 آپٹیکل سنگل موڈ ہے جس میں ایک سرے پر کمک ایس سی/اے پی سی کنیکٹر کے ساتھ ہے ، اور دوسرا سر کھلا ہے ، کنیکٹر فیرول زرکونیم ہے۔ کیبل کی تعمیر: G657A1/G657A2 5 ملی میٹر بیرونی کیبل۔

ایک سائیڈ کنیکٹر: تقویت یافتہ ایس سی/اے پی سی کنیکٹر فی آئی ای سی 61754-4

بی سائیڈ کنیکٹر: کھلا

کیبل: 5 ملی میٹر ، ایچ ڈی پی ای ، سیاہ/گرے

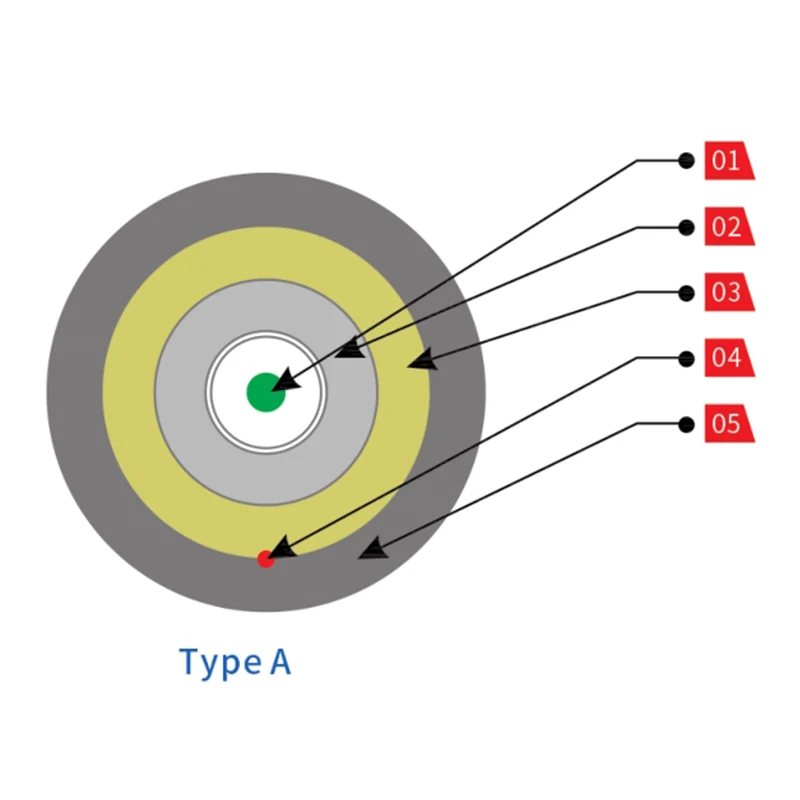

ڈھانچہ ڈرائنگ

900μm بفر

پی بی ٹی ٹیوب

واٹر بلاکنگ فائبر گلاس اور ارمیڈ سوت فائبر بفرز

رپکورڈ

LSZH جیکٹ

Pre-terminated Round Fiber Optic Drop Cable

قسم a

900μm بفر

اندرونی میان

واٹر بلاکنگ فائبر گلاس اور ارمیڈ سوت فائبر بفرز

طاقت کا ممبر

رپکورڈ

بیرونی میان

نیلے رنگ کی لائن

Pre-Terminated Round Fiber Optic Drop Cable

قسم b

کنیکٹر کی تفصیلات

ماڈل: ٹائپ ای

رنگین: سیاہ

مواد: پی سی+اے بی ایس

کنیکٹر: ایس سی/اے پی سی

قابل اطلاق کیبل: 5 ملی میٹر ڈراپ کیبل

خصوصیات

ماڈیولر ڈیزائن ، وسعت میں آسان

یہ کام کرسکتا ہے اور باہر انسٹال ہوسکتا ہے

تحفظ کی ڈگری: IP68

RL: 555DB

Pre-Terminated Round Fiber Optic Drop Cable

آپٹیکل وضاحتیں

پیرامیٹر	قیمت
کنیکٹر کی قسم	ای قسم
کنیکٹر اندراج کا نقصان (DB)	IL: ≤0.3db زیادہ سے زیادہ 0.3db + 0.4db/km * l (km) @ 1310nm زیادہ سے زیادہ 0.3db + 0.35db/km * l (km) @ 1550nm آئی ای سی کے مطابق 61300-3-4 طریقہ b
کنیکٹر کی واپسی کا نقصان (DB)	RL: 555DB منٹ 60db @ 1310 اور 1550nm آئی ای سی 61300-3-6 کے مطابق
کیبل کی لمبائی (م)	50 ، 100 ، 150 ، 200 ، 250 ، وغیرہ
تحفظ کی ڈگری	IP 68

کیبل اسمبلی

اندراج کا نقصان: زیادہ سے زیادہ 0.3db + 0.35db/km * l (km) @ 1310nm

زیادہ سے زیادہ 0.3db + 0.21db/km * l (km) @ 1550nm

آئی ای سی کے مطابق 61300-3-4 طریقہ b

واپسی کا نقصان: منٹ۔ 60 ڈی بی @ 1310 اور 1550nm

آئی ای سی 61300-3-6 کے مطابق

مکینیکل وضاحتیں

آئٹم	جانچ کا طریقہ	ضرورت
تناؤ کی طاقت	IEC 60794-1-E1 (1000n/1h)	فائبر لمبائی ≤0.40 ٪ بقایا لمبائی ≤ 0.05 ٪ توجہ کی تبدیلی 0.1 db @1550nm
فلیٹنگ	IEC 60794-1-E3 (15 منٹ میں 1000 N/100 ملی میٹر)	توجہ کی تبدیلی ≤ 0.1 db @1550nm
اثر	IEC 60794-1-2-E4 (5n.m اثر اور d = 300 ملی میٹر)	توجہ کی تبدیلی ≤ 0.1 db @1550nm
torsion	IEC 60794-1-2-E7 (25 این بوجھ اور 10 سائیکل)	توجہ کی تبدیلی ≤ 0.1 db @1550nm
گھماؤ	IEC 60794-1-2-E6 (d = 100 ملی میٹر اور 55N بوجھ ، 25 سائیکل)	توجہ کی تبدیلی ≤ 0.1 db @1550nm
درجہ حرارت کی حد	IEC 60794-1-2-F1 (-15 ° C ~ + 65 ° C)	توجہ کی تبدیلی ≤ 0.2 db @1550nm
پانی میں دخول	IEC 60794-1-2-F5A (لمبائی میں 3 میٹر ، اونچائی میں 1 میٹر ، 24 گھنٹے)	پانی کا اختتام
میان سکڑ	EIA-RS-455-86 (85 ° C ، 4HRS) EIA-RS-455-86 (85 ° C ، 4 گھنٹے)	.0 5.0 ٪
RoHS (2011/65/ME)	تعمیل کرتا ہے
