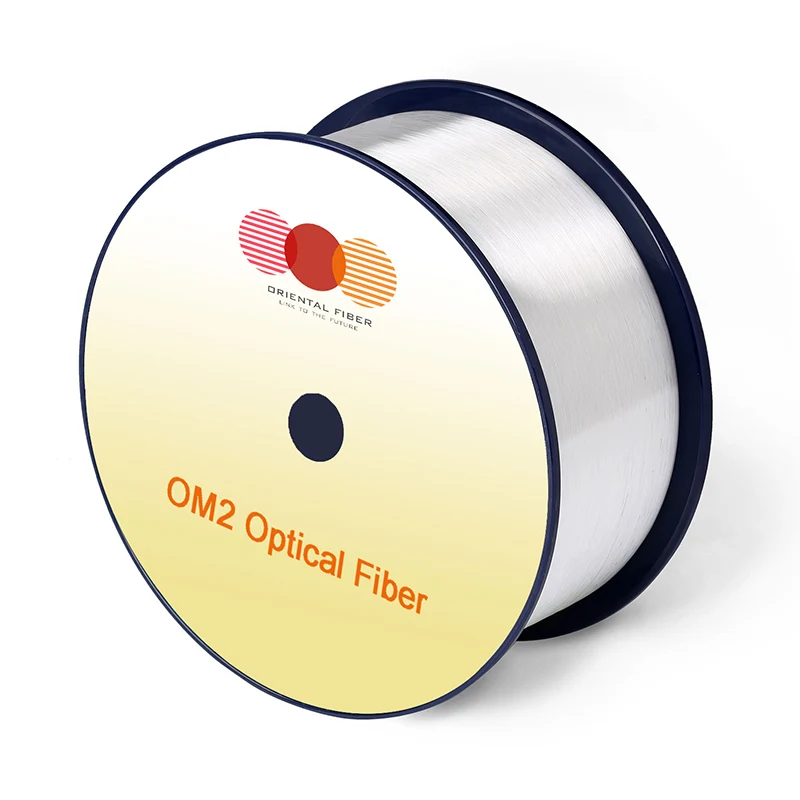

ملٹی موڈ آپٹیکل فائبر OM2

خصوصیات

شرائط

مخصوص اقدار

اکائیوں

جیومیٹری کی خصوصیات

کور قطر

--

50 ± 2.5

[μm]

بنیادی غیر سرکلریٹی

--

.05.0

[٪]

کلیڈنگ قطر

--

125.0 ± 1.0

[μm]

غیر سرکلریٹی کو کلڈ کرنا

--

.01.0

[٪]

کوٹنگ قطر

--

245 ± 7

[μm]

کوٹنگ/کلیڈڈنگ حراستی غلطی

--

≤10.0

[μm]

کوٹنگ غیر سرکلریٹی

--

.06.0

[٪]

کور/کلیڈنگ کی حراستی غلطی

--

.51.5

[μm]

ترسیل کی لمبائی

--

17.6 تک

[کے ایم/ریل]

آپٹیکل خصوصیات

توجہ

850nm

.32.3

[ڈی بی/کلومیٹر]

1300nm

.60.6

[ڈی بی/کلومیٹر]

اوور فلڈ موڈل بینڈوتھ

850nm

≥500

[میگاہرٹز · کے ایم]

1300nm

≥500

[میگاہرٹز · کے ایم]

عددی یپرچر

--

0.200 ± 0.015

--

گروپ اپفریٹک انڈیکس

850nm

1.482

--

1300nm

1.477

--

صفر بازی طول موج ， λ0

--

1295-1340

[این ایم]

صفر بازی ڈھال ， S0

1295nm≤λ0≤1310nm

.0.105

[PS/(NM2 · KM)]]

1310nm≤λ0≤1340nm

.0.000375 (1590-l0)

[PS/(NM2 · KM)]]

میکرو موڑنے والا نقصان

--

--

--

2 موڑ @ 15 ملی میٹر رداس

850nm

≤0.1

[ڈی بی]

1300nm

.30.3

[ڈی بی]

2 موڑ @ 7.5 ملی میٹر رداس

850nm

.0.2

[ڈی بی]

1300nm

.50.5

[ڈی بی]

بیک سکیٹر کی خصوصیات

1300nm

مرحلہ (دو طرفہ پیمائش کا مطلب)

--

≤0.10

[ڈی بی]

فائبر کی لمبائی اور نقطہ نظر سے زیادہ بے قاعدگی

--

≤0.10

[ڈی بی]

توجہ یکسانیت

--

.0.08

[ڈی بی/کلومیٹر]

ماحولیاتی خصوصیات

850nm اور 1300nm

درجہ حرارت سائیکلنگ

-60 ℃ سے 85 ℃

≤0.10

[ڈی بی/کلومیٹر]

درجہ حرارت کی چھان بین سائیکلنگ

-10 ℃ سے 85 ℃ ， 4 ٪ سے 98 ٪ RH

≤0.10

[ڈی بی/کلومیٹر]

پانی کا وسرجن

23 ℃ ، 30 دن

≤0.10

[ڈی بی/کلومیٹر]

خشک گرمی

85 ℃ ， 30 دن

≤0.10

[ڈی بی/کلومیٹر]

نم گرمی

85 ℃ ، 85 ٪ RH ， 30 دن

≤0.10

[ڈی بی/کلومیٹر]

مکینیکل تفصیلات

پروف ٹیسٹ

--

.09.0

[n]

--

.01.0

[٪]

--

≥100

[کے پی ایس آئی]

کوٹنگ پٹی فورس

عام اوسط قوت

1.5

[n]

چوٹی فورس

.31.3 ， ≤8.9

[n]

متحرک تناؤ سنکنرن حساسیت پیرامیٹر (این ڈی ، عام)

--

20

--
