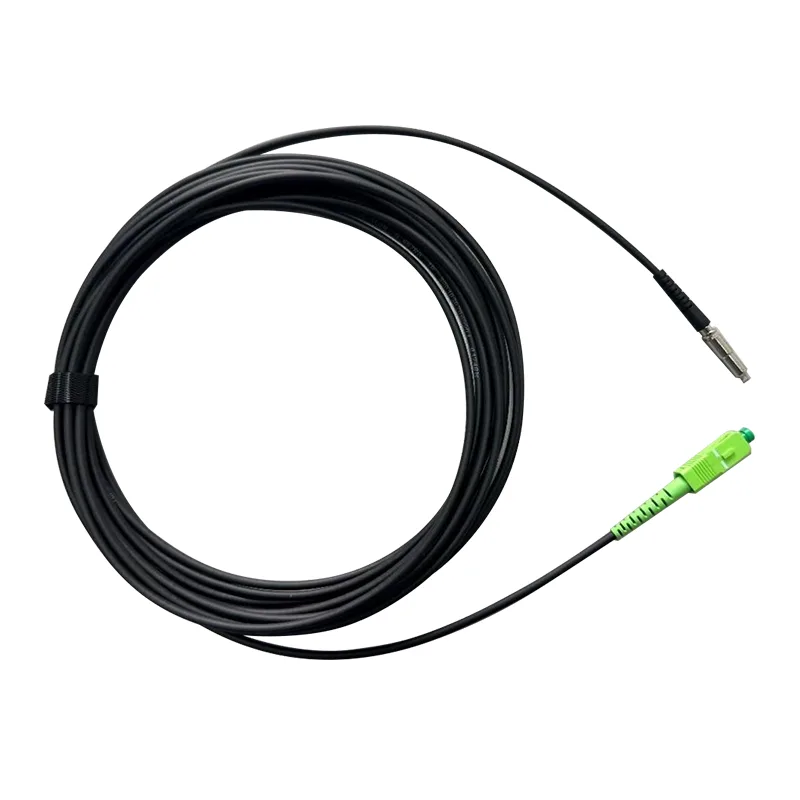

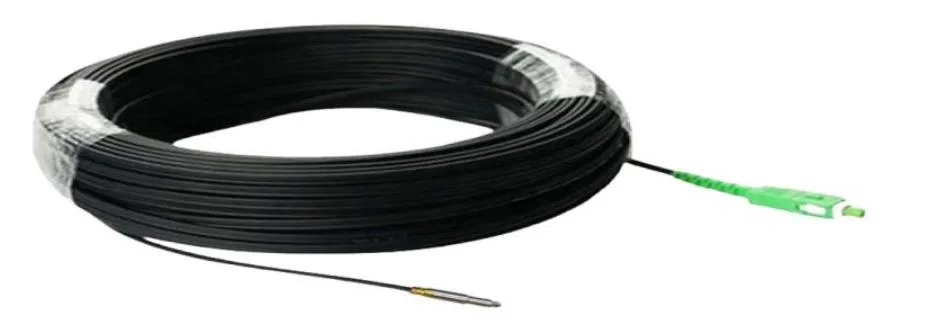

Mini SC/APC پیچ کورڈ ایک آپٹیکل فائبر کنکشن کیبل ہے جس میں ایک کمپیکٹ SC/APC کنیکٹر ہے۔ یہ آپٹیکل نیٹ ورکس کی وسیع رینج میں سگنل کی سالمیت کو یقینی بناتے ہوئے کم اندراج نقصان اور زیادہ واپسی کے نقصان کو فراہم کرنے کے لیے بنایا گیا ہے۔ ہماری مصنوعات کو جدید FTTX/FTTH سسٹمز اور غیر فعال آپٹیکل نیٹ ورکس (PON) کے تقاضوں کو پورا کرنے کے لیے سخت کوالٹی کنٹرول کے تحت تیار کیا گیا ہے۔
FTTX/FTTH سسٹمز
ایتھرنیٹ نیٹ ورکس
CATV لنکس
آپٹیکل سگنل کی تقسیم
غیر فعال آپٹیکل نیٹ ورکس (PON)
کم اندراج نقصان، اعلی واپسی نقصان
اعلی تکرار اور تبادلہ قابلیت
داخل کرنے، واپسی کے نقصان، اختتامی چہرہ، اور مداخلت کے لیے 100% ٹیسٹ کیا گیا۔
مضبوط مکینیکل برداشت
Telcordia GR-326-Core معیارات کی تعمیل کرتا ہے۔
تھرو وال وائرنگ کے لیے تیز اور آسان تنصیب
گھنے کیبلنگ ماحول میں مستحکم کارکردگی کو برقرار رکھتا ہے۔
| تعمیرات | یونٹ | تفصیل | ||||
| فائبر شمار | سمپلیکس | |||||
| طول موج | nm | 1310/1550 | ||||
| اندراج کا نقصان | ڈی بی | ≤0.30 | ||||
| واپسی کا نقصان | ڈی بی | ≥60 (APC) | ||||
| کیبل جیکٹ کا رنگ | سیاہ، یا مرضی کے مطابق | |||||
| بیرونی قطر کیبل | ملی میٹر | φ3.0±0.1 | ||||
| فائبر موڈ | سنگل موڈ: G657 B3 | |||||
| کیبل جیکٹ کا مواد | TPU، UVesisn. | |||||
| کیبل کا وزن | کلوگرام/کلومیٹر | 8.5 (تقریبا) | ||||
| پرنٹنگ مواد | مرضی کے مطابق | |||||
| لمبائی | m | 80 یا حسب ضرورت (رواداری: ±0.5m) |
||||
| کنیکٹر کی قسم | ان پٹ: | منی SC/APC کنیکٹر | ||||
| آؤٹ پٹ: | SC/APC کنیکٹر | |||||
| آپریٹنگ درجہ حرارت | ℃ | -20 °C ~ +60℃ | ||||
| اسٹوریج کا درجہ حرارت | ℃ | -40℃ ~ +85℃ | ||||
| اشیاء | تفصیل | |
| آپٹیکل فائبر | فائبر کی قسم | ITU-T G.657B3 سنگل موڈ |
| کور قطر (μm) | 8-11μm | |
| cladding قطر (μm) |
125.0±0.7μm | |
| کوٹنگ کا قطر (μm) | 245±10μm (رنگ سے پہلے) 250±15μm (رنگین) |
|
| موڈ فیلڈ قطر | 8.6~8.8±0.4μm @1310nm 9.6~9.8±0.5μm @1550nm |
|
| آپریٹنگ طول موج | 1260~1625nm | |
| رنگ | نیلا | |
| کیبل کشینن | ≤0.35dB/km λ= 1310 nm ≤0.25dB/km λ = 1550 nm ≤0.26dB/km λ = 1625 nm |
|
| فائبر کا شمار | 1 | |
| شیشہ بنانے والا | ||
| سخت بفر فائبر | قطر | 0.90±0.05mm |
| رنگ | نیلا | |
| مواد | LSZH | |
| بیرونی جیکٹ | قطر | 3.0±0.1 ملی میٹر |
| موٹائی | 0.8±0.1mm | |
| رنگ | سیاہ | |
| مواد | TPU، UV مزاحم. | |
| طاقت کا رکن | مواد | آرام دہ سوت |
| اسپین | 1 | 80m |
| تنصیب جھل جانا | / | 1% |
| زیادہ سے زیادہ ہوا کی رفتار | / | 50 کلومیٹر فی گھنٹہ |
| وزن | / | 8.4 کلوگرام فی کلومیٹر |
| آپریشن کرشن کشیدگی | 1 | 200N |
| Max.traction کشیدگی | / | 1000N |
| کیبل کی درخواست | / | بیرونی، فضائی، ڈکٹ کی تنصیب خود حمایت یافتہ |

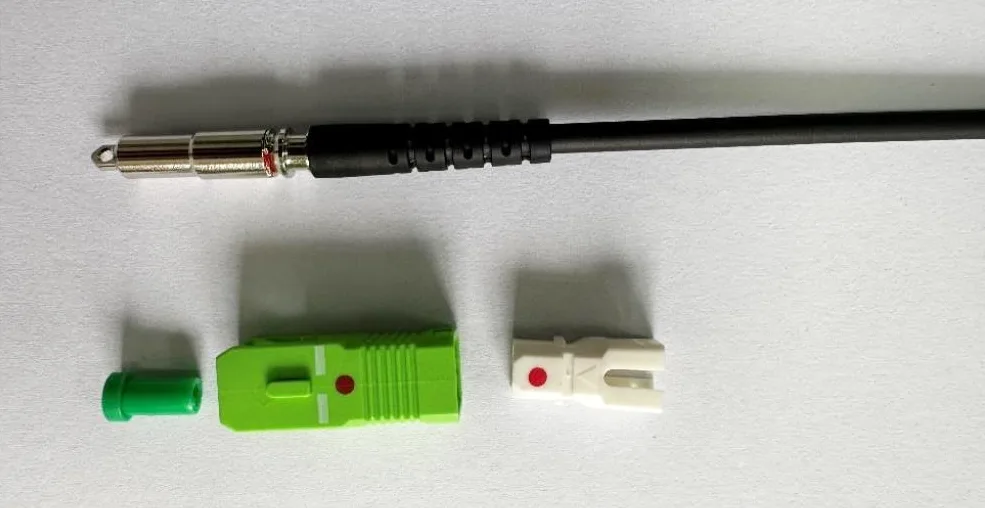

صحت سے متعلق پالش کرنا
ہمارے Mini SC/APC کنیکٹرز کم سے کم بیک ریفلیکشن اور اعلیٰ نظری کارکردگی کے لیے عین مطابق اینگل پالش سے گزرتے ہیں۔
استحکام اور وشوسنییتا
کیبل جیکٹ کو موڑنے، تناؤ کے تناؤ اور ماحولیاتی لباس کے خلاف مزاحمت کرنے کے لیے انجنیئر کیا گیا ہے، جس سے تنصیبات کا مطالبہ کرنے میں لمبی عمر کو یقینی بنایا گیا ہے۔
آسان انضمام
پیچ کی ہڈی فوری تعیناتی اور دوبارہ ترتیب کو سپورٹ کرتی ہے، جو سروس فراہم کرنے والوں، نیٹ ورک انٹیگریٹرز، اور انٹرپرائز سیٹ اپ کے لیے مثالی ہے۔
کوالٹی اشورینس
ہر Orientalfiber Mini SC/APC پیچ کورڈ کا اندراج کے نقصان، واپسی کے نقصان، اور فیکٹری چھوڑنے سے پہلے چہرے کے اختتامی معائنہ کے لیے 100% ٹیسٹ کیا جاتا ہے، جو مستقل کارکردگی کی ضمانت دیتا ہے۔
نیٹ ورک پورٹس اور مطلوبہ کیبل کی لمبائی کی شناخت کریں۔
SC/APC کنیکٹرز کو مقرر کردہ آلات سے مضبوطی سے جوڑیں۔
زیادہ سے زیادہ موڑنے یا موڑنے سے گریز کریں تاکہ سگنل کا بہترین معیار برقرار رہے۔
اعلی کثافت والے ماحول میں ایک سے زیادہ ڈوریوں کو منظم کرنے کے لیے مناسب کیبل مینجمنٹ کا استعمال کریں۔
سوال: کیا منی ایس سی/اے پی سی پیچ کورڈ کو باہر استعمال کیا جا سکتا ہے؟
A: ہاں، LSZH یا آؤٹ ڈور ریٹیڈ جیکٹ کا استعمال کرتے ہوئے، یہ معیاری بیرونی حالات کا مقابلہ کر سکتا ہے۔
س: فائبر کی کونسی قسم کی حمایت کی جاتی ہے؟
A: پیچ کی ہڈی G.657 اور G.652 سنگل موڈ فائبر دونوں کو سپورٹ کرتی ہے، جو عام طور پر FTTX اور PON نیٹ ورکس میں استعمال ہوتے ہیں۔
سوال: کیا ہم کیبل کی لمبائی کو اپنی مرضی کے مطابق بنا سکتے ہیں؟
A: ہاں، 0.5 میٹر سے لے کر 20 میٹر تک کی لمبائی دستیاب ہے۔ مخصوص ضروریات کے لیے ہم سے رابطہ کریں۔
