انڈور ربن فائبر آپٹک کیبل

Orientalfiber ایک مکمل فائبر آپٹک نیٹ ورک حل کے طور پر اعلیٰ معیار کی انڈور ربن فائبر آپٹک کیبل فراہم کرتا ہے۔ یہ کیبل فائبر آپٹک ربن کو ٹرانسمیشن میڈیم کے طور پر اپناتی ہے، جس میں اعلی انضمام، مستحکم سگنل ٹرانسمیشن، اور آسان تنصیب شامل ہے۔ یہ انڈور ڈسٹری بیوشن، آلات انٹرکنکشن، اور مواصلاتی نظام میں بڑے پیمانے پر استعمال ہوتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

انڈور ربن فائبر آپٹک کیبل فائبر آپٹک ربن کو آپٹیکل ٹرانسمیشن میڈیم کے طور پر استعمال کرتی ہے۔ فائبر آپٹک ربن کو اعلی ماڈیولس مواد سے بنی ایک ڈھیلی ٹیوب میں ڈالا جاتا ہے اور پھر آرامیڈ کمک کی ایک تہہ کے ساتھ لیپت کیا جاتا ہے۔ سب سے باہر کی تہہ کو پولی وینیل کلورائد (PVC) میان سے نکالا جاتا ہے۔ یہ ساختی ڈیزائن اندرونی ماحول میں قابل اعتماد کارکردگی اور آسان آپریشن کو یقینی بناتا ہے۔

کلیدی خصوصیات

اعلی مربوط فائبر ربن ڈیزائنفائبر ربن کا ڈھانچہ ایک کمپیکٹ شکل میں اعلی فائبر کثافت کو قابل بناتا ہے، انتظام اور تنصیب کو آسان بناتا ہے۔ یہ MT/MTP کنیکٹرز کے ساتھ موثر کنکشن کی حمایت کرتا ہے، جو ہائی ڈینسٹی وائرنگ کے منظرناموں کے لیے موزوں ہے۔

بہترین تناؤ کی طاقت ارامیڈ کمک سے لیس، کیبل تعمیر اور استعمال کے دوران بیرونی قوتوں کا مقابلہ کرنے کے لیے مضبوط تناؤ مزاحمت فراہم کرتی ہے، جس سے سگنل کے استحکام کو یقینی بنایا جاتا ہے۔
پائیدار بیرونی مواد بیرونی میان سنکنرن مزاحم، پنروک، UV مزاحم، شعلہ retardant، اور ماحول دوست ہے. یہ اندرونی حفاظتی تقاضوں کو پورا کرتا ہے اور کام کرنے کے مختلف ماحول کے مطابق ہوتا ہے۔
آسان تنصیب اور دیکھ بھال کیبل اچھی موڑنے والی کارکردگی کے ساتھ لچکدار ہے، تنگ جگہوں جیسے کیبل کی ٹرے اور نالیوں میں راستہ آسان ہے۔ اسے چکنا کرنے والی چکنائی، فوری تعمیر اور کنکشن کی سہولت کی ضرورت نہیں ہے۔

تکنیکی وضاحتیں

پیرامیٹر	تفصیلات
فائبر کی قسم	سنگل موڈ (G.652D/G.657A1) / ملٹی موڈ (50/125μm, 62.5/125μm)
کور کاؤنٹ	4، 6، 8، 12، 24 کور (حسب ضرورت)
کیبل کا ڈھانچہ	ڈھیلے ٹیوب میں ربن فائبر + ارامیڈ کمک + پیویسی میان
بیرونی قطر	حسب ضرورت (عام طور پر 3.0–6.0mm)
توجہ	≤0.36 dB/km 1310nm پر؛ ≤0.22 dB/km 1550nm پر (سنگل موڈ)
تناؤ کی طاقت	مختصر مدت: ≥1500N؛ طویل مدتی: ≥600N
موڑنے کا رداس	جامد: ≥10 × کیبل قطر؛ متحرک: ≥20 × کیبل قطر
آپریٹنگ درجہ حرارت	-20°C سے +60°C
میان کا مواد	پیویسی (کم دھواں ہالوجن سے پاک اختیاری)
تعمیل	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

ایپلی کیشنز

انڈور کیبل کی تقسیم ڈیٹا سینٹرز، دفتری عمارتوں، شاپنگ مالز، اور رہائشی کمیونٹیز میں افقی اور عمودی وائرنگ کے لیے استعمال کیا جاتا ہے، نیٹ ورک کے اندر موثر سگنل کی ترسیل کو یقینی بناتا ہے۔
آلات اور مواصلاتی آلات کے درمیان آپس میں جڑیں۔ سرورز، سوئچز، راؤٹرز اور دیگر مواصلاتی آلات کو جوڑنے کے لیے پیچ کی ہڈیوں یا جمپر کیبلز کے طور پر کام کرتا ہے، مستحکم اور تیز رفتار ڈیٹا ٹرانسمیشن فراہم کرتا ہے۔
صنعتی اور خصوصی منظرنامے۔ قابل اعتماد کارکردگی کے ساتھ سخت صنعتی ماحول کو اپناتے ہوئے، فرنٹ اینڈ کنکشن کی ضروریات کے لیے پاور سسٹم، ریل ٹرانزٹ، اور ہائی وے انجینئرنگ میں لاگو ہوتا ہے۔

فوائد

اعلی وشوسنییتا آپٹمائزڈ ڈھانچہ اور اعلیٰ معیار کا مواد مستحکم سگنل ٹرانسمیشن اور طویل سروس لائف کو یقینی بناتا ہے، مختلف منصوبوں کی سخت ضروریات کو پورا کرتا ہے۔
سرمایہ کاری مؤثر اعلی انضمام کیبلز کی تعداد اور تنصیب کے وقت کو کم کرتا ہے، مجموعی طور پر پروجیکٹ کی لاگت کو کم کرتا ہے۔ حسب ضرورت وضاحتیں مختلف ایپلی کیشنز کے لیے موزوں حل کی اجازت دیتی ہیں۔
جامع کوالٹی کنٹرول Jiangsu Xuben Photoelectric Technology Co., Ltd. سختی سے ISO9001 کوالٹی مینجمنٹ کے معیارات پر عمل پیرا ہے۔ ہر انڈور ربن فائبر آپٹک کیبل مسلسل کارکردگی اور قابل اعتماد کو یقینی بنانے کے لیے سخت جانچ سے گزرتی ہے۔

خصوصیات

اعلی مربوط فائبر ربن ڈیزائن

ارامیڈ کمک عنصر کیبل کو بہترین تناؤ کی طاقت دیتا ہے۔

بیرونی مواد سنکنرن مزاحم، پنروک، UV مزاحم، شعلہ retardant اور ماحول دوست ہے.

ایپلی کیشنز

انڈور کیبل کی تقسیم

آلات، مواصلاتی آلات کے درمیان آپس میں جڑیں۔

معیارات

معیاری YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 وغیرہ کی تعمیل کریں۔

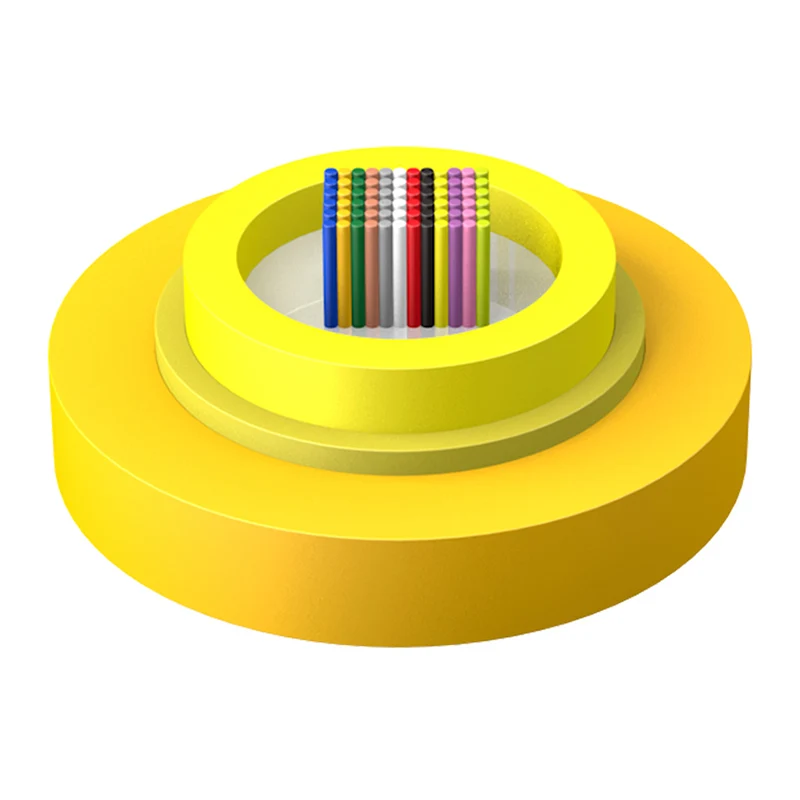

ساخت کی ڈرائنگ

1. فائبر ربن

2. ڈھیلی ٹیوب

3. ارامڈ سوت

4. باہر جیکٹ

Indoor Ribbon Fiber Optic Cable

تکنیکی پیرامیٹرز

کیبل ماڈل	فائبر شمار	کیبل وزن (ریفری) (kg/km)	تناؤ کی طاقت طویل/مختصر مدت	مزاحمت کو کچلنا طویل/مختصر مدت (N/100mm)	موڑنے کا رداس متحرک/جامد (ملی میٹر)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12.5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12.5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12.5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12.5D

آپٹیکل خصوصیات

فائبر کی قسم	توجہ				OFL	موثر موڈ بینڈوتھ	10 Gbit/s ایتھرنیٹ لنک کی لمبائی	کم از کم موڑ کا رداس
حالت	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
حالت	عام قدر	زیادہ سے زیادہ قدر	عام قدر	زیادہ سے زیادہ قدر	850/1300nm	850nm	850nm	/
یونٹ	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	ملی میٹر
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30
