کی پیداوارتمام ڈائی الیکٹرک سیلف سپورٹنگ ADSS ایریل فائبر آپٹک کیبلدستکاری کی روح پر مرکوز ہے۔ ہمارا گروپ چار خصوصی سہولیات چلاتا ہے — جس میں انڈور/ آؤٹ ڈور کیبلز، ODN اجزاء، اور نیٹ ورک کے آلات شامل ہیں — اس بات کو یقینی بناتے ہوئے کہ ہر جزو سخت بین الاقوامی معیارات پر پورا اترتا ہے۔

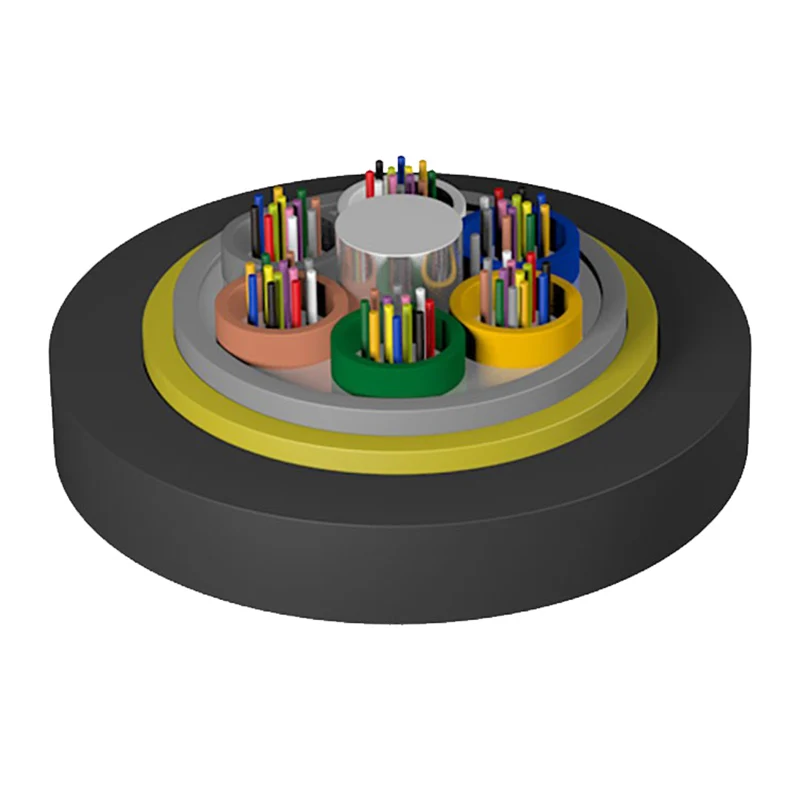

دیتمام ڈائی الیکٹرک سیلف سپورٹنگ ADSS ایریل فائبر آپٹک کیبلایک نفیس ڈھیلے ٹیوب پرت کے اسٹرینڈنگ ڈھانچے کا استعمال کرتا ہے۔ یہ ڈیزائن اس بات کو یقینی بناتا ہے کہ 250μm آپٹیکل فائبر ایک خصوصی واٹر پروف کمپاؤنڈ سے بھری ہوئی ہائی ماڈیولس ٹیوبوں کے اندر محفوظ ہیں۔
1. لائیو لائن کی تنصیب اور کارکردگی
نیٹ ورک کی تعیناتی کے لیے ایک بڑا دردناک نقطہ بجلی کی بندش کی قیمت ہے۔ دیتمام ڈائی الیکٹرک سیلف سپورٹنگ ADSS ایریل فائبر آپٹک کیبلسےاورینٹل فائبربجلی بند کیے بغیر انسٹال کیا جا سکتا ہے، جس سے یوٹیلیٹی فراہم کرنے والوں کے لیے آپریشنل ڈاؤن ٹائم اور مزدوری کے اخراجات میں نمایاں کمی ہو سکتی ہے۔
2. ماحولیاتی لچک اور مکینیکل طاقت
1000m سے زیادہ اسپین کی صلاحیت کے ساتھ، اس کیبل کو برف کے بھاری بوجھ اور تیز ہوا کی رفتار کو برداشت کرنے کے لیے ڈیزائن کیا گیا ہے۔ اس کی ہلکی پھلکی تعمیر موجودہ ٹاورز اور سپورٹ پر مکینیکل بوجھ کو کم کرتی ہے، اس بات کو یقینی بناتی ہے کہ پاور لائن کی ساختی سالمیت برقرار رہے۔
3. ہائی وولٹیج کی مطابقت اور لمبی عمر
دیتمام ڈائی الیکٹرک سیلف سپورٹنگ ADSS ایریل فائبر آپٹک کیبلخاص طور پر ہائی وولٹیج کے ماحول کے لیے تیار کیا گیا ہے۔ 110kV اور 220kV لائنوں کے لیے، ہماری AT (اینٹی ٹریکنگ) میان کا استعمال برقی کٹاؤ کو روکتا ہے، جو کہ 30 سال سے زیادہ کے ڈیزائن کی زندگی کو سہارا دیتا ہے۔
|
حوالہ بیرونی قطر (ملی میٹر) |
حوالہ وزن (kg/km) |
Rec روزانہ زیادہ سے زیادہ ورکنگ ٹینشن (kN) |
زیادہ سے زیادہ قابل اجازت ورکنگ تناؤ (kN) |
طاقت کو توڑنا (kN) |
مضبوط ممبر سی ایس اے (mm2) |
لچک کا ماڈیولس (kN/mm2) |
حرارت کی توسیع کا گتانک ×10-6/K |
مناسب اسپین (NESC سٹینڈرڈ، m) |
||||
|
پیئ میان |
اے ٹی میان |
A |
B |
C |
D |
|||||||
|
11.8 |
117 |
124 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
12.0 |
121 |
129 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
12.3 |
126 |
134 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
12.6 |
133 |
141 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
12.8 |
138 |
145 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
13.1 |
145 |
153 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
13.5 |
155 |
163 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
13.8 |
163 |
171 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
14.4 |
177 |
186 |
9.0 |
26 |
60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
|
14.6 |
182 |
191 |
10.5 |
28 |
70 |
33.0 |
19.6 |
0.1 |
800 |
560 |
800 |
560 |
|
14.8 |
195 |
204 |
12.75 |
34 |
85 |
40.0 |
20.1 |
0.1 |
880 |
650 |
880 |
650 |
سٹوریج/آپریٹنگ درجہ حرارت: -40℃-+70℃
|
فائبر آپٹک کی قسم |
(+20℃) |
بینڈوتھ |
عددی یپرچر |
آپٹیکل کیبل کی طول موج کو کاٹ دیں۔ |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
نوٹ:
a ADSS کیبلز کا صرف ایک حصہ ٹیبل میں درج ہے، دیگر اسپین کے ساتھ ADSS کیبلز سیلز لوگوں سے پوچھ گچھ کر سکتے ہیں۔
ب جدول میں وضاحتیں اس شرط پر حاصل کی گئی ہیں کہ اونچائی میں کوئی فرق نہیں ہے اور انسٹالیشن سیگ 1٪ ہے۔
c فائبر کی تعداد 2 سے 72 ہے، ریشوں کی شناخت قومی معیار کے مطابق ہے۔
بہترین طول و عرض: کیبل کے چھوٹے قطر ماحولیاتی عوامل جیسے ہوا اور برف کے اثرات کو کم کرتے ہیں۔
سپیریئر ٹینسائل پراپرٹیز: مخصوص مدت کی ضروریات کو پورا کرنے کے لیے ہر پراجیکٹ کے لیے آرامڈ یارن کی درست مقدار کا حساب لگایا جاتا ہے۔
تعمیل: ہماری ADSS کیبل IEEE 1222 اور IEC 60794-1 معیارات کی مکمل تعمیل کرتی ہے۔
تھرمل استحکام: آپریٹنگ درجہ حرارت کی وسیع رینج میں بہترین کارکردگی کو برقرار رکھتا ہے۔
آل ڈائی الیکٹرک سیلف سپورٹنگ ADSS ایریل فائبر آپٹک کیبل اس کے لیے ترجیحی انتخاب ہے:
ٹیلی کمیونیکیشنز: کیریئر گریڈ ٹرنک لائنز اور لوکل ایریا نیٹ ورک ڈیٹا ٹرانسمیشن۔
پاور یوٹیلیٹیز: مختلف سطحوں کی ہائی وولٹیج ٹرانسمیشن لائنز (10kV سے 220kV)۔
صنعتی انفراسٹرکچر: برقی طاقت، ریل ٹرانزٹ، اور ہائی ویز میں فرنٹ اینڈ کنکشن۔
سوال: مختلف وولٹیج کی سطحوں کے لیے بیرونی میان کا مواد کیسے طے کیا جاتا ہے؟
A: 10kV اور 35kV پاور لائنوں کے لیے، ایک Polyethylene (PE) میان عام طور پر استعمال ہوتی ہے۔ 110kV اور 220kV لائنوں کے لیے، ہم ہینگنگ پوائنٹ پر برقی فیلڈ کی طاقت کا حساب لگاتے ہیں اور انحطاط کو روکنے کے لیے AT (اینٹی ٹریکنگ) بیرونی میان کا استعمال کرتے ہیں۔
Q: Orientalfiber ADSS کیبلز کی زیادہ سے زیادہ مدت کی صلاحیت کیا ہے؟
A: اگرچہ اسپین پروجیکٹ کی ضروریات کے لحاظ سے مختلف ہوتے ہیں، آل ڈائی الیکٹرک سیلف سپورٹنگ ADSS ایریل فائبر آپٹک کیبل کو 1000m سے زیادہ کے اسپین کے لیے ڈیزائن کیا جا سکتا ہے۔
سوال: کیا یہ کیبل موجودہ پاور ٹاورز پر استعمال کی جا سکتی ہے؟
A: ہاں۔ چونکہ یہ ہلکا پھلکا اور غیر دھاتی ہے، یہ موجودہ پاور ڈسٹری بیوشن اور ٹرانسمیشن انفراسٹرکچر میں اہم وزن میں اضافہ کیے بغیر مواصلاتی صلاحیتوں کو شامل کرنے کے لیے مثالی ہے۔
