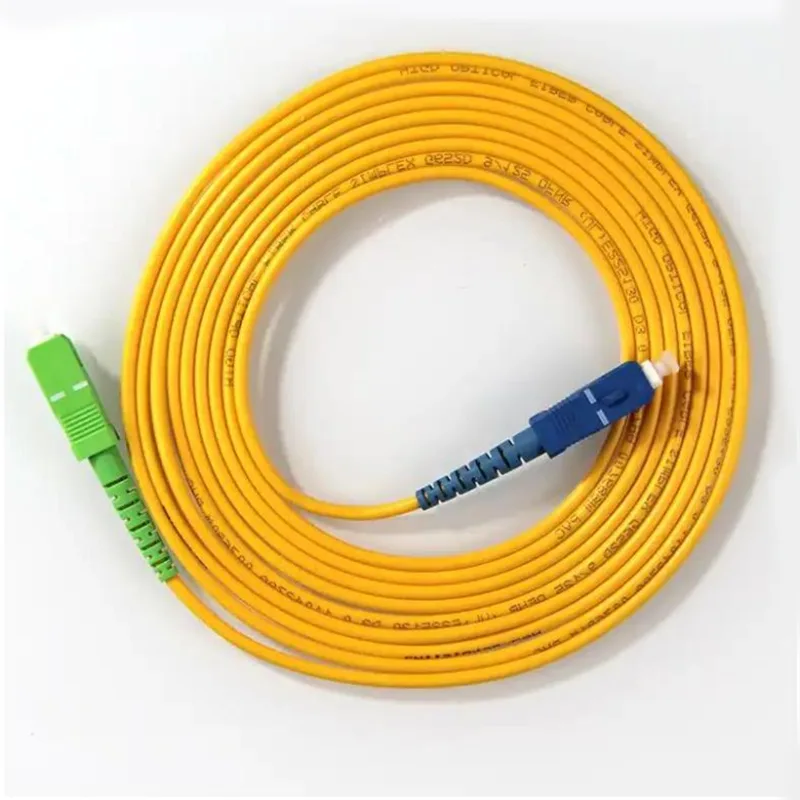

Orientalfiber 3mm راؤنڈ کیبل SC/APC- SC/UPC پیچ کورڈ G657A1 سنگل موڈ فائبر کا استعمال کرتے ہوئے بنائے گئے ہیں، ایسی ایپلی کیشنز کو سپورٹ کرتے ہیں جن کے لیے موڑ کی مزاحمت اور کم سگنل کشیدگی دونوں کی ضرورت ہوتی ہے۔ 3.0 ملی میٹر بیرونی قطر اور LSZH جیکٹ کے ساتھ، کیبل اندرونی ماحول کے لیے موزوں ہے جہاں حفاظت اور کیبل کا انتظام اہم ہے۔
ایک چین مینوفیکچرر اور سپلائر کے طور پر، Orientalfiber اس بات کو یقینی بناتا ہے کہ ہر پیچ کی ہڈی کو فیکٹری سے ختم کر دیا جائے اور ترسیل سے پہلے ٹیسٹ کیا جائے۔ SC/APC اور SC/UPC کنیکٹرز کا امتزاج مختلف نیٹ ورک انٹرفیس پر لچکدار تعیناتی کی اجازت دیتا ہے، تنصیب کے دوران مطابقت کے خدشات کو کم کرتا ہے۔
مستحکم کنیکٹر کی کارکردگی
کنٹرول شدہ آپٹیکل کارکردگی
لچکدار اور پائیدار کیبل ڈیزائن
حفاظت اور تعمیل
| تعمیرات | یونٹ | تفصیل |
| فائبر موڈ | سنگل موڈ: ITU-T G657A1 | |
| فائبر شمار | سمپلیکس | |
| طول موج | nm | 1310/1550 |
| اندراج کا نقصان | ڈی بی | ≤0.30 |
| واپسی کا نقصان | ڈی بی | ≥55(APC) ≥50(UPC) |
| ٹائٹ بفر فائبر قطر | ام | 900 |
| ٹائٹ بفر فائبر کا رنگ | سفید | |
| کیبل جیکٹ کا رنگ | پیلا | |
| کیبل جیکٹ کا مواد | LSZH | |

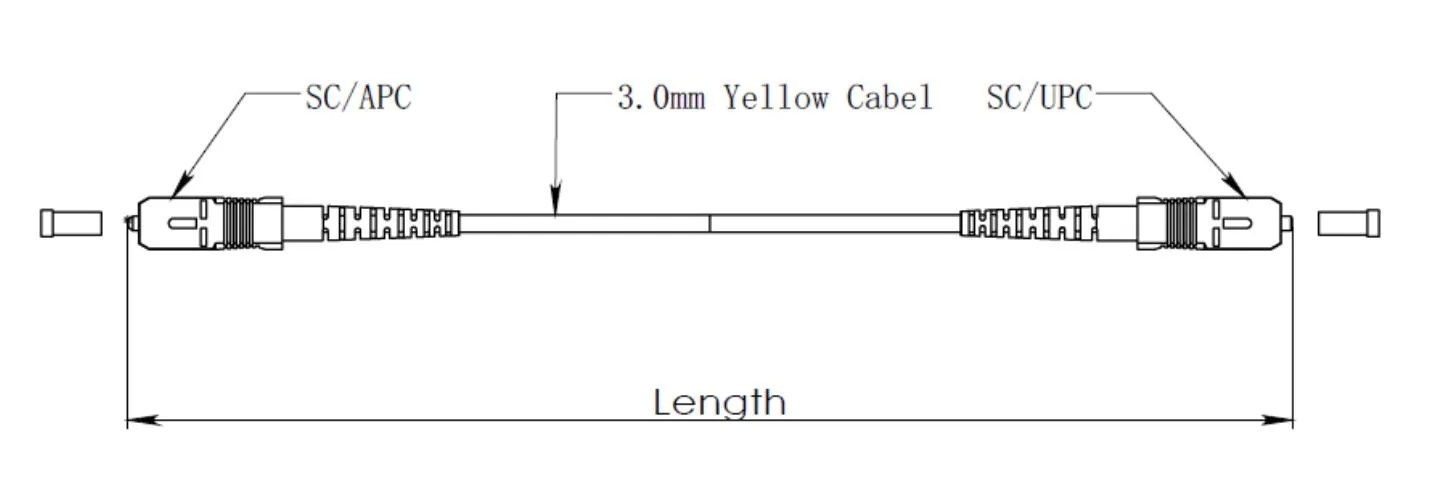

| کیبل قطر | ملی میٹر | Φ3.0 ±0.20 |
| لمبائی | m | 3.0 +0.1/-0 |
| کنیکٹر کی قسم | SC/APC (سبز) SC/UPC (نیلا) | |
| اینڈفیس پالش | اے پی سی اور یو پی سی | |
| فرول مواد | سرامک | |
| کنکشن کی تکرار | > 800 بار | |
| کم سے کم موڑنے والا رداس | ملی میٹر | ≥20 |
| فائبر / کیبل برقرار رکھنے سے ملاقات | N | 50N±2N 5N/s 120s دورانیہ پر |
| آپریٹنگ درجہ حرارت | ℃ | -25℃ ~ +65℃ |
| اسٹوریج کا درجہ حرارت | ℃ | -25℃ ~ +65℃ |

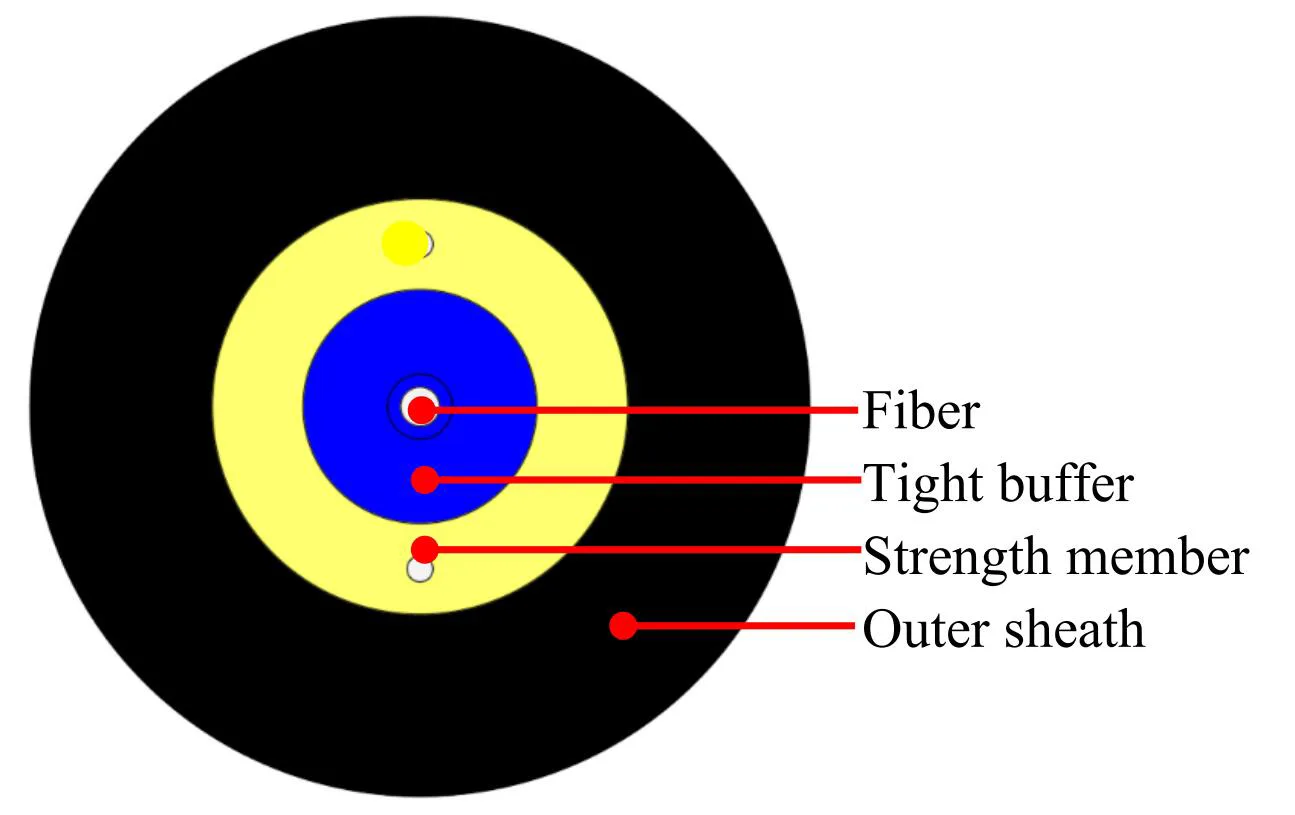

| اشیاء | وضاحتیں | |
| سخت بفر فائبر | فائبر کا شمار | 1 |
| فائبر کی قسم | G.657A1 | |
| فائبر کا رنگ | نیلا | |
| مواد | LSZH | |
| قطر | Φ0.9 ± 0.05 ملی میٹر | |
| تنگ بفر رنگ | سفید | |
| طاقت کا رکن | مواد | پالئیےسٹر سوت |
| بیرونی میان | مواد | LSZH |
| قطر | Φ3.0 ± 0.2 ملی میٹر | |
| بیرونی میان کا رنگ | پیلا | |
| سیاہی کا نشان | رنگ | سیاہ |
کیبل فائبر کی تمام خصوصیات (تیار کیبل کا فائبر) کم از کم ITU-T کی سفارش G.657A1 کے مطابق ہوں گی اور درج ذیل ہوں گی۔
| آئٹم | تفصیلات |
| فائبر کی قسم | سنگل موڈ |
| فائبر مواد | ڈوپڈ سلکا |
| کشندگی گتانک @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0.35 dB/km ≤ 0.35 dB/km ≤ 0.25 dB/km ≤ 0.21 dB/km ≤ 0.23 dB/km |
| کیبل کٹ آف طول موج | ≤ 1260 nm |
| صفر بازی طول موج | 1300 ~ 1324 nm |
| زیرو ڈسپریشن ڈھلوان | ≤ 0.092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0.1 ps/km1/2 |
| رنگین بازی @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. کلومیٹر) ≤5.3 ps/(nm. کلومیٹر) ≤18.0 ps/(nm. کلومیٹر) ≤22 ps/(nm. کلومیٹر) |
| موڈ فیلڈ قطر @ 1310 nm | 8.8±0.4um |
| کور / پوش مرتکب غلطی | ≤ 0.5 um |
| cladding قطر | 125.0 ± 0.7 ام |
| cladding غیر سرکلرٹی | ≤5% |
| بنیادی کوٹنگ کا قطر | 242 ± 7 ام |
| Concentricity بنیادی کوٹنگ / کوٹنگ | ≤10 µm |
| کوٹنگ غیر سرکلرٹی | ≤0.7% |
| کیبل موڑنے والے نقصان کے ساتھ توجہ 1 موڑ 1 رداس 10 ملی میٹر 10 موڑ 1 رداس 15 ملی میٹر |
1550nm ≤Δ0.75dB/km 1625nm ≤Δ1.5dB/km 1550nm ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
ہر Orientalfiber 3mm گول کیبل SC/APC- SC/UPC پیچ کورڈز 100% فیکٹری ٹیسٹنگ سے گزرتی ہیں، بشمول اندراج کے نقصان اور واپسی کے نقصان کی تصدیق۔ ساختی پیداواری عمل کے ساتھ ایک چائنا فیکٹری کے طور پر، Orientalfiber بیچوں میں مسلسل معیار کو برقرار رکھنے پر توجہ مرکوز کرتا ہے، جو بڑے پیمانے پر خریداری اور انجینئرنگ کے منصوبوں کے لیے اہم ہے۔
Jiangsu Xuben Photoelectric Technology Co., Ltd ایک گروپ کمپنی ہے جس میں چار فیکٹریاں ہیں، جس میں انڈور آپٹیکل فائبر کیبلز، آؤٹ ڈور کیبلز، ODN آپٹیکل پرزہ جات، اور آپٹیکل نیٹ ورک کا سامان شامل ہے۔ کل پیداواری رقبہ 15,000 مربع میٹر تک پہنچ جاتا ہے، جس کی سالانہ پیداوار 20 ملین امریکی ڈالر ہے۔
کمپنی ٹیلی کمیونیکیشن آپریٹرز، براڈکاسٹ سسٹمز، اور صنعتی مواصلاتی منصوبوں کے لیے مکمل فائبر آپٹک نیٹ ورک حل فراہم کرتی ہے۔ پروڈکٹس بڑے پیمانے پر پاور سسٹم، ریل ٹرانزٹ، ہائی ویز اور بڑے پیمانے پر انفراسٹرکچر نیٹ ورکس میں استعمال ہوتے ہیں۔
ISO9001 کوالٹی مینجمنٹ سسٹم اور ISO45001 پیشہ ورانہ صحت اور حفاظت کے سرٹیفیکیشن کے ساتھ، کمپنی معیاری پیداوار اور کوالٹی کنٹرول کے عمل کو برقرار رکھتی ہے۔ Orientalfiber 3mm راؤنڈ کیبل SC/APC- SC/UPC پیچ کورڈز گھریلو اور بین الاقوامی مارکیٹوں کو فراہم کیے جاتے ہیں، جو مختلف درمیانے اور بڑے انجینئرنگ پروجیکٹس کو سپورٹ کرتے ہیں۔
SC/APC اور SC/UPC کنیکٹرز میں کیا فرق ہے؟
SC/APC کنیکٹرز کا ایک زاویہ دار چہرہ ہوتا ہے (عام طور پر 8 ڈگری) جو پیچھے کی عکاسی کو کم کرتا ہے، جس سے وہ اعلیٰ درستگی والے آپٹیکل سسٹمز کے لیے موزوں ہوتے ہیں۔ SC/UPC کنیکٹرز کی سطح فلیٹ پالش ہوتی ہے اور عام طور پر عام نیٹ ورک کنکشن میں استعمال ہوتے ہیں۔
کیا کیبل کی لمبائی کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟
ہاں، Orientalfiber 3mm راؤنڈ کیبل SC/APC- SC/UPC پیچ کورڈز مختلف تنصیب کی ضروریات کو پورا کرنے کے لیے حسب ضرورت لمبائی کو سپورٹ کرتی ہیں۔
کیا یہ پیچ کی ہڈی اندرونی ماحول کے لیے موزوں ہے؟
ہاں، LSZH جیکٹ کا مواد اسے اندرونی استعمال کے لیے موزوں بناتا ہے، خاص طور پر ایسے ماحول میں جہاں آگ کی حفاظت اور کم دھوئیں کے اخراج کی ضرورت ہوتی ہے۔
کنیکٹر کو کتنی بار دوبارہ استعمال کیا جا سکتا ہے؟
کنیکٹر عام استعمال کے حالات میں 800 سے زیادہ میٹنگ سائیکل کو سپورٹ کرتا ہے، مستحکم آپٹیکل کارکردگی کو برقرار رکھتا ہے۔
